高強度魚尾螺栓

高強度魚尾螺栓
型號:加工定制
品牌:ALEX/艾力克斯
原產地:中國
類別:工業設備 / 機械五金 / 螺母、螺栓與螺釘
標籤︰鐵路軌道螺栓 , 高強度螺栓 , 魚尾螺栓
單價: ¥5.88 / 件
最少訂量:5000 件

產品描述

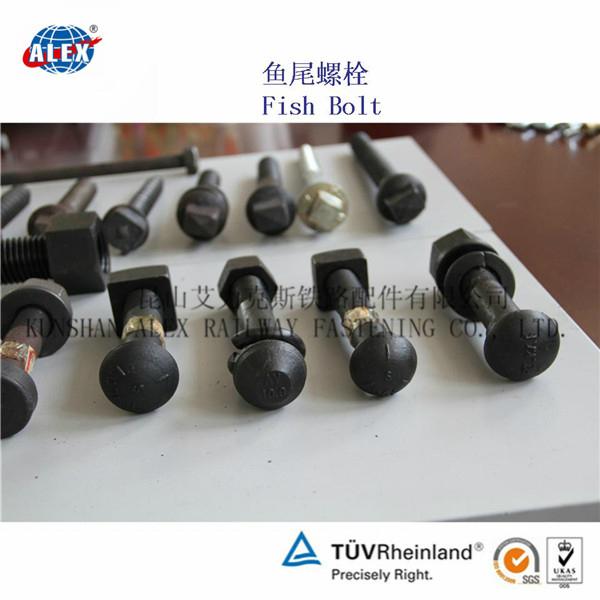

魚尾螺栓(魚尾絲)

鱼尾螺栓

鱼尾螺栓

鱼尾螺栓

鱼尾螺栓

鱼尾螺栓

一、魚尾螺栓概述

    魚尾螺栓(魚尾絲)多用在軌道接頭夾板(魚尾板)聯結,起固定作用,有時候也可以用六角螺栓替代。
二、魚尾螺栓用途

    1、魚尾螺栓主要用於冶金行業、焦化行業、鋼鐵行業的軌道鋪設中,鋼軌與鋼軌接頭連接緊固。

    2、魚尾螺栓的型號和材質型號有

    Φ14×70、Φ16×75、Φ18×90、Φ20×90、Φ22×135、Φ24×135、Φ24×145、Φ24×170等,一般是摩擦壓力機熱壓成型,扣長50mm,也有冷鐓成型的,多用在鋼軌接頭的聯結。

材質有:Q235和45#鋼及絕緣魚尾螺栓等。

三、上魚尾螺栓與魚尾板時應注意哪些事項?
    1.魚尾板與鋼軌接觸部分及螺栓要塗油。
    2.穿魚尾螺栓時,螺帽須內外相互錯開。
    3.上螺栓的程序,如用四孔魚尾板,先上緊中間兩個,再上兩邊的,兩邊上緊后,再把中間兩個緊一次。
    4.在擰魚尾螺栓時,以一人使用55釐米螺絲扳子為準,不能用太長的螺絲扳子或二人扳擰。
    5.魚尾螺栓穿不上時,應用錘敲打魚尾板兩頭,把眼對準,不准用錘硬把魚尾螺栓打入。

四、魚尾螺栓簡介

    螺栓,機械零件,配用螺母的圓柱形帶螺紋的緊固件。螺栓:由頭部和螺杆(帶有外螺紋的圓柱體)兩部分組成的一類緊固件,需與螺母配合,用於緊固連接兩個帶有通孔的零件。這種連接形式稱螺栓連接。如把螺母從螺栓上旋下,又可以使這兩個零件分開,故螺栓連接是屬於可拆卸連接。

五、魚尾螺栓分類

    按連接的受力方式分:分普通的和有鉸制孔用的。按頭部形狀分:有六角頭的,圓頭的,方形頭的,沉頭的等等。其中六角頭是最常用的。一般沉頭用在要求連接的地方。應用非常廣氾。

螺栓有很多叫法,每個人的叫法可能都不同,有人叫成螺釘,有人叫成螺栓釘,有人叫成標準件,有人叫成緊固件。雖然有這麼多叫法,但意思都是一樣的,都是螺栓。螺栓是緊固件的通用說法。螺栓的原理是利用物體的斜面圓形旋轉和摩擦力的物理學和數學原理,循序漸進地緊固器物機件的工具。

螺栓在日常生活當中和工業生產製造當中,是少不了的,螺栓也被稱為工業之米。可見螺栓的運用之廣氾。螺栓的運用範圍有:電子產品,機械產品,數碼產品,電力設備,機電機械產品。船舶,車輛,水利工程,甚至化學實驗上也有用到螺栓。反正是超多地方都有用到螺栓的。特如數碼產品上面用到的精密螺栓。DVD,照相機、眼鏡、鐘錶、電子等使用的微型螺栓;電視、電氣制品、樂器、傢具等之一般螺栓;至於工程、建築、橋梁則使用大型螺栓、螺帽;交通器具、飛機、電車、汽車等則為大小螺栓並用。螺栓在工業上負有重要任務,只要地球上存在着工業,則螺栓之功能永遠重要。

六、魚尾螺栓檢測

    螺栓檢測分為人工和機器兩中。人工是最原始也是使用最為普遍的一致檢測方式。為了儘量減少不良品的流出,一般生產企業人員通過目視的方式對待包裝或者發貨的產品進行檢驗,以排除不良品(不良包括牙傷、混料、生鏽等)。另一種方式為機器全自動檢測,主要是磁粉探傷。 磁粉探傷是利用螺栓缺陷處的漏磁場與磁粉的相互作用,針對螺栓可能存在的缺陷(如裂紋,夾渣,混料等)磁導率和鋼鐵磁導率的差異,磁化后這些材料不連續處的磁場將發生崎變,形成部分磁通洩漏處工件表面產生了漏磁場,從而吸引磁粉形成缺陷處的磁粉堆積——磁痕,在適當的光照條件下,顯現出缺陷位置和形狀,對這些磁粉的堆積加以觀察和解釋,已達到剔除不良品的目的。

七、魚尾螺栓受力方式

    普通的和有鉸制孔用的。普通的主要承載軸向的受力,也可以承載要求不高的橫向受力。鉸制孔用的螺栓要和孔的尺寸配合,用在受橫向力時。

八、魚尾螺栓形狀

    一般沉頭用在要求連接后表面光滑沒突起的地方,因為沉頭可以擰到零件里。圓頭也可以擰進零件里。方頭的擰緊力可以大些,但是尺寸很大。另外為了滿足安裝后鎖緊的需要,有頭部有孔的,杆部有孔的,這些孔可以使螺栓受振動時不至鬆脫。 有的螺栓沒螺紋的光桿要做細,叫細腰螺栓。這種螺栓有利於受變力的聯結。鋼結構上有專用的高強度螺栓,頭部會做大些,尺寸也有變化。 另外有特殊用處的:T形槽螺栓用,機床夾具上用的最多,形狀特殊,頭部兩側要切掉。地腳螺栓,用於機器和地面連接固定的,有很多種形狀。U形螺栓,如前述。等等。 還有焊接用的專用螺柱,一頭有螺紋一頭沒,可以焊在零件上,另一邊直接擰螺母。 騎馬螺栓英文名稱為U-bolt,是非標準件,形狀為U形所以也稱為U型螺栓,兩頭有螺紋可與螺帽結合,主要用於固定管狀物如水管或片狀物如汽車的板簧,由於其固定物件的方式像人騎在馬上一樣,故稱為騎馬螺栓。

九、魚尾螺栓等級含義

     依相關標準,螺栓性能等級分3.6、4.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9等10余個等級,其中8.8級及以上螺栓材質為低碳合金鋼或中碳鋼並經熱處理(淬火、回火),通稱為高強度螺栓,其餘通稱為普通螺栓。螺栓性能等級標號有兩部分數字組成,分別表示螺栓材料的公稱抗拉強度值和屈強比值。例如:

性能等級4.6級的螺栓,其含義是:

1、螺栓材質公稱抗拉強度達400MPa級;

2、螺栓材質的屈強比值為0.6

3、螺栓材質的公稱屈服強度達400×0.6=240MPa級

性能等級10.9級高強度螺栓,其材料經過熱處理后,能達到:

1、螺栓材質公稱抗拉強度達1000MPa級;

2、螺栓材質的屈強比值為0.9;

3、螺栓材質的公稱屈服強度達1000×0.9=900MPa級

螺栓性能等級的含義是國際通用的標準,相同性能等級的螺栓,不管其材料和產地的區別,其性能是相同的,設計上只選用性能等級即可。

強度等級所謂8.8級和10.9級是指螺栓的抗剪切應力等級為8.8GPa和10.9GPa

8.8公稱抗拉強度800N/MM2公稱屈服強度640N/MM2

一般的螺栓是用"X.Y"表示強度的,

X*100=此螺栓的抗拉強度,

X*100*(Y/10)=此螺栓的屈服強度

(因為按標識規定:屈服強度/抗拉強度=Y/10)

如4.8級

則此螺栓的抗拉強度為:400MPa

屈服強度為:400*8/10=320MPa



序號

機械性能和物理性能

性能等級

3.6

4.6

4.8

5.6

5.8

6.8

8.81)

9.8

10.9

12.9

d≤163)

d>163)

1

公稱抗拉強度N/mm2

300

400

500

600

800

800

900

1000

1200

2

最小抗拉強度N/mm2

330

400

420

500

520

600

800

830

900

1040

1220

3

維氏硬度HV F≥98N

min

95

120

130

155

160

190

250

255

290

320

385

max

2206)

250

320

335

360

380

435

4

布氏硬度HB F=30 D2

min

90

114

124

147

152

181

238

242

276

304

366

max

2096)

238

304

318

342

361

414

5

洛氏硬度HR

min

HRB

52

67

71

79

82

89

/

/

/

/

/

HRC

/

/

/

/

/

/

22

23

28

32

39

max

HRB

95.06)

99.5

/

/

/

/

/

HRC

/



32

34

37

39

44

6

表面硬度HV 0.3 max

/

7)

7

屈服點N/mm2

公稱

180

240

320

300

400

480

/

/

/

/

/

min

190

240

340

300

420

180

/

/

/

/

/

8

規定非比例伸長應力N/mm2

公稱

/

/

640

640

720

900

1080

min

/

/

640

660

720

940

1100

9

保証應力N/mm2

0.94

0.94

0.91

0.93

0.9

0.92

0.91

0.91

0.90

0.88

0.88

180

225

310

280

380

440

580

600

650

830

970

10

破坏扭矩MB,N.m min

/

按GB/T3098.13規定

11

斷後伸長率% min

25

22

/

20

/

/

12

12

10

9

8

12

斷面收縮率% min

/

52

48

48

44

13

衝擊吸收功Aku,min



25



30

30

25

20

15

14

頭部堅固性

不得斷裂

15

螺紋未脫碳層的最小高度E

/

1/2H1

2/3H1

3/4H1

16

全脫碳層的最大深度G,mm

/

0.015

17

再回火后的硬度

/

回火前後硬度均值之差不大於20HV

18

表面缺陷

按GB/T 5779.1或GB/T 5779.3規定





十、魚尾螺栓生產質量保証

    崑山艾力克斯的魚尾螺栓生產非常注重質量控制和管理。我們的魚尾螺栓生產完全按照ISO9001-2008質量體系來控制,我們還獲得中國鐵道部的鐵路產品生產許可証。我們擁有全套檢測設備,以確保我們所有的魚尾螺栓產品品質,達到客戶的要求。

    崑山艾力克斯鐵路配件有限公司是一家通過ISO 9001/2008認証的公司。所有的流程都按照ISO質量管理體系的要求,從供應商的質量控制到成品,我們都是按照標準程序操作,對供應商我們有嚴格的質量控制系統:

1、對原材料的檢查和測試,我們要求供應商提供生產批號,化學成分,力學性能等檢測指標。

2、我們的質量控制檢驗員在檢測過程中採取樣品抽樣以及批量檢測並且提供原材料材質証明書等手段進行控制。

3、根據產品的不同要求,我們做出相應的物理和化學測試和檢驗。如果結果不符合我們的要求,我們將拒絕接收,只有材料滿足我們的標準才能接收。

4、對於生產的半成品及其外協廠商,我們經常組織質量控制協調會議,並提供技術技持和指導。在發貨前保証合格的產品交付給我們的客戶。

十一、魚尾螺栓生產廠家簡介

    作為中國鐵路器材、鐵路配件行業優秀的生產和銷售企業,崑山艾力克斯鐵路配件有限公司還供應軌道扣件系統、螺紋道釘、勾頭道釘、軌道螺栓、隧道管片螺栓、地腳螺栓、T型螺栓、魚尾螺栓、螺母螺帽、墊圈墊片、彈條、扣板、彈片、魚尾板、鐵墊板、鐵墊板基座、軌道防爬器、鐵路橋梁預埋件、預埋鐵座、尼龍軌距塊、尼龍套管、塑料套管、橡膠墊板、塑膠墊板、鋼軌、道岔、鋼枕、火車閘等。我們要經過努力讓中國高鐵走出去!!!讓全世界都享受到中國鐵路事業給他們帶去的舒適、便捷和優質服務。

十二、螺栓生產車間

 螺栓生产图纸螺栓生产车间

螺栓生产车间螺栓生产车间螺栓生产车间螺栓生产车间螺栓生产车间

十三、螺栓檢測儀器

螺栓检测螺栓检测螺栓检测

十三、螺栓包裝出貨

螺栓包装

螺栓包装

螺栓包装

十四、魚尾螺栓的應用

鱼尾螺栓的应用

鱼尾螺栓的应用

鱼尾螺栓的应用

鱼尾螺栓的应用

鱼尾螺栓的应用

十五、魚尾螺栓製造工廠簡介



昆山艾力克斯铁路配件有限公司 办公楼

昆山艾力克斯铁路配件有限公司 办公环境

昆山艾力克斯铁路配件有限公司 办公环境

昆山艾力克斯铁路配件有限公司 办公环境

昆山艾力克斯铁路配件有限公司 生产车间

昆山艾力克斯铁路配件有限公司 生产车间

昆山艾力克斯铁路配件有限公司 生产车间

昆山艾力克斯铁路配件有限公司 生产车间

昆山艾力克斯铁路配件有限公司 检测中心

昆山艾力克斯铁路配件有限公司 产品运输

昆山艾力克斯铁路配件有限公司 铁路紧固件产品

昆山艾力克斯铁路配件有限公司 铁路紧固件产品

昆山艾力克斯铁路配件有限公司 铁路紧固件产品

昆山艾力克斯铁路配件有限公司 铁路紧固件产品

昆山艾力克斯铁路配件有限公司 铁路紧固件产品

昆山艾力克斯铁路配件有限公司 铁路紧固件产品

昆山艾力克斯铁路配件有限公司 铁路紧固系统

昆山艾力克斯铁路配件有限公司 铁路紧固系统昆山艾力克斯铁路配件有限公司 铁路紧固系统李克强总理非常重视我国铁路发展,经常亲临铁路施工现场指示工作,大力推动铁路建设和出口贸易!李克强总理非常重视我国铁路发展,经常亲临铁路施工现场指示工作,大力推动铁路建设和出口贸易!李克强总理非常重视我国铁路发展,经常亲临铁路施工现场指示工作,大力推动铁路建设和出口贸易!昆山艾力克斯铁路配件有限公司 企业文化昆山艾力克斯铁路配件有限公司 企业文化中国高铁走向世界
