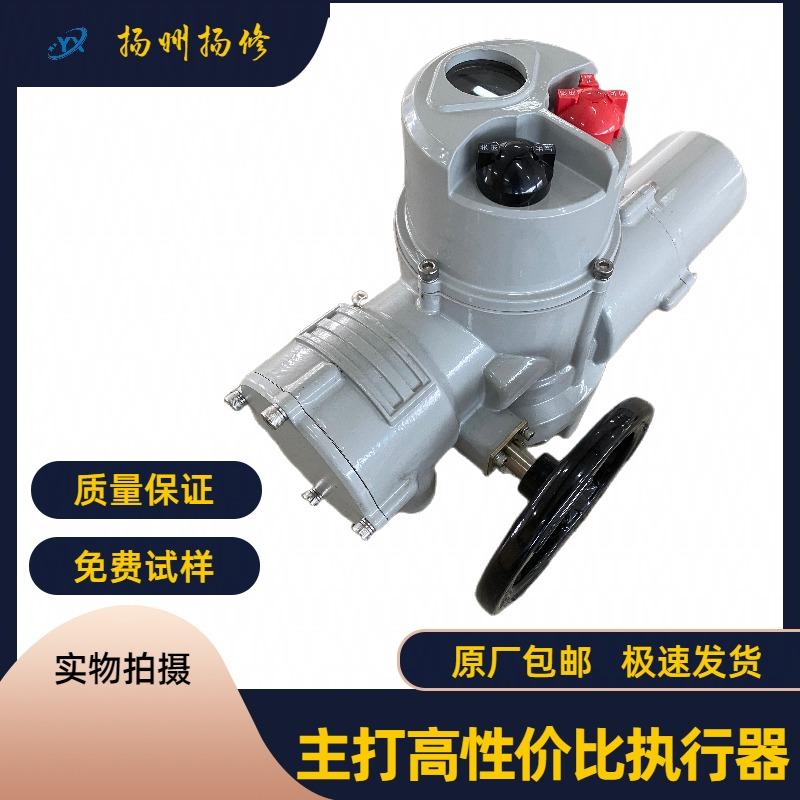

揚修電力開關型部分迴轉電動執行器DQW-WK

揚修電力開關型部分迴轉電動執行器DQW-WK
型號:DQW10-WK
品牌:電修
原產地:中國
類別:電子、電力 / 儀器、儀表 / 其他儀器、儀表
標籤︰部分迴轉電裝 , 角行程執行器 , 球閥蝶閥電裝
單價: ¥3500 / 件
最少訂量:1 件
發送查詢
点击这里给我发消息

產品描述

DQ/JW(B)系列整體型部分迴轉/角行程電動執行機構適用於開啟、關閉或調節蝶閥、球閥和擋板等做90°角行程閥門。

本系列電動執行機構可遠距離控制,也可現場操作。廣氾用於電力、冶金、石油、化工、食品、紡織、造紙、製藥、水廠和污水處理等行業。

本產品的性能符合JB/T8528-1997《普通型閥門電動裝置技術條件》的規定;隔爆型的性能符合GB3836.1-2000《爆炸性氣體環境用電氣設備第1部分:通用要求》,GB3836.2-2000《爆炸性氣體環境用電氣設備第2部分:隔爆型“d”》及JB/T8529-1997《隔爆型閥門電動裝置技術條件》的規定。

3.工作環境和主要技術參數

電源:常規,三相380V50Hz

特殊,三相660V440V415V50Hz60Hz);

單相220V110V50Hz60Hz

環境溫度:-20~+60℃ (特殊訂貨-40~+80℃)。

相對濕度:95%25℃時)。

戶外型:用於無易燃、易爆和無腐蝕性介質的場所;

隔爆型防爆等級: EXdIIBT4  適用於環境為IIAIIBT1-T4組的爆炸性氣體混合物。

防護等級:IP65(特殊訂貨IP67IP68

工作制式:調節型為S5,負載持續率為10%,最大工作次數為630c/h;

          開關型為S210min.

開關型和調節型電氣部分結構

1開關型:控制系統與電動裝置集合於一體稱為一體化開關型電動裝置,其電氣部分主要由開關型模塊、旋鈕組件、開度表(或數顯指示器)、接觸器等組成,見圖4。電氣元件安裝在一塊可翻轉的板上,以便對力矩控制機構、行程控制機構、開度指示機構進行調整。旋鈕裝置上有兩個旋鈕,其中一個為狀態旋鈕(右邊),另一個為操作旋鈕(左邊),依靠在電氣罩殼上,突出箭頭指示操作方式,操作旋鈕順時針旋至箭頭處為開閥,逆時針為關閥;

2調節型:在開關型基礎上引入調節系統即形成調節型電動裝置,其電氣部分由調節模塊、旋鈕組件、開度表(或數顯指示器)、接觸器等組成。可接收和輸出4~20mA標準信號。







揚修電力開關型部分迴轉電動執行器DQW-WK 1揚修電力開關型部分迴轉電動執行器DQW-WK 2揚修電力開關型部分迴轉電動執行器DQW-WK 3揚修電力開關型部分迴轉電動執行器DQW-WK 4揚修電力開關型部分迴轉電動執行器DQW-WK 5
