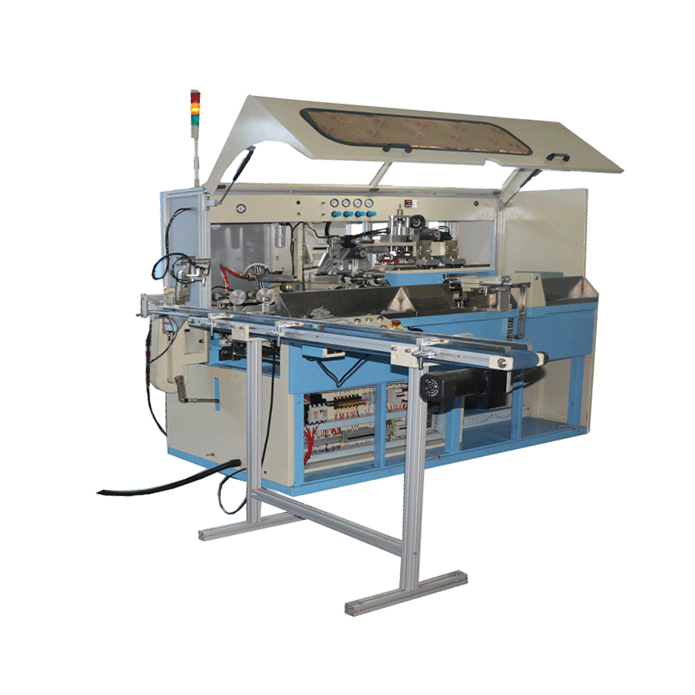

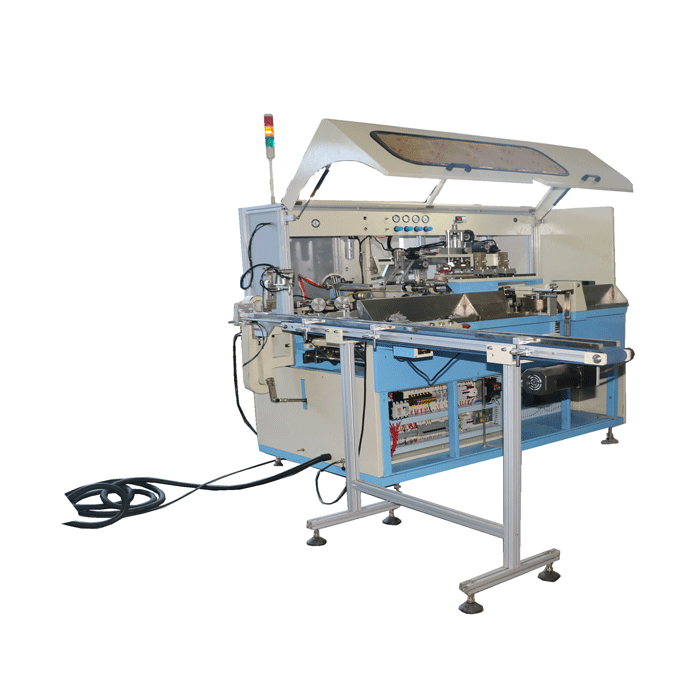

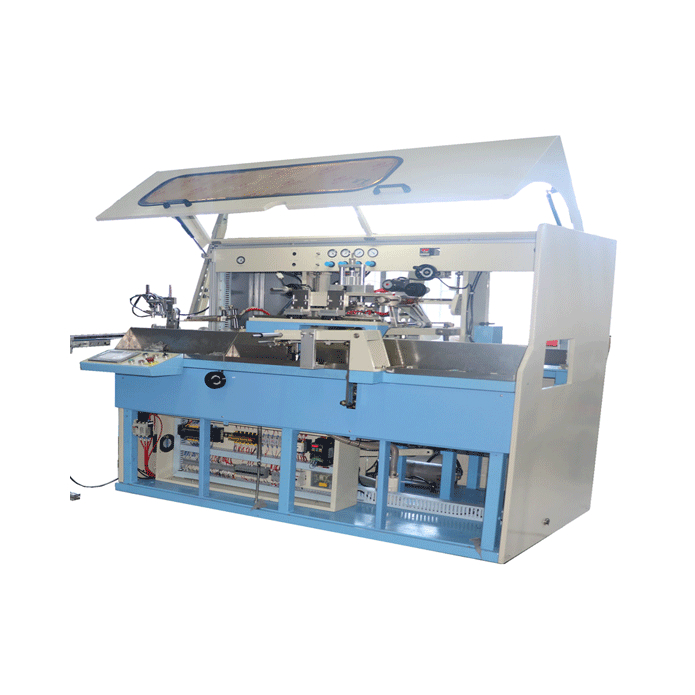

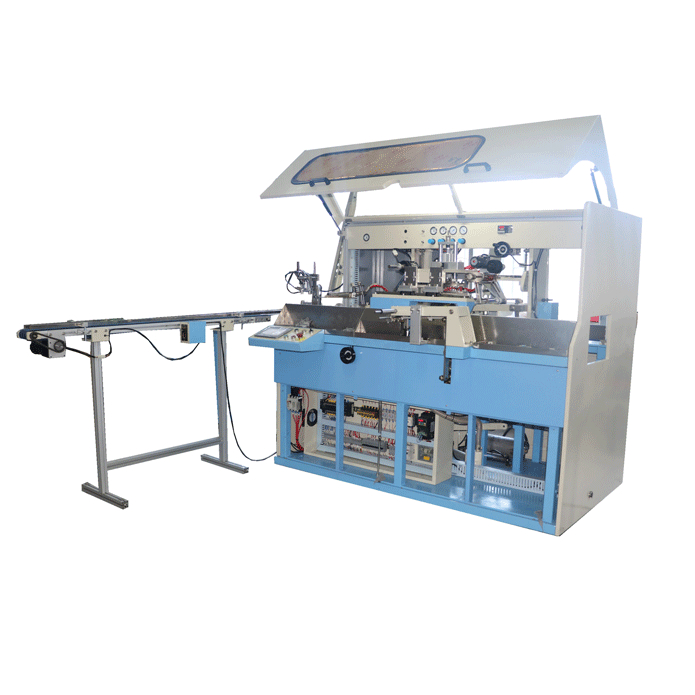

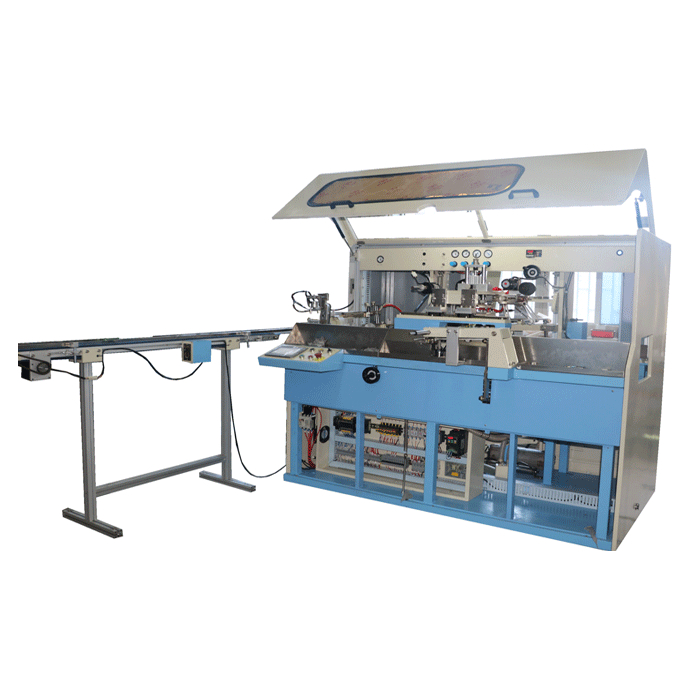

H-120CH 全自動塑料瓶燙金機//結構

壓印方式

氣動增壓，垂直壓力設計

卷紙方式

電機驅動，卷紙時間靈活可調

溫控系統

IR 加熱管加熱，自動控溫，溫度自由設定.

燙板和產品距離調整

燙頭上下調整型

印前處理

熱風清潔處理

H-120CH 全自動塑料瓶燙金機//用途和特性

特性指南

• 軟管燙金分為再空白軟蓋上面的燙金機和在印刷圖文層上進行燙金， 空白燙金比較簡單，在印刷圖文層上面燙金涉及軸向定位；通常軟管支撐軸端部由伺服電機控制，軟管的印刷圖文層通過廣電開關控制軟管在圓周方向的轉動達到定位目的；
• 各種軟管的燙金；
• 普通型有頂部的瓶蓋側面的燙金；
• 具有光滑的側面的硬質塑料容器燙金；
• 適合部分直徑小於40mm的化妝品蓋子的燙金。
• 結構設計緊湊型的中心結構；瓶蓋從側面送料，正面進入燙印工位；
• 穩定的橫向運動，由變頻電機控制，燙印壓力均勻，燙印質量好；
• 可編程序控制器精確調整各種參數，操作界面良好；
• 機器調試過程設置有單功能操作，設置完畢可以進行全功能操作。

應用領域

• 各種PE或者插入式軟管的側邊燙金；
• 各種具有光滑側邊的瓶蓋燙金；
• 具有圓周方向定位和非定位要求的軟管燙金。

H-120CH全自動塑料瓶燙金機//參數

技術參數

• 總消耗功率：1460W;
• 燙印溫度選擇範圍﹕室溫∼300℃;
• 燙印空氣壓力﹕5－8Bbar;
• 軟管燙印範圍﹕（φ20~Φ50mm）
• 最大燙印速度:1500-1800pcs/hr
• 產品外型尺寸: 2300×2160×1200mm;
• 產品重量(kg) : 420；
• 電機功率： 1500w;
• 電源： 單相220V;
• 加熱功率： 800W. IR 加熱管

工廠配備

• 110V-220V電源接口；
• 5-7Bar壓縮空氣；
• 可燃氣體

包裝參數

• 包裝尺寸: 2770×1680×1790MM;
• 重量: 745kg
• CBM: 8.329

海關編碼

8443198000

証書

CE

H-120CH  全自動塑料瓶燙金機//優勢

產品功能

• 垂直氣缸壓力機構設計，壓力強大；
• 燙印頭可前後左右旋轉調節，便於安全快速操作；採用10位輪轉式供料機構，大大節省了準備時間，提高燙印速度；
• 燙印壓力、溫度、燙印時間可調；
• 自動送紙、收紙，並可調節；
• 燙印頭高度昇降可調；
• 料箱存貯，自動爬行上料；
• 自動區分產品端部，確保正確進入燙金位置；
• 自動燙金程序；
• 採用先進模塊式程控器，配以觸摸屏組成之操作顯示控制系統，各動作採用SMC公司氣動元件控制；
• 採用方形立柱設計，機器結構穩固而耐用；
• 各位移量採用高精密的進口傳感器檢測控制，保証更加完美的燙印效果；
• 採用精密耐用的優質直線滾動軸承，保証機器運行靈活輕便，延長機械使用壽命；
• IR 加熱方式， 加熱效率高，穩定，確保燙印質量；
• 工作台設計自動吹氣旋轉裝置，適合瓶蓋側身的燙印。
