上海軒頊電氣UGS彩色石英玻璃管液位計

概述：
    UGS彩色石英玻璃管液位計是我公司採用高純度石英管（99.99％SiO2）製造的產品。儀表顯示清晰，密封性能好，耐高溫、高壓、防粘稠，壽命長，沖洗、維護方便，廣氾用於石油、化工、電力、冶金等行業中各種容器及鍋爐的液位檢測指示。
    UGS-A標準型彩色石英玻璃液位計適用於透明或較透明介質，如水、液氨、汽油、液化氣、常溫碱液等多種烴、油品溶液的液位測量。儀表顯示無盲區，是應用廣氾的現場型液位計。
    UGS-B普通型彩色石英玻璃液位計適用於透明或較透明介質，如水、液氨、汽油、液化氣、常溫碱液等多種烴、油品溶液的液位測量。但儀表顯示有盲區。
    UGS-G大口徑玻璃液位計適用於大粘度有色介質的液位測量，如重油、潤滑油等。儀表採用偏心大口徑角閥和大內徑液位管，配以伴熱管，可以確保可靠測量。
    UGS-C防腐型彩色石英玻璃液位計適用於鹽酸等酸性、碱性液體和許多有機溶劑（尤其是活性族溶劑）。但不適用於濃縮硝酸、鉻酸混合物、含氯溶劑、脂肪族、芳香氫等介質液體的測量。
    UGS-D防腐型彩色石英玻璃液位計適用於腐蝕性介質且工作溫度又較高場合的液位測量，由於採用不鏽鋼內襯聚四氟乙烯三通和直管組合，可靠性高，但產品同時有缺點，就是上下有測量盲區。
 工作原理：
    儀表通過上下連接法蘭與容器構成連通器，可以直接觀察到容器內介質液位的實際高度。
    UGS系列彩色石英玻璃液位計通過自然光在液體中折射的光學原理，借助濾色紅綠玻璃片，測量時，使液相顯示綠色，氣相顯示紅色，由於液、氣相顯示反差很大，所以指示鮮明清晰。

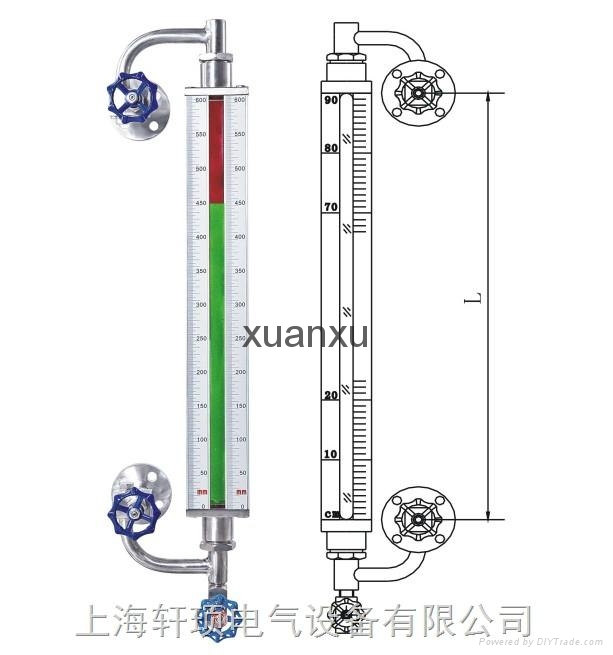

    UGS-A液位計主體和閥門之間用彎管連接，能有效地消除因安裝所產生的應力和熱脹冷縮所產生的應力，並能對安裝尺寸誤差進行調整，安裝使用方便。
    UGS-C液位計在閥門等接液部件採用內襯PP，可以適用於大多數腐蝕性介質。
    UGS-D液位計採用內襯PTFE的三通和直管組合，可以適用於絕大多數腐蝕性介質。
 技術參數：
測量範圍：300、500、800、1100、1400、1700、2000mm。
工作壓力：UGS-A、B、G：0.6、1.6、2.5、4.0、6.4、10.0MPa；
              UGS-C：0.6 MPa；
              UGS-D：1.6，2.5 MPa
工作溫度：UGS-A、B、G：-50～450℃；
              UGS-C：-20～80℃；
              UGS-D：-20～200℃
顯示範圍：UGS-A無盲區型見下表：

閥門自動封閉壓力差：≥0.2MPa
蒸汽夾套接頭：G1/2"外螺紋
伴熱循環水夾套壓力：1.0 MPa
循環水夾套接頭：G3/4"外螺紋
電伴熱：採用自限溫度伴熱帶及防爆溫度監控器，防爆等級Ex dIICT6
連接法蘭：HG20592~20635-97 DN20(或DN25、DN40)凸面或平面，其它法蘭標準(如GB、HGJ、ANSI、DIN等請用戶在訂貨時註明。
材質：UGS-A、B、G：碳鋼；不鏽鋼304，316L
         UGS-C：不鏽鋼內襯PP
         UGS-D：不鏽鋼內襯PTFE
      透明石英管：採用特製的99.99％SiO2，其變形點1077℃，軟化點1730℃，抗壓強度1170kgf/cm2，膨脹係數5.5×10-7，經特殊工藝處理后具有耐高溫、高壓和優良的機械特性。
