型號: | 500*400*60 |
---|---|
品牌: | 惠豐防雷 |
原產地: | 中國 |
類別: | 安全、防護 / 其它安全和防護 |
標籤︰ | 方形接地模塊 , 扁形接地模塊 , 水平形接地模塊 |
單價: |
¥10
/ 塊
|
最少訂量: | 1 塊 |
你所委托,我必承諾!惠豐防雷,是您值得托付的的廠家,我廠百分百嚴格按照您的要求來生產您所需的產品,保証您所收到的貨物完美無瑕,實體企業7*24小時為您保駕護航!全國送貨電話:15720485781.
【惠豐防雷接地模塊簡介】
接地模塊用非金屬導電材料研製而成,導電率低,性能穩定。惠豐接地模塊埋入土壤中不容易降解,不含腐蝕性離子,接地模塊使用壽命非常長,安全環保。惠豐接地模塊工藝獨特、抗壓強度高。接地模塊相對於銅包鋼接地棒直徑大,相同故障電流下,接地模塊能很快的導入大地分解電流。另外在接地體上多通道分散佈置,在多雷地區,接地模塊有分解降低大電流衝擊的作用。較傳統接地體大,和土壤的接地面積會有效增大,惠豐防雷還有專用的降阻劑搭配接地模塊使用,能夠改善接地模塊與土壤的接觸降低電阻。
接地模塊優點:

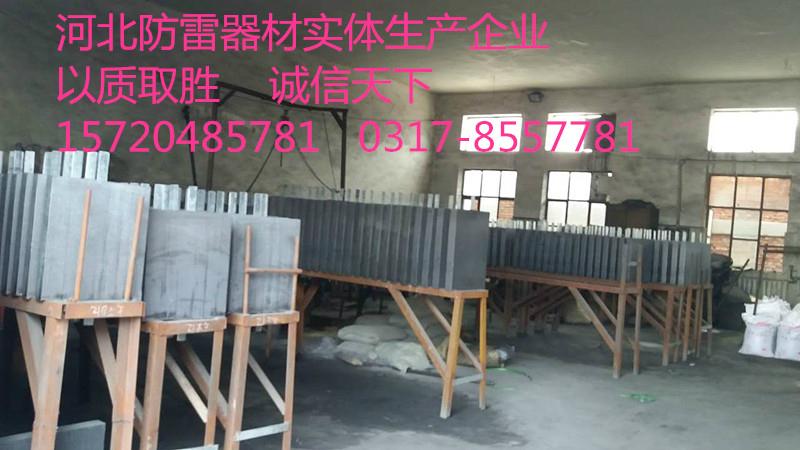

1.本廠接地模塊採用200噸強壓力機器製造,克服了運輸過程中的容易裂開的重要問題。
2.採用HF-SM接地模塊埋地衝擊大電流實驗。獲得的實驗數據表明V接地模塊是負阻特性,衝擊大電流和工頻短路大電流作用下地網電位不會快速抬升。
3.由於HF-SM接地模塊結構及其無機導電礦物成分,不會造成接地模塊中的金屬極芯嚴重腐蝕。它比金屬接地體使用壽命長,其使用壽命達到35年以上,在雷電衝擊電流作用下不會產生融蝕破坏。
4.HF-SM接地模塊的優秀配方和工藝使其結構好強度高,在埋地重壓下不破碎。
5.HF-SM接地模塊的獨特配方使其在乾燥高溫氣候下長期不開裂,埋地吸水力大,能長期保持接地穩定,使用壽命長。是目前市場上最好的接地產品。
6.室溫下電阻率低,同傳統室溫下電阻率接地裝置相比較,HF-SM接地模塊室溫下電阻率接地≤ 0.5Ω·m,而傳統的為室溫下電阻率接地≤3Ω·m
【接地模塊主要技術參數:】
外型 |
型號 |
外型尺寸(mm) |
電極規格及長度(mm) |
重量(kg) |
方型 |
HF500F |
500×400×60 |

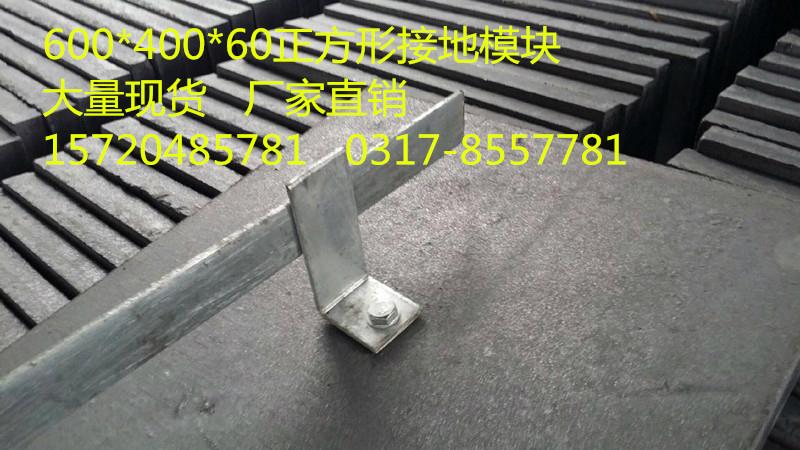

鍍鋅扁鋼,-40×4×740 |
20 |
HF 600F |
600×400×60 |
鍍鋅扁鋼,-40×4×840 |
24 |
|
圓柱型
|
HF 1508F |
Φ150×800 |
銅包(或鍍鋅)圓鋼,Φ12×1100 |
30 |
HF 1510F |
Φ150×1000 |
鍍鋅鋼管,Φ18×1300 |
35 |
|
HF 1508M |
Φ150×800 |
銅包(或鍍鋅)圓鋼,Φ12×1100 |
25 |
|
梅花型
|
HF 1510M |
Φ150×1000 |
鍍鋅鋼管,Φ18×1300 |
30 |
HF 2008M |
Φ200×800 |
鍍鋅鋼管,Φ26×1100 |
35 |
|
HF 2010M |
Φ200×1000 |
鍍鋅鋼管,Φ26×1300 |
40 |
|
HF 2613M |
Φ200×1300 |
鍍鋅鋼管,Φ26×1600 |
52 |
【接地模塊使用方法】
(1)接地模塊的埋設深度應不小於0.8米,高寒地區應埋置在凍土層以下。埋置時應注入充足的水分,讓接地模塊充分吸濕,以保証模塊儘快達到降阻效果。
(2)在有效長度範圍內,盡可能選擇在土壤電阻率小的地方埋設接地體,高土壤電阻率地區宜適當深埋。
(3)接地體的埋設地點應儘量遠離人們經常活動的地方,否則應採取措施防止跨步電壓危害。應遠離熱源和儘量避開有強腐蝕性物質的地方。
(4)根據工程實際需要,圓柱形和梅花形模塊一般用於垂直埋設,也可作其它適合地形的形式埋設。

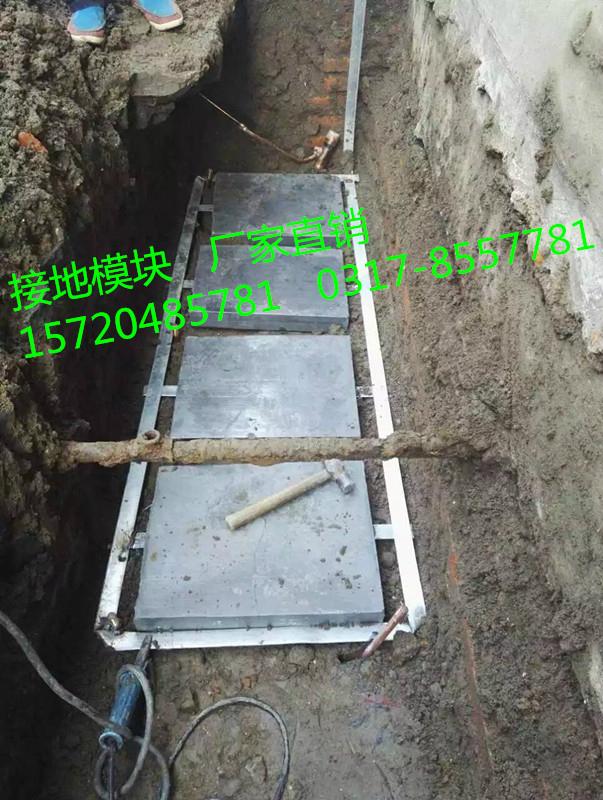

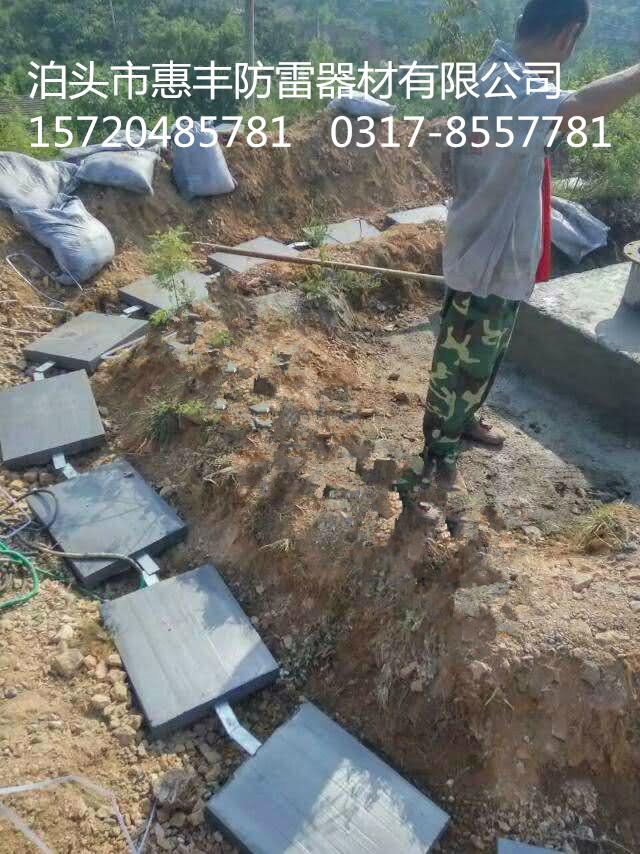

(5)平板形接地模塊一般用於水平埋設,在水平接地溝底部開挖600mm*400mm的方形坑,坑底與水平接地溝底部在同一平面內。在坑底鋪上3釐米左右的細土或離子緩釋劑,將接地模塊平放于坑底,兩端金屬芯與水平扁鋼焊接。條件許可的情況下宜適當深埋。遇到土壤較差的情況時為有效的降低接觸電阻,增大接地體的散流面積,可以配合離子緩釋劑使用,每個接地模塊配套25kg離子緩釋劑。
(6) 接地模塊的埋設間距應大於4米,混合佈置時水平接地體與垂直接地體間距應大於4米。
(7) 模塊間連接材料須採用耐腐蝕的金屬材料,以焊接方式確保接地系統埋地部分連接牢固可靠。應採用搭接焊,搭接長度不能小於扁鋼寬度的2倍,且應多邊焊接。若垂直模塊鋼芯為圓管或圓鋼時,應將連接扁鋼立起來,以便與鋼芯有效接合,並在鋼芯兩側加焊鋼觔頭加固。建議焊縫長度不小於80mm,不得虛焊、漏焊。
(8) 須仔細清除焊渣,並在焊接部分塗覆瀝青或其它防腐材料,做好防腐處理。
(9) 以原土或地表土回填,至少應保証接地體週圍有30-50cm的細土,有條件的話充分灌水使之充分結實。
【惠豐寄語】一只小雞破殼而出的時候,剛好有一只烏龜經過,從此以後小雞就背着蛋殼過了一生!如果只是一味的模仿他人只會給自己增加負擔,所以一個企業要想獲得長遠良好發展,就必須自主創新,敢於創新,走自己的路,纔會舒坦!
公司電話:0317-855-7781
公司手機:157-2048-5781
業務QQ: 2993886703
公司地址:河北省滄州市泊頭市工業開發區
(聯繫人:李沙沙、曲艷玲)
