ZBWS系列工業級無觸點智能穩壓器系我公司自行研製開發、生產的具有國際領先水平的專利無觸點穩壓器。ZBWS工業級無觸點智能穩壓器採用集成電路按特定順序控制若干個晶閘管電壓過零通斷，來改變補償電壓的大小與極性，是晶閘管交流開關技術與變壓器技術的完美結合。採用大功率晶閘管（可控硅）代替機械與碳刷來控制調壓，是引領大功率電力穩壓器發展方向的先進產品，是節能型綠色環保產品，具備所有保護功能，工作十分可靠，適應性特強。實現了全無觸點調壓，具有穩定性能好，效率特高等優點.

技術特點

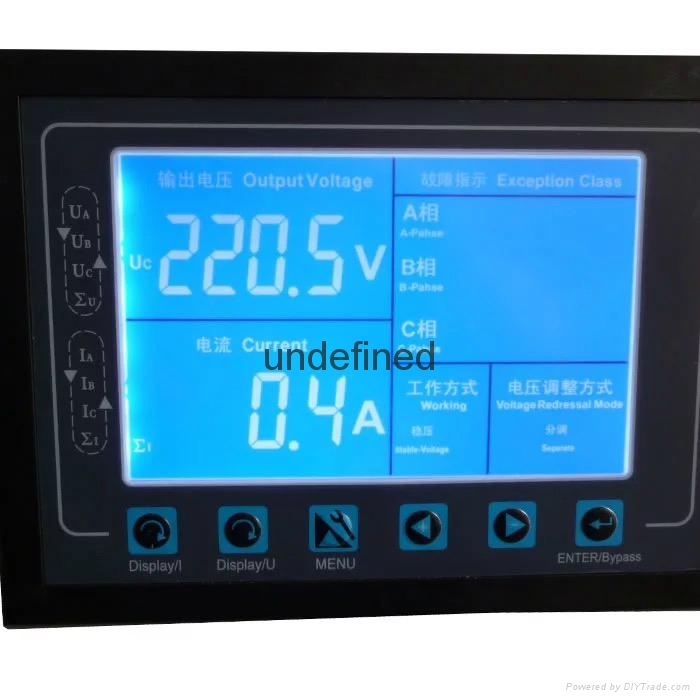

※ CPU智能控制、大屏幕液晶顯示、人性化人機操作界面

※ 高速反應穩壓過程為40MS以內完成、可接各種類型發電機

※ 三相分調、無觸點、無磨損、無火花、免維護

※ 過載能力強可承受1秒10倍電流，1分鐘3倍電流而不損坏本機。

※ 節能、效率高達98%以上、功耗≤1%、省電、省錢

※ 抗干擾、淨化能力強、波形無畸變、輸出電力完全純淨

※ 具備過壓、欠壓、短路、缺相、自動旁路保護功能

※ 預置功能強輸出電壓、保護限值可以任意設定。

※ 可在“穩壓”與“旁路直通供電”之間切換。

注：特別適合需要高可靠、高穩定電源的用電設備。以及電網波動幅度大，電壓瞬間突變的惡劣用電環境。

技術參數

工作方式
交流輸入	額定電壓	380V/220V（可定製各種電壓）
	穩壓範圍	±20%～±60%（更寬範圍可定製）
	頻率	35Hz～63Hz
交流輸出	額定電壓	380V/220V（可定製各種電壓）
	穩壓精度	±1～5%
	波形失真度	不產生附加波形畸變（靜態）
	效率	≥98%
	反應時間	≤0.03s
	功率因數	0.8
	抗干擾	避雷器、EMI濾波器、LC濾波器（選購）
保護	過、欠壓	輸出相電壓超過10%，切斷輸出或不間斷轉向旁路
	過載	電子檢測，過載3分鐘內切斷輸出
	缺相	具備（自動切斷）
	旁路	遇故障時不間斷自動旁路
報警		LED顯示及聲音報警
超載能力		5倍額定電流1秒鐘
液晶顯示		電壓、電流、異常
環境溫度		0～45℃
海拔高度		＜4000M
通訊接口		機內配置RS-232接口（選購）
噪音		＜45dB（1公尺距離）
冷卻系統		風扇冷卻
特殊規格及技術要求，我們可以為您單獨設計製作。

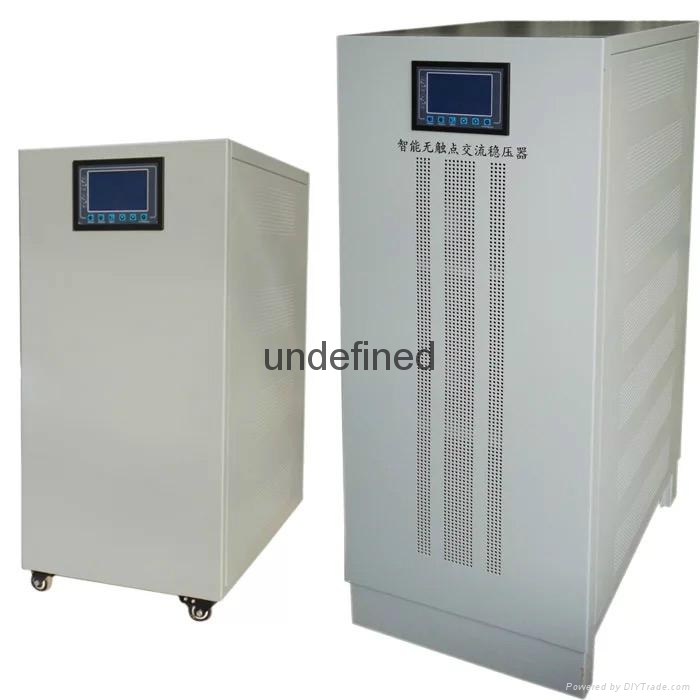

ZBW/ZDBW系列無觸點補償式免維護電力穩壓器系我公司自行研製開發、生產的具有國際領先水平的專利無觸點穩壓器。ZBW/ZDBW型無觸點穩壓器採用集成電路按特定順序控制若干個晶閘管電壓過零通斷，來改變補償電壓的大小與極性，是晶閘管交流開關技術與變壓器技術的完美結合。採用大功率晶閘管（可控硅）代替機械與碳刷來控制調壓，容量可做到2000KVA，補償範圍最大可達±50%，效率可達99%以上，是引領大功率電力穩壓器發展方向的先進產品，是節能型綠色環保產品，具備所有保護功能，工作十分可靠，適應性特強。實現了全無觸點調壓，具有穩定性能好，效率特高等優點，對電網無污染，能在各種惡劣的電網和複雜的負載下可靠地連續工作,使用壽命極長，能連續無故障運行10萬小時以上，實現了穩壓器長期免維護。



■工作原理working principle



採用微電腦（MCU＋PLD＋12位高速AD）智能檢測，輸出指令控制電子模塊（IGBT或SCR）的快速切換，通過變壓器同頻、鎖相、正弦波疊加補償保持輸出電壓的穩定。響應速度快、無碳刷、無觸點、無機械、三相電壓自動平衡。

使用範圍Range of application



該系列穩壓器可廣氾用於各種數控加工中心、醫療設備、印刷機械設備、環境試驗設備、電子檢測設備、通訊設備等，尤其適用於電網波動幅度大、電壓瞬間突變等惡劣供電環境。

■型號規格Specitications and modeland

型號	額定容量(KVA)	輸入電壓範圍 (V)	輸出電壓(V)	額定輸出電流(A)	機櫃外形(mm) LXWXH	重量(kg)
ZBW-10	10	三相304V～456V	三相380V±7%可設置 單相220V±7%	15	500×500×1000	140
ZBW-20	20			30	500×500×1000	160
ZBW-30	30			46	600×600×1300	180
ZBW-50	50			76	600×600×1300	195
ZBW-75	75			114	660×660×1500	316
ZBW-100	100			152	660×660×1500	330
ZBW-150	150			228	700×700×1600	450
ZBW-225	225			342	900×800×1900	530
ZBW-320	320			486	1100×800×2200	630
ZBW-400	400			608	1100×800×2200	750
ZBW-500	500			760	1200×1000×2200	870
ZBW-600	600	單相176V～264V	單相220V±7%	912	1200×1000×2200	980
ZDBW-3	3			14	250×500×500	20
ZDBW-5	5			23	250×500×500	30
ZDBW-10	10			45	350×600×600	52
ZDBW-20	20			91	350×600×600	79
ZDBW-30	30			136	660×660×1400	110
ZDBW-50	50			227	660×660×1400	145

■使用環境 Working condition

該系列穩壓器應在室內使用，正常使用條件為：

1,環境溫度：－15℃～＋45℃；

2,海拔高度不超過1000m；

3,相對濕度：≤90％；

4,安裝場所應無嚴重影響穩壓器絕緣的氣體，蒸汽，化學沉積，灰塵，污垢及其他爆炸性和侵蝕性介質；安裝場所應無嚴重振動或顛簸凡不符合上述規定的特殊使用條件，應由使用單位和我廠協商確定
