HFY-RTDMK

溫度信號採集模塊

概述：

1. 信號採集模塊採用三端恆流測量方式，應用於各種電阻傳感器測量電路；長線傳輸原始電阻信號；無需其他外圍電路，輸出電壓模擬信號，操作簡單，使用方便，性能可靠，測量精度高，抗干擾性能力強。具有輸入信號過壓保護功能。
2. 劣工礦環境條件下實時監控及測量工作，現場除標準測量電阻傳感器外，在無任何其他電路元器件，符合一些高溫、強腐蝕、較危險燈工況現場使用，客觀、準確並能夠獨立完成對測量點的溫度綜合數據的計量、統計和傳輸工作。

主要功能與技術指標

1. 測量信號類型： Pt2000、Pt1000、Pt500、Pt100型溫度傳感器；
2. 測量通道數：單通道；（可按需求配置1～10通道）；
3. 測量溫度範圍： 0℃～+100℃（可按需求配置）；
4. 測量方式:三線恆流測量；
5. 線性度：±0.05% FSR；
6. 激勵電流誤差限：±0.1%；
7. 恆流激勵源溫漂：±25ppm/℃；
8. 供電電源：DC±15V(恆流激勵源電壓)；
9. 誤差限：±0.1% FSR (不含傳感器)；
10. 輸入阻抗：100GW；
11. 輸出信號範圍： ±10V、5mA （Max）；

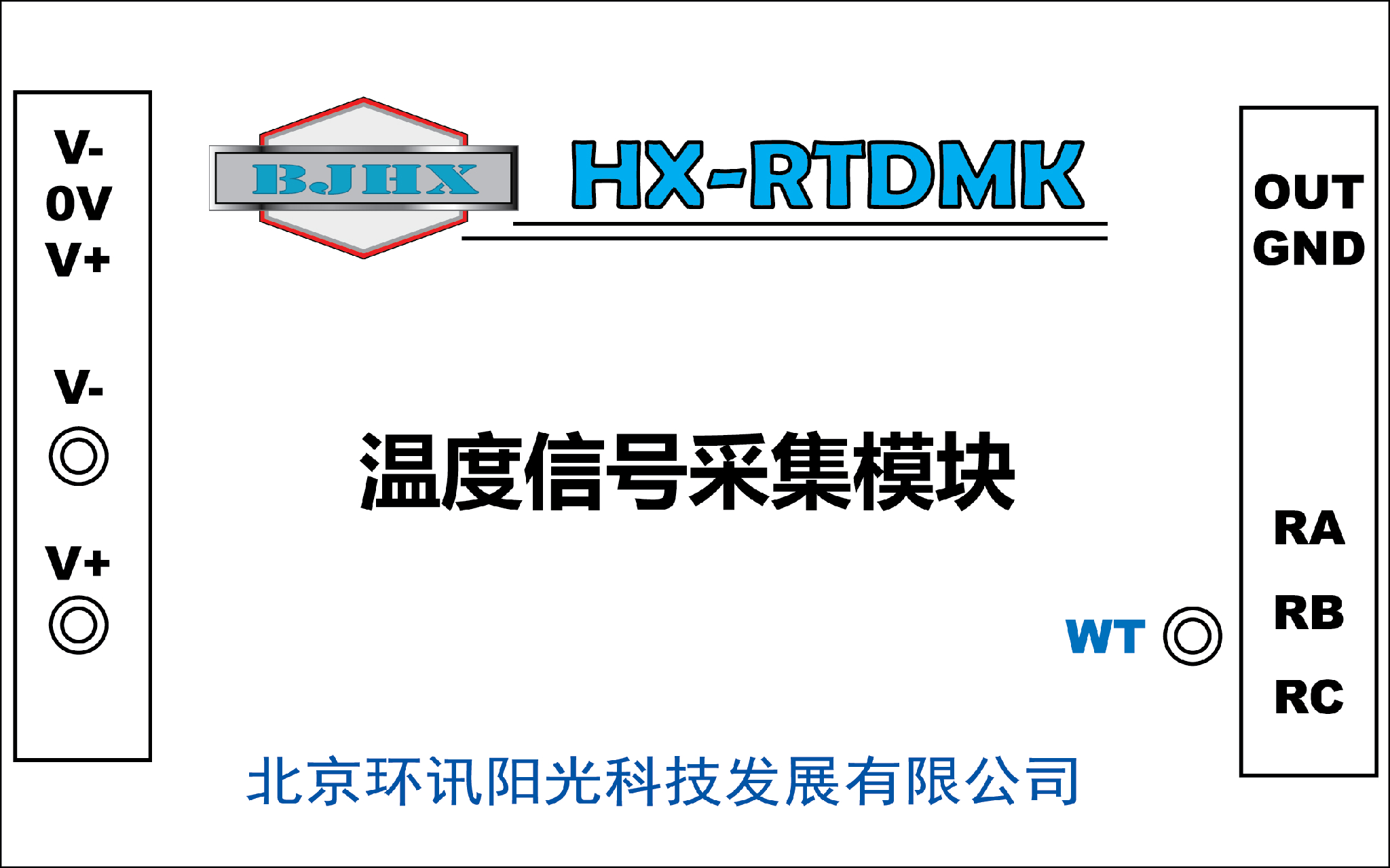

12. 模板外形尺寸： 130mm×85mm×30mm（長×寬×高）。

原理與構成

    RTD信號採集模塊可用於測量Pt2000、Pt1000、Pt500、Pt100型及其他RTD型溫度傳感器，它將溫度量變換為電壓量並進行相應的調理。

安裝與調試

•
•
•     信號採集模塊接通電源后將預熱半小時。將相應通道的RTD型溫度傳感器放置在溫度恆定為零度的環境下，並達到熱平衡后（例如：Pt1000溫度傳感器在零度時的標稱電阻值為1000W，誤差最大為：±2W）。

仔細調節相應通道的調零電位器，即消除Pt1000溫度傳感器在零度的環境下的誤差值，這時，使相應通道的輸出電壓值為零。從而得到最佳的測量質量。

• 使用注意事項（略）
