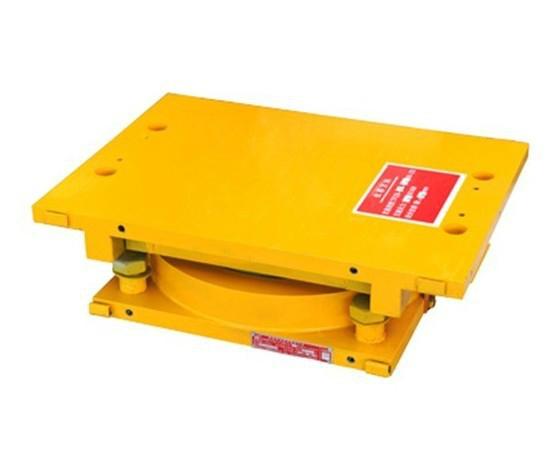

QZ系列球型支座是由上支座板、下支座板、凸形中間板及兩塊不同形狀的聚四氟乙烯板組成。下座板中間為一凹形球面，同凸形中間板相對應，兩者之間襯有一弧形四氟板，通過球面與之滑動來滿足梁端的轉動；上座板上的不鏽鋼板與中間鋼板上的另一四氟板組成第二滑動面，完成梁體因溫差諸多因素產生的伸縮位移。
   球形支座傳力可靠，各向轉動性能一致，不僅具備盆式橡膠支座承載能力大、水平位移大的特點，而且能適應大轉角的需要。適用於寬橋、曲線橋。由於承壓部件不使用橡膠件，不存在橡膠低溫脆性等影響，因此特別適用於低溫地區。

       QZ系列球形支座的代號
  QZ5000  DX  e100   0.02rad
   5000        5000為支座反力（KN）
   DX          支座類型
   E100         e支座設計位移
   0.02 rad     支座設計轉角
    QZ系列球型支座的主要技術性能：
 a.支座反力（豎向承載力）分為16級：1000 1500 2000 2500 3000 4000 5000    6000 7000 8000 9000和10000.12500.15000.17500.20000KN
 b.支座設計轉角分別為 0.01、0.015、0.02rad（根據需要可增大）
 c.支座設計位移量：

順橋向：1000-2500KN e=±50mm  e=100mm
       3000-20000KN  e=±50mm  e=±100mm  e=±150mm
        橫橋向：（DX多向活動支座）e= ±20mm
                設計位移量根據工程需要可進行變更.
 d.支座設計摩擦係數在聚四氟乙烯板有硅脂潤滑條件下，應為30MPa左右時，取值如下

         常溫型（-25℃-+60℃）0.03
         耐寒型（-40℃-+60℃）0.05
 支座可承受的水平力：
   縱向活動支座（ZX）橫橋向水平力為支座反力的10%
   固定支座（GD）承受水平力為支座反力的10%
     QZ系列球形支座的安裝細則
 a.採用本系列支座時，橋梁梁體及墩台部位的混凝土標號不得低於C35，特殊情況   需征得設計單位同意。
 b.安裝支座及地腳螺栓：在下支座板四角用鋼鍥塊調整支座水平，並使下支座板底   面高出橋墩頂面20-50mm，找正支座縱、橫橋向中線位置，使之符合設計要求。   用環氧砂漿灌注地腳螺栓孔及支座底面墊層（見下圖）。
   注：環氧樹脂砂漿配合比如下（重量比）：
 c.必要時支座與梁體及墩台也可採用和預埋鋼板焊接的連接方式。當支座與梁體及   墩台採用焊接連接時，應先將支座準確定位，用間斷焊接將上、下支座板與梁體   及墩台預埋鋼板焊接，焊接時應防止燒傷支座及混凝土。
 d.支座安裝高度應符合設計，要保証支座支承平面的水平及平整，支座支承平面四   角高差不得大於2mm。
 e.上下連接板在梁體安裝完成后予以拆除，以防約束梁體的正常轉動，然後及時安   裝滑動支座的橡膠防塵罩。
 f.支座出廠時，已由生產廠家將支座調平，並擰緊連接螺栓以防支座在安裝過程中   轉動和傾覆，支座可根據設計需要預設轉角及位移，但用戶應在訂貨時提出轉角    及 位移量的要求，由生產廠家在裝配時預先調整好。
 QZ系列球形支座的養護
  支座使用期間每年定期進行一次檢查及養護：
   1）.檢查支座地腳螺栓有無剪斷，支座橡膠密封圈有無龜裂、老化。
   2）.檢查支座相對位移是否均勻，逐個記錄支座位移量。
   3）.清楚支座附件的雜物及灰塵，並用棉仔仔細擦淨不鏽鋼表面的灰塵。
   4）.鬆動地腳螺母一次，清洗上油以免螺母鏽死，然後緊固。
   5）.校核並定點檢查支座高度變化，以便校核支座內聚四氟乙烯的磨耗情況，當 支座變化高度超過3毫米時，應拆除橡膠密封圈，檢查聚四氟乙烯板的情況。
   6）.定期對支座鋼件進行油漆防鏽處理（不鏽鋼滑動面除外）。
