一、產品簡介

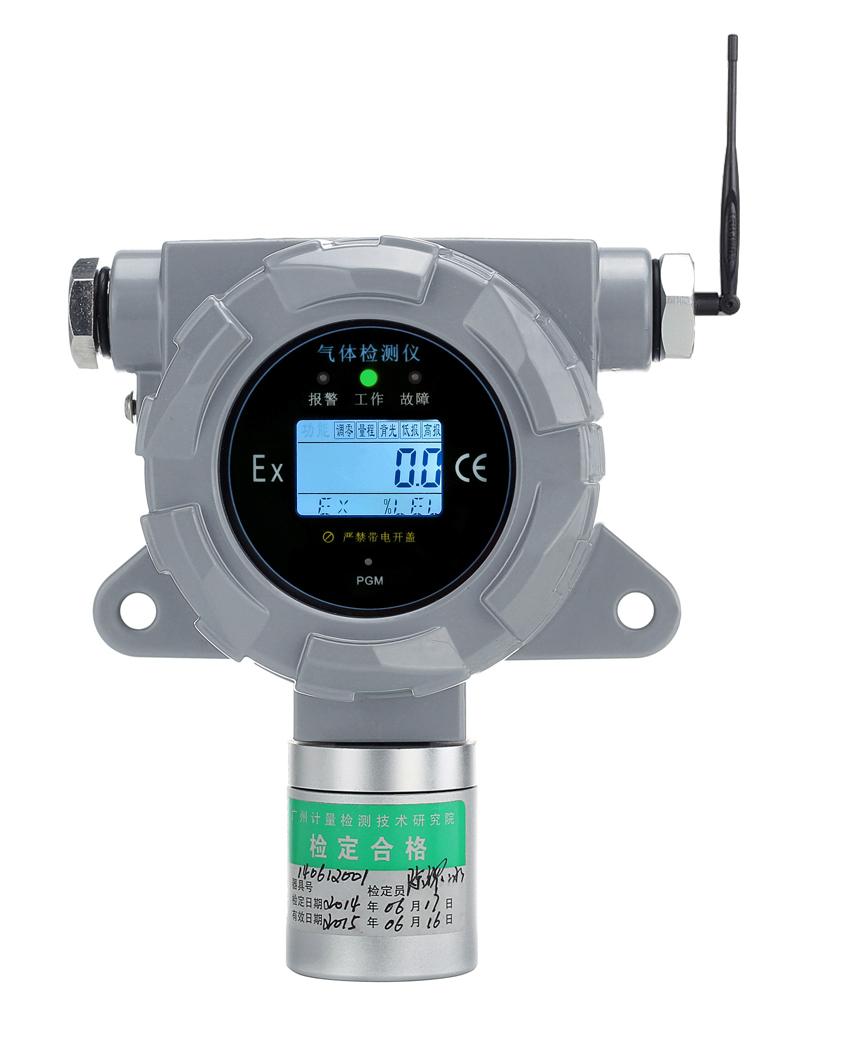

SGA-500B-C2H6O乙醇檢測儀是深國安電子運用十多年技術經驗，獨立研發設計的一款固定式、液晶顯示型乙醇檢測儀。信號默認為4－20mA電流輸出。產品運用當前最先進的微電子處理技術，搭配國外原裝進口氣體傳感器，可快速、準確地檢測目標氣體。產品為氣體檢測行業的最高三防設計：防高濃度過載（帶自我保護功能）、防止人員誤操作（內置按鍵+可還原出廠設置）、防雷擊（三級標準）。本質安全型電路設計，配備鋁合金防爆外殼，即使惡劣環境下，也能安全使用。



SGA-500B-C2H6O乙醇檢測儀為氣體擴散式。檢測原理為當目標氣體進入氣體探頭部分后，內部的傳感器會第一時間發出感應。傳感器根據氣體濃度的高低會產生一定電量信號。該信號經過電路放大處理后，由CPU經過AD采樣、溫度補償、智能計算后，輸出精準的4－20mA電流信號、RS485通訊信號、0－5V電壓信號、ZIGBEE、NRF、WIFI、GPRS無線信號等。客戶可通過採集這些信號，與深國安公司的SGA-800A、SGA-800B、SGA-800C氣體報警控制主機、PLC、DCS、上位機等系統配套使用,進行報警、數據再處理。另外，產品內部配有2組繼電器（開關量信號），可與風機、電磁閥的控制設備進行聯動，最大限度地保障您的生命和財產安全。

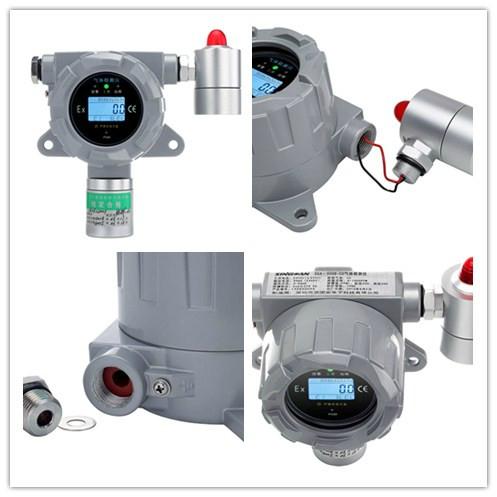

SGA-500B-C2H6O乙醇檢測儀還可根據客戶需求，選配聲光報警、紅外遙控器、管道式氣杯、泵吸式氣杯等。



別名：

抗干擾型C2H6O檢測儀、防爆型C2H6O變送器、隔爆型C2H6O探測器、C2H6O報警器、C2H6O探頭、C2H6O檢測裝置、C2H6O報警裝置、C2H6O分析儀、C2H6O氣體檢測模塊、電化學式C2H6O傳感器、4－20MA信號輸出C2H6O報警器、固定式帶液晶顯示型C2H6O氣體檢測儀、三防設計C2H6O檢測儀



二、產品特點

● 本質安全型電路設計、安全可靠；

● 大屏幕液晶顯示，可24小時在線監測，實時顯示氣體濃度；
● 國外原裝進口氣體傳感器，反應速度快、誤差率低、抗干擾能力強；

● 200多種氣體，多種量程、多種信號輸出可供選擇；

● 強大的聲光報警功能， 聲響在85dB以上；

● 客戶可根據需要，自行設定報警點等功能；

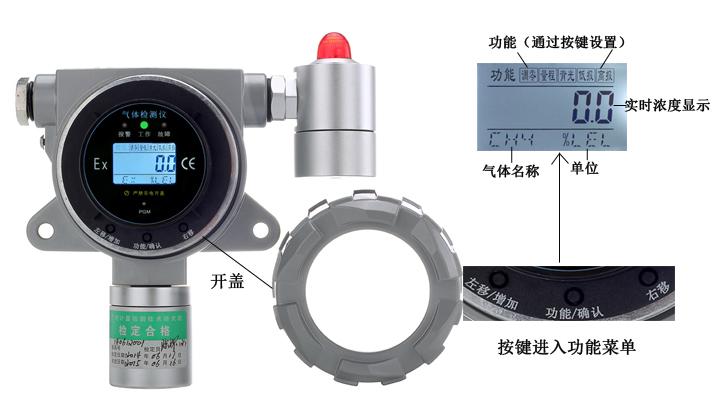

● 內置按鍵+恢復出廠設置功能，避免人員誤操作；

● 自帶全量程溫度補償和數據修正功能，提高了產品的精度性和穩定性；

● 2組繼電器（開關量信號）信號輸出，方便與風機或電磁閥的控制設備聯動使用；

● 可通過遙控器，免開蓋對檢測儀進行報警點、零點調整和目標點標定；

● 獨特的結構設計，安裝、布線簡單方便，節約成本。

● 鋁合金鑄體防爆外殼，安全有保障；

● 防爆証等級：ExdIICT6 Gb

● 防爆証編號：CNEx14.1674

● 防護等級：IP65

三、產品參數

檢測氣體	乙醇
化 學 式	C2H6O
檢測原理	電化學，催化燃燒
量    程	0－50、100PPM、0-100%LEL、0-100%VOL可選（更多量程請咨詢）
分 辨 率	0.11PPM、0.1%LEL、0.1%VOL可選（根據量程和傳感器而定）
檢測方式	氣體擴散式、管道式、泵吸式可選
安裝方式	靠牆面安裝（離氣體洩漏源最近的地方）
輸出信號	4－20mA電流信號 (還可提供0-5V範圍內的電壓輸出)
設計標準	GB 50493-2009《石油化工企業可燃氣體和有毒氣體檢測報警設計規範》 GB 12358-2006《作業場所環境氣體檢測報警儀通用技術要求》
執行標準	GB3836.1-2010《爆炸性氣體環境用電氣設備 第一部分：通用要求》 GB3836.2-2010《爆炸性氣體環境用電氣設備 第二部分：隔爆型“d” 》 Q/SGA 01-2014《深國安電子科技有限公司企業執行標準》
級    別	工業級	顯示方式	液晶顯示
工作電壓	DC 12－30V	外殼材質	鋁合金鑄體
精    度	≤±3%	聲光報警	LED燈+≥85dB   (選配)
響應時間	≤30S（T90）	繼 電 器	2組(1A/24VDC)  (選配)
重 復 性	≤±2%	防爆等級	ExdⅡCT6 Gb
線性誤差	≤±2%	防爆証號	CNEx14.1674
零點漂移	≤±1%（F.S/年）	防護等級	IP65
工作溫度	-20℃～+50℃(特殊要求請咨詢)	計 量 証	可選
工作濕度	≤95%RH無結露	線    制	兩線制或三線制可選 （分線式）
工作壓力	86～106Kpa	固定位置	2處
功    耗	≤1.5W (24V DC)	進 線 口	M20*1.5
尺    寸	168mm×140mm×93mm	出 線 口	M20*1.5
覆蓋半徑	≤7.5米	設計壽命	2～5年（根據傳感器而定）
重    量	約1.5Kg	出廠恢復	有
附    件	包裝盒、說明書、合格証、出貨單、各一份



四、應用場所

   石油石化、化工廠、冶煉廠、鋼鐵廠、煤炭廠、熱電廠、醫藥科研、製藥生產車間、煙草公司、環境監測、學校科研、樓宇建設、消防報警、污水處理、工業氣體過程控制、鍋爐房、垃圾處理廠、隧道施工、 輸油管道、加氣站、地下燃氣管道檢修、室內空氣質量檢測、危險場所安全防護、航空航天、軍用設備監測等。
