電機正反轉控制模塊

電機正反轉控制模塊
型號:SAR530T
品牌:GOLD
原產地:中國
類別:電子、電力 / 其它電力、電子
標籤︰正反轉控制模塊 , 電機換向模塊 , 固態正反轉固態
單價: -
最少訂量:1 件
發送查詢

產品描述

SAR系列為固特推出的一款高穩定的三相交流電機正反轉換向控制模塊,輸入控製為10-32VDC,輸出電流從10A–120A系列規格,輸出電壓範圍為48~530VAC。輸入和輸出之間採用光電隔離,其介質耐壓達到3000VAC。內置RC吸收和MOV迴路保護,環氧樹脂灌封。

控制迴路包含互鎖電路、延時電路,正反轉之間切換時間大於20ms,避免SCR沒有徹底斷開和可能的信號誤觸發而導致的損坏。

負載電流Max Load current:10A-120A

負載電壓Load voltage:48~530VAC(可定製高壓1000VAC)

控制電壓Control voltage:10-32VDC(最小導通10VDC)

隔離電壓Isolation bet.in&out:≥2500VAC 1min(輸入輸出光電隔離)

絕緣電壓Isolation to case:≥3000VAC 1min

最小輸入電流Minimum input current:35mA

最小正反轉切換時間:20ms

通態壓降Turn-on voltage:≤1.3VAC

斷態漏電流off-state leakage:5mA

瞬時電壓上升率Transient voltage build-up rate: 1000V/μs

動作狀態指示Status indicator:正轉:綠燈;反轉:紅燈

工作環境溫度Operating temperature:-40~80℃

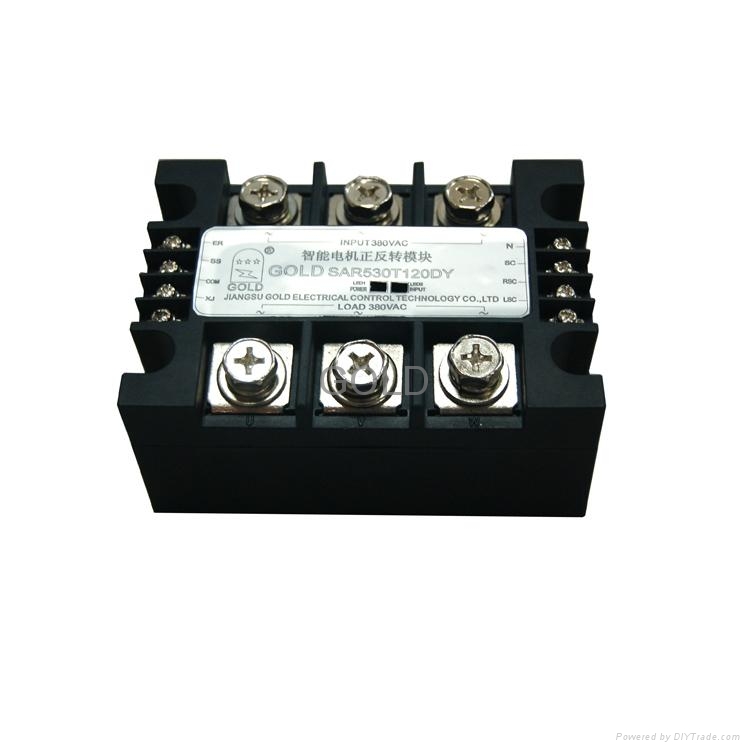

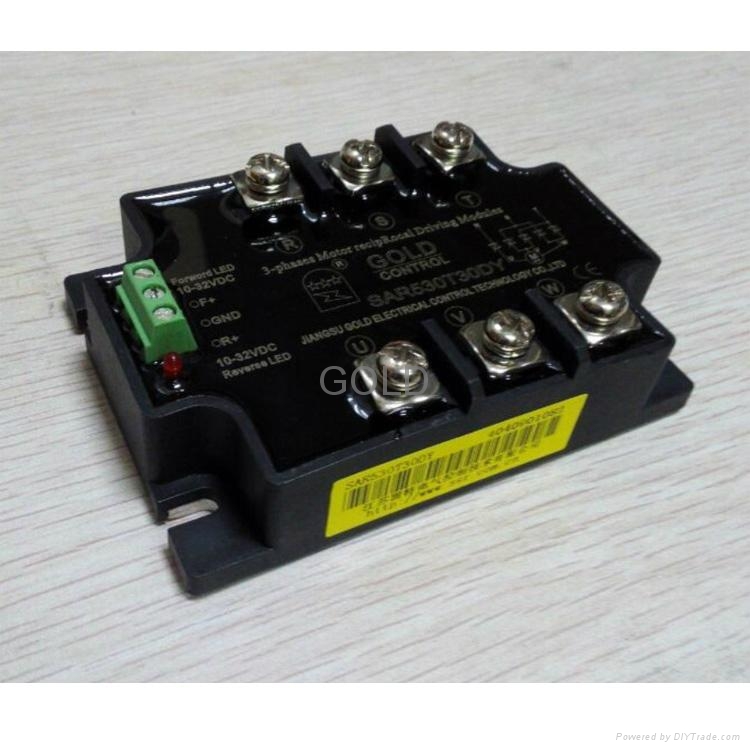

電機正反轉控制模塊 1電機正反轉控制模塊 2電機正反轉控制模塊 3
