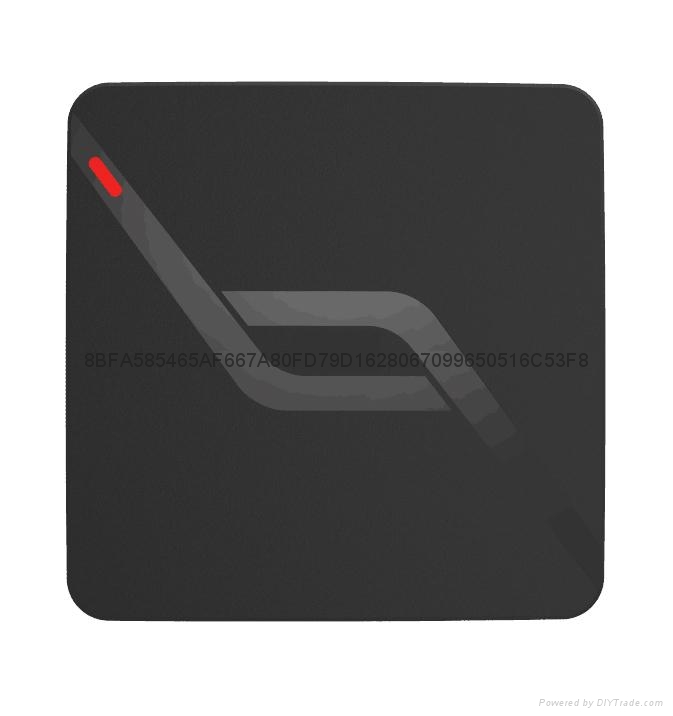

產品特點：

    產品材質：塑料外殼

  超低功耗：待機電流小於30mA。

  輸出格式：WG26。

  搜索速度快：刷卡至開門時間小於0.1S。



技朮參數：

讀卡類型：EM/MF	防水等級：IP68
工作電壓：DC9-12V	靜態電流：≤30mA
讀卡距離: 3-6cm	環境溫度：-45～60℃
環境濕度：10%-90%RH	外形尺寸：86*86*19mm



3　安裝方法：

3.1　在牆上按機器底殼的孔徑尺寸打好孔或裝好配線盒。

        用所配備的螺釘固定好底殼到配線盒或牆上。（如圖1）





























                                       圖1



3.2　把引出線從底殼的出線孔穿出，連接需要的線。

不用的線請用絕緣膠布隔離開再包好，以防短路。

3.3  接完線，安裝前殼到底殼上，最後旋緊螺釘固定好前殼和底蓋。



















• 引出線說明：

線序	標識	顏色	功能描述
1	LED	藍	接控制器LED控制端
2	Beeper	黃	接控制器Beeper控制端
3	D0	綠	韋根輸出線D0
4	D1	白	韋根輸出線D1
5	+12V	紅	電源+12V
6	GND	黑	電源地線





5  接線圖：





























圖2:接線圖



• 包裝清單



名稱	型號/規格	數量	備註
門禁讀卡器	U-P006	1
說明書	U-P006	1
自攻螺絲		2
膠賽膠塞		2





溫馨提示：

* 請不要私自修理機器，如有問題，請返回廠家維修。

* 在安裝在牆上之前，如果要打孔，請仔細檢查暗線或線管，防止鑽孔時鑽斷

暗線等引來不必要的麻煩。在鑽孔或固定線夾的時候要使用安全眼鏡。

* 如果產品升級，說明書將有可能有所不同，恕不另行通知。
