1、產品概述

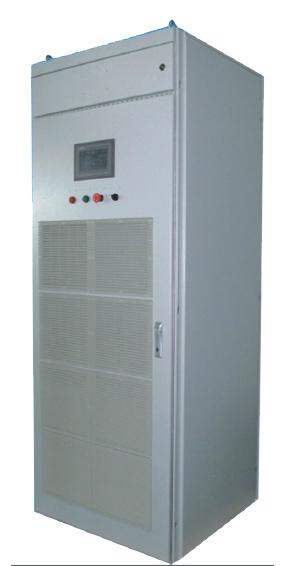

靜止式動態混合補償裝置BKSSVG，是無功補償領域新技術的代表，是以大功率IGBT及晶閘管投切開關為核心的柔性補償裝置，其是由靜止無功發生裝置SVG支路和晶閘管投切補償TSC支路有機組合在一起的可快速、連續光滑調節電力系統無功功率並且可以進行諧波濾除的新型綜合補償裝置，解決了傳統無功補償階梯補償及純靜止無功發生裝置SVG成本高的問題，具有投切無涌流、速度快、補償效果好、成本低的特點，是電力、通信、金融、石油、冶金、汽車製造等行業理想的低壓動態無功補償設備。

2、工作原理

靜止式動態混合補償裝置BKSSVG，由SVG支路和TSC支路組成，TSC支路實現大容量的粗調，SVG支路實現小容量的細調。由於靜止無功發生裝置SVG支路可線性無階差的輸出無功，從而消除了原有輸出臺階誤差。在本機容量足夠的情況下可實現全程功率因數為1的目的。

BKSSVG控制器實時檢測系統所需的無功功率，控制SVG支路和TSC支路的輸出和投切，自動快速補償電網系統所需無功。

BKSSVG-90/35、BKSSVG-120/35、BKSSVG-150/35、BKSSVG-180/50、BKSSVG-210/75、BKSSVG-240/75、BKSSVG-300/100、BKSSVG-360/100、BKSSVG-400/100
