產品名稱

分布式光纖線型感溫火災探測器（DTS）

產品型號



產品描述

分布式光纖線型感溫火災探測器（DTS），是一種實時、在線、連續的溫度測量系統，集光、電、信號檢測、計算機技術等為一體的高科技產品，具有實時監測、測溫精度高、測量距離長、可精確定位、本質安全和不受電磁干擾等特點，可廣氾應用於以下領域，真正做到防患于未然。應用領域：○電纜橋架、電纜隧道、電纜溝、高壓電纜○公路隧道、地鐵隧道、大壩○軌道交通、城市綜合管廊○傳輸皮帶、輸煤棧橋、儲煤場○儲油罐、儲氣罐

分布式光纖線型感溫火災探測器（DTS），是一種實時、在線、連續的溫度測量系統，集光、電、信號檢測、計算機技術等為一體的高科技產品，具有實時監測、測溫精度高、測量距離長、可精確定位、本質安全和不受電磁干擾等特點，可廣氾應用於以下領域，真正做到防患于未然。

應用領域：

○電纜橋架、電纜隧道、電纜溝、高壓電纜

○公路隧道、地鐵隧道、大壩

○軌道交通、城市綜合管廊

○傳輸皮帶、輸煤棧橋、儲煤場

○儲油罐、儲氣罐、輸油管、輸氣管

○軍火庫、危險品倉庫





技術原理：

線型光纖感溫火災探測系統基於分布式光纖傳感技術，利用光纖中散射光（拉曼）信號強度對溫度的敏感特性，實現對溫度變化的精確測量。 分布式光纖溫度傳感是將整條傳輸光纖作為傳感器，光纖（光纜）上的每一點都兼具“傳”和“感”的功能。在分布式光纖溫度傳感系統中，一束較強的脈衝激光信號在光纖（光纜）中傳輸時，激光脈衝與光纖分子相互作用，產生多種微弱的背向散射，包括瑞利（Rayleigh）散射、拉曼（Raman）散射和布里（Brillouin）散射等。其中拉曼散射是由於光纖分子的熱振動而產生，產生兩種光：對溫度不敏感的斯托克斯光（Stokes）和對溫度敏感的反斯托克斯光（Anti-Stokes），兩者的波長不同，分別光纖中的每一點都會對激光信號產生極其微弱的背向散射，根據散射光信的波長可將其分為瑞利（Rayleigh）散射、拉曼（Raman）散射和布里淵（Brillouin）散射，其中拉曼散射信號的強度與該點所處位置的溫度相關性最大，通過檢測每一點拉曼散射光信號的光強，獲得該點的溫度信息，進而得到整條光纖傳感器上的溫度分布。激光器發出激光脈衝，經耦合器到達連續光纖的各位置，在各位置會形成散射，通過光譜分離技術獲得光纖各點的斯托克斯光和反斯托克斯光散射光譜。散射光譜經過光電轉換單元轉換成電信號並放大，再由採集單元進行降噪處理。散射光對應的電信號經過光時域反射控制處理單元進行計算，獲得光纖各處的溫度值和位置信息，並輸出到監控主機（應用軟件界面）顯示和報警。





技術特點與技術優勢：

◆ 快速性：

系統測溫、定位速度非常高。為了提高測量時間，微探公司採用了高速數據濾波技術，以解決海量數字濾波優化問題；

系統主機內的激光發射裝置每秒鐘發射上萬次的光脈衝，並將取樣溫度的平均值輸出到顯示系統，基本消除誤差。

◆ 分布特性：

分布式光纖傳感系統為分布式光纖測溫系統，可提供連續動態監測長達十几公里範圍內每隔0.5米各點的溫度變化信號，可任意設置各級溫度報警值。

◆ 先進性：

該系統是世界上目前性能指標最高、功能性最強、可靠性最高、技術最先進的產品。採用的光元器件是通過納米技術生產出來的進口器件。

◆ 準確性：

該系統的取樣間隔0.5m，溫度分辨率0.1℃，溫度精度±1℃；

定位精度達±0.5m。

◆ 靈活性：

分布式光纖傳感系統是在線監測方式；

監測範圍內任何一點的報警信號上傳至綜合監控系統的時間不大於30秒；

本系統的主機可提供繼電器接口（無源干接點）在火災報警控制器上進行報警，可按區間提供一組干接點報警信號；

監測系統提供的是一個連續的動態監測信號,系統可設置多級溫度點報警即系統支持多級報警，並且可以根據環境不同進行報警點溫度參數設定；

報警控制區可編程,並可按照用戶的要求進行靈活設計，每一系統可針對環境變化可設置每公里不小於300個不同報警控制區域。

針對地鐵的特殊需求，系統可將每50米設置為一個分區，當某一分區出現異常情況時，DTS系統會自動將此分區報警信息（如位置、報警類型、溫度值等）打包上傳至集中監控系統。

◆ 兼容性：

分布式光纖傳感系統的主機為開放通信協議，提供與工作站聯接的通信接口，在中央控制室防災報警工作站以漢化的圖文方式顯示溫度曲線、報警位置、報警溫度等全部信息；

系統可以通過RS232、RS485、內置繼電器、RJ45或其它工業協議等輸出形式與PC、消防報警系統等其它控制設備進行連動，進行聲光報警，信號輸出準確、完整；

分布式光纖傳感系統可根據不同報警區分段、分級輸出信號，以適應不同控制盤的需要；

◆ 安全性：

系統軟件授權管理，安全可靠；

用戶可以對系統今後的升級和維護進行更新；

分布式光纖傳感系統具備安全記錄功能，可儲存系統運行以來的所有曆史數據，並可使用便攜式計算機下載有關數據；

如果光纖受損，系統可以定位受損點，具有自診斷功能，並通過光纖熔接機對其進行熔接，這對於有效的實施在線監測是非常重要的；

激光安全等級符合Class 1（激光暴露時對人體完全無傷害）；

探測光纖本征安全、可靠，採用光信號，不會與電之間產生相互電磁干擾。



產品介紹：

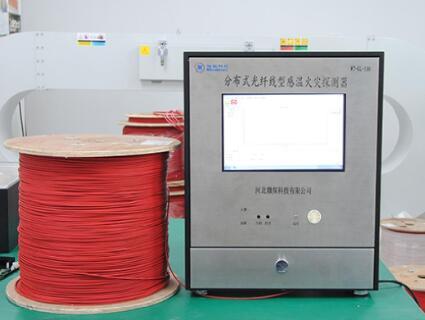

河北微探科技有限公司生產的WT-DTS-7000/WT-GL-100光纖感溫系統由信號處理單元（光纖主機）、感溫光纖（敏感部件）、用戶軟件組成。信號處理單元既可以壁挂式安裝，也可以放入機櫃內一體化櫃式安裝。

◆ 信號處理單元（光纖主機）

信號處理單元內置光纖測溫模塊，工控一體機、觸摸式顯示屏、採用DC24V電源供電（可直接採用消防電源）。具有信息顯示、溫度測量、信息存儲、消防聯動等功能。信號處理單元結構小巧、安裝方便、穩定性高、兼容性強、安全可靠。



技術參數：



◆ 用戶軟件

WT7000分布式光纖測溫系統控制軟件為自主開發，本系統軟件運行于多視窗操作系統WINDOWS，中文界面，操作簡單，支持鍵盤鼠標及觸摸屏操作，可以實現以下功能： ◇數據實時採集：實時採集監控區域溫度數據，並實時數據庫存儲。 ◇數據實時顯示：實時顯示採集監控區域溫度分布曲線、各點溫度隨時間變化曲線。 ◇多種多級報警：每個區域可以設置3種報警類型：定溫報警、溫度上升速率報警、區域溫差報警。 ◇分區測量：能對測量區域在長度上進行分區，對某些區域進行局部重點監測，可以實現差異化監控。 ◇可視化視圖：多窗口應用，中文界面，完全按照用戶的邏輯視圖（電纜迴路布局圖或接線圖），展示用戶設備全局狀態
