型號:SC91F8311
品牌:易峰晨
原產地:中國
類別:電子、電力 / 電子元器件 / 集成電路
標籤︰隔空觸摸ic芯片 , 高靈敏觸摸ic芯片 , 果汁機ic芯片
單價: ¥2 / 件
最少訂量:100 件

產品描述

易峰晨科技小家電IC芯片SC91F8311
Flash-MCU-SC91F8311

1 總體描述

    SC91F8311 是一顆內置 Ftouch 電容型觸摸按鍵功能的加強型超快速 1T 8051 工業級 Flash 微控制器,指令 系統完全兼容傳統 8051 產品系列。SC91F8311 內部集成 8 路高性能觸摸按鍵電路,其它資源還包括:8KB Flash ROM(內部 256Byte 可作為 EEPROM)、512B SRAM、13 個 GP I/O、所有 IO 可作為軟件 LCD 的 COM 或 SEG、2 個 16 位定時器、1 路獨立波特率 UART、5 路 12 位高精度 ADC、3 路外部中斷口(其中 1/2/3 是雙沿中 斷)、2 路 8 位 PWM,其中 PWM0 可通過選擇輸出至 2 個不同的 IO、內部 1%高精度 16/8MHz 振盪器、內置 32k 振盪器等資源。為提高可靠性及簡化客戶電路,SC91F8311 內部也集成有 4 級可選電壓 LVR、2.4V 基準 ADC 參考電壓、 VDD 電壓內部檢測電路、WDT 等高可靠電源電路。SC91F8311 具有非常優異的抗干擾性能和抗 EMI 能力,非常 適合應用於智能家電、智能家居和消費類產品如:空調、洗衣機、微波爐、電磁爐、油煙機、消毒櫃、電飯煲、電壓力鍋、麵包機等智能家電、智能家居系統等應用領域。

2 主要特色

   工作電壓: 2.4V~5.5V
   工作溫度: -40 ~ 85℃
   封裝:     SOP16
   內核:     超快速的 1T 8051
   存儲器:   8KB Flash ROM(MOVC 禁止尋址 0000H~00FFH), 其中包含 256B 可 IAP 512B SRAM
   系統時鐘: 內建 16MHz 振盪器
          IC 工作的系統時鐘,可通過編程器選擇設定為 16/8MHz
          頻率誤差: 跨越 (4.5~5.5V) 及 (-20℃~85℃)應用環境,不超過 ±1%
   低電壓復位(LVR):
          復位電壓有 4 級可選:分別是: 3.65V、3.50V、2.75V、2.60V
          缺省值為用戶燒寫 Code Option 所選值
  Flash 燒寫:4 線串口燒寫接口
  中斷(INT):
          IMER0、TIMER1、INT1~3、ADC、PWM、UART、TKS、X32K 共 10 箇中斷源
          INT1/2/3   可設為上升沿、下降沿、雙沿中斷
          兩級中斷優先級可設
  數字外圍:
            8 路 Touch Key 電路
            13 個 GP I/O,4 種模式可設,P1/2 有大灌電流能力
          16 位 WDT,可選時鐘分頻比
          2 個標準 80C51 16 位定時器 TIMER0 及 TIMER1
          2 路共用週期、單獨可調占空比的 8 位 PWM,PWM0 可切換輸出至兩個不同 IO 口
          1 路自帶波特率發生器的 UART
          1 路源於內部 32k 振盪的 Base Timer,用於定時喚醒功能以節省耗電
          LCD 功能,所有 IO 可以輸出 1/2VDD、1/3VDD、2/3VDD 電壓,用作 LCD 的 COM 或SEG 輸出
模擬外圍:
          5 路 12 位 ADC
                    1) 內建基準的 2.4V 參考電壓
                    2) ADC 的參考電壓有 2 種選擇,分別是 VDD 和 內部 2.4V
                    3) AIN0 內部可接到 1/3VDD,配合內部 2.4V 參考電壓用於測量 VDD 電壓
                    4) AIN1~AIN3,AIN7 可由外部輸入
省電模式:
           STOP MODE, 可由 INT1~3、內部 32k 振盪器、外部 RSTN 喚醒 STOP MODE

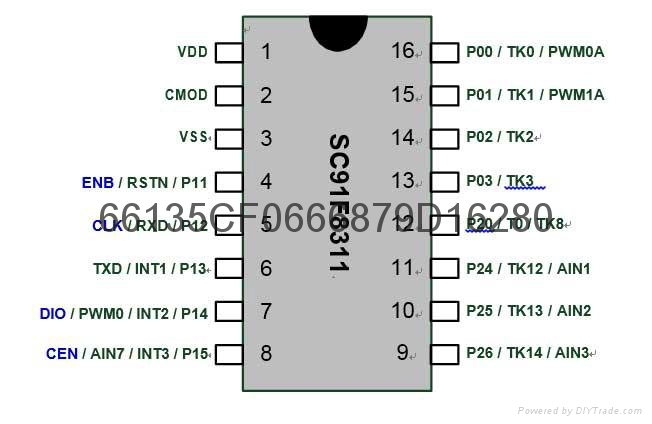

3、管腳定義




4、應用

吸塵器,直發器,電動車表頭,LED控制,HID,充電器,足浴器,按摩器材,觸摸按鍵,各種小家電,計價秤,豆漿機,油煙機,消毒櫃,壓力鍋,電飯煲,暖風機,移動空調,儀表,工控,微波爐,無葉風扇,麵包機,壓力煲,電磁爐,觸摸面板,洗衣機,咖啡機,空調面板,LCD大小家電儀表,三表,音響,各種家電,工業控制,車載冰箱,對講機,電動果汁杯,搾汁機,電動牙刷,電子煙,面膜加溫器,加濕器,香薰機,噴臉儀,養生壺,多仕爐,煮蛋器等。


深圳市易峰晨科技主營賽元MCU,威兆MOS管,家電芯片可用於空氣過濾機,抽油煙機,消毒櫃,吸塵器,直發器,電動車表頭,LED控制,HID,充電器,足浴器,按摩器,觸摸按鍵,計價秤,豆漿機,抽油煙機,壓力鍋,電飯煲,暖風機,移動空調,儀表,工控,微波爐,無葉風扇,麵條機,麵包機,壓力煲,電磁爐,觸摸面板,洗衣機,咖啡機,空調面板,LCD大小家電儀表,三表,音響,車載冰箱,對講機,電動果汁杯,搾汁機,電動牙刷,電子煙,面膜加溫器,加濕器,香薰機,噴臉儀,養生壺,多仕爐,煮蛋器,自動電烤箱,刨冰機,破壁機,攪伴機等等。

Tag:單片機,觸摸按鍵型工業級芯片,ADC工業級芯片 隔空觸摸ic芯片,高靈敏觸摸ic芯片

SC91F72,SC91F72B,SC91F73,SC91F711,SC91F712,SC91F719,SC91F721,SC91F722,SC91F729B, SC91F731, SC91F738, SC91F830, SC91F831, SC91F832, SC91F8301,SC91F8311,SC91F8312,SC91F8322,SC91F842,SC91F843,SC91F844,SC93F511,SC93F501,SC93F512,SC93F513

VSD010C03MC,VSD012N03MS,VSO012N03MS,VSD25P04MS,VSD026N04MS,VS2N7002,VS6038AD,VS60P15AD,VSD090N10MS,VSD160N10MS,VST090N10MS,VS6038AD,VSD280N15MS,VSC160N10MS
