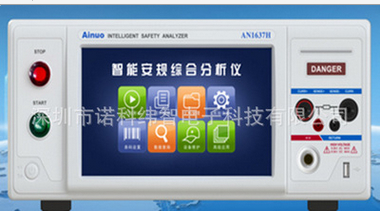

艾諾 AN1637H四合一電氣安全性能分析儀

型號：	AN1637H
品牌：	青島艾諾
原產地：	中國
類別：	電子、電力 / 儀器、儀表 / 電工儀器儀表
標籤︰	AN1637H , AN1638H , 安全性能分析儀
單價：	¥1 / 件
最少訂量：	1 件

發送查詢

產品描述

詳細信息：

加工定製	否	類型	臺式	品牌	艾諾
型號	AN1637H/AN1638H	測量範圍	見說明	測量精度	見說明
電源電壓	見說明（V）	尺寸	483178550（mm）	用途	四合一電氣安全性能分析儀

產品特點：

四合一功能：交流耐壓5000V/100mA(或40mA)、直流耐壓6000V/10mA、絕緣電阻2500V/50GΩ，接地電阻32A/600mΩ

精準測試：1%安規精度，絕緣測試範圍50G，帶電弧偵測，支持矢量補償功能

快速測試：專利技術接地、耐壓並行測試，速度更快

信息化支持：內置安卓測控平台，能夠實現數據存儲、報表生成

智能化設計：10寸全彩觸摸安卓平台，易學易用

開放式擴展：支持擴展內置10通道高壓掃描輸出

功能擴展、分型：

型號	功能
AN1637H	500VA 容量，ACW/DCW/IR/GB
AN1638H	200VA 容量，ACW/DCW/IR/GB

技術規格：

交流耐壓測試
額定輸出容量		200VA（5000V/40mA），短路電流大於200mA； *（可選配：500VA（5000V/100mA），短路電流大於200mA；）*
輸出電壓設置	範圍，精度	100～5000V，±（1%×設定值+2個字）
輸出頻率設置	範圍，精度	50Hz或60Hz，±0.1%×設定值
報警電流設置	上限範圍，精度	0.10～或40.00mA，±（1%×設定值+2個字）
報警電流設置	下限範圍，精度	0.000～9.999mA，±（1%×設定值+2個字）
時間設置	測試時間範圍	0.5～999.9s（0，為時間無限長）
	緩升時間範圍	0.1～999.9s
	緩降時間範圍	0.1～999.9s
	時間設置精度	±（0.2%×設定值+1個字）
測量表頭	電壓範圍，精度	0.01～5.00kV，±（1.5%×讀數值+1個字）
	頻率範圍，精度	50Hz或60Hz，±0.1%×讀數值
	電流範圍，精度	0.10～40.00mA，±（2%×讀數值+2個字）
	時間範圍，精度	0.1～999.9s，±（0.2%×讀數值+1個字）
輸出電壓波形、失真度、調整率		正弦波，小於2%（純阻負載），小於（2%×設置值+5V）（從空載到滿載）
起始電壓設置		（0%～50%）×輸出電壓設定值
電流補償設置		0.000~40.00mA，自動、手動
電弧偵測		1～9級，9級最靈敏，0為關閉
直流耐壓測試
輸出電壓設置	範圍，精度	100～6000Vdc，±（1%×設定值+2個字）
報警電流設置	上限範圍，精度	0~10000μA，±（1%×設定值+2個字）
報警電流設置	下限範圍，精度	0.0~999.9μA，±（1%×設定值+2個字）
時間設置	測試時間範圍	0.5～999.9s（0，為時間無限長）
	緩升時間範圍	0.1～999.9s
	緩降時間範圍	0.3～999.9s（0，為關閉）
	精度	±（0.2%×設定值+1個字）
測量表頭	電壓範圍，精度	0.01～6.00Vdc，±（1.5%×讀數值+1個字）
	電流範圍，精度	0.0～10000uA，±（2%×讀數值+5個字）
	時間範圍，精度	0.1～999.9s，±（0.2%×讀數值+1個字）
額定輸出容量		60VA（6000Vdc/10mA）
輸出電壓紋波、調整率		小於5%（純阻負載，6000V/10mA），小於（2%×設定值+5V）（從空載到滿載）
補償電流設置		0 ~200.0μA，自動、手動
起始電壓設置		（0%～50%）×設置輸出電壓
充電下限電流		（0~3.500）μA，自動、手動
放電時間		≤200ms
電弧偵測		1～9級，9級最靈敏，0為關閉
絕緣電阻測試
輸出電壓設置	範圍，精度	100～2500Vdc，±（1%×設定值+2V）
報警電阻設置	上限與下限範圍	1～9999MΩ
報警電阻設置	精度	100-499V，1~1000MΩ,±(8%×設定值+2個字) 1000~2000MΩ,±(12%×設定值+2個字) 500-2500V，1~199MΩ,±(2%×設定值+2個字)， 200~999MΩ, ± (5%×設定值+2個字) 1000~9999MΩ, ± (15%×設定值+2個字)
時間設置	緩升時間範圍	0.1～999.9s
	延遲判定時間範圍	0，0.5～999.9s（0為無限長）
	測試時間範圍	0，0.5～999.9s（0為無限長）
	緩降時間範圍	0.1～999.9s
	設置精度	±（0.1%×設定值+0.1s）
測量表頭	電壓範圍，精度	100～2500Vdc，±（2%×讀數值+5個字）
	電阻範圍，精度	1～9999MΩ； 100-499V，1~1000MΩ,±(8%×讀數值+2個字) 1000~2000MΩ,±(12%×讀數值+2個字) 500-2500V，1~199MΩ,±(2%×讀數值+2個字)， 200~999MΩ, ± (5%×讀數值+2個字) 1000~9999MΩ, ± (15%×讀數值+2個字)
	時間範圍，精度	0.1～999.9s，±（0.2%×讀數值+1個字）
充電下限電流		0~3.500μA，自動、手動
接地電阻測試
額定輸出		輸出電流最大32A，測試電阻最大600mΩ，開路電壓低於12V
輸出電流設置	範圍，精度	2.0～32.0A，±（1%×設定值+2個字）
輸出電壓設置	範圍，精度	3.0~6.4V ，±(1%×設定值+2個字)
輸出頻率設置	範圍，精度	正弦波，50Hz或60Hz，±0.1%×設定值
報警限值設置	電阻上限與下限範圍	2.0~10.6A：0.1~600mΩ； 10.7~32.0A：0.1~R mΩ，其中R=（6400 / 設定電流值）mΩ，電流量程切換時，測試儀自動計算量程最大範圍。
報警限值設置	誤差	±(1%×設定值+2個字)
補償電阻設置	範圍	0～100 mΩ，自動測量，補償可開可關
測試時間設置	範圍，精度	0.5～999.9s（0代表時間無限長）；±（0.2%×設定值+1個字）
測量表頭	電流範圍，精度	2.0～32.0A（或64A），±（2%×讀數值+2個字）
	電壓範圍，精度	3.0~10.0V ，±(2%×讀數值+5個字)
	電阻範圍，精度	10.0~99.9~100~600mΩ；±(2%×讀數值+5個字)
	時間範圍，精度	0.5～999.9s（0代表時間無限長）；±（0.2%×設定值+1個字）
系統一般規格
檢定與校準環境		23℃±5℃，（45～75）%RH ，粉塵少
使用環境		0 C ～40C,，（5～90）%RH ，粉塵少
存儲環境		-10℃～55℃，（5～95）%RH ，粉塵少
系統電源		220V±10%，50Hz±5%
系統功耗		最大1000VA（不含被測體的運行功率）
系統重量（不含包裝）		約40kg
外型尺寸（不含包裝，mm）		483(W)x 178(D)x 550(H)
