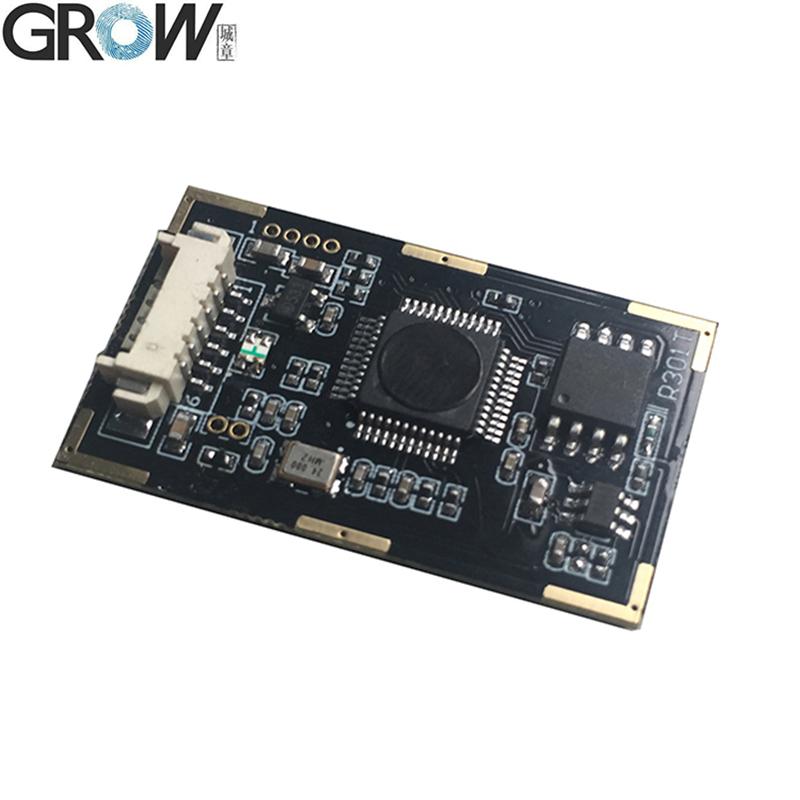

R301T指紋模塊

R301T指紋模塊採用進口電容小面狀採集芯片，集成了指紋算法芯片，是小型的一體式指紋模塊；具有指紋錄入、圖像處理、特征提取、模板生成、模板存儲、指紋比對,手指感應輸出信號

在電池供電場合，觸摸感應電源是DC3.3V-5V，電流是5uA左右， 必須是常供電，當有手指時感應輸出一個低電平，喚醒單片機給指紋模塊上電，從而達到省電的目的。



指紋模塊指示燈說明：

當發採集指紋指令給模塊時，藍燈亮一下，連續發採集指令，藍燈類似長亮

指紋錄入成功或比對通過，藍燈閃爍一下

指紋錄入或比對失敗，紅燈閃爍一下。

技術參數：

供電電壓：DC 4.2--6.0V

供電電流：

   工作電流：40mA

   峰值電流：60mA

指紋圖像錄入時間：＜0.1秒

窗口面積：10*10 mm

匹配方式：

   比對方式（1:1）

   搜索方式（1:N）

模板文件：496字節

存儲容量：1700枚

安全等級：五級（從低到高：1、2、3、4、5）

認假率(FAR)：＜0.0001%

拒真率(FRR)：＜1.0%

搜索時間：＜0.2秒（1:1000時，均值）

上位機接口：RS232（TTL邏輯電平）、USB

通訊波特率：(9600╳N)bps其中N=1～12（默認值N=6，即57600bps）

工作環境：

   溫 度：-20℃－+45℃

   相對濕度：10％RH－85％RH (無凝露)

儲存環境：

   溫 度：-40℃－+55℃

   相對濕度：＜85％H（無凝露）



適用於指紋鎖,指紋保險櫃,指紋門禁等場合



採集芯片尺寸，外形尺寸是33.4*20.4mm



R301T指紋模塊電路示意圖：

如果採用DC3.3V供電，下圖電源芯片2--3腳短路就可以，但需小心哦，電源接錯的話，瞬間燒燬模塊



指紋模塊配套安裝支架
