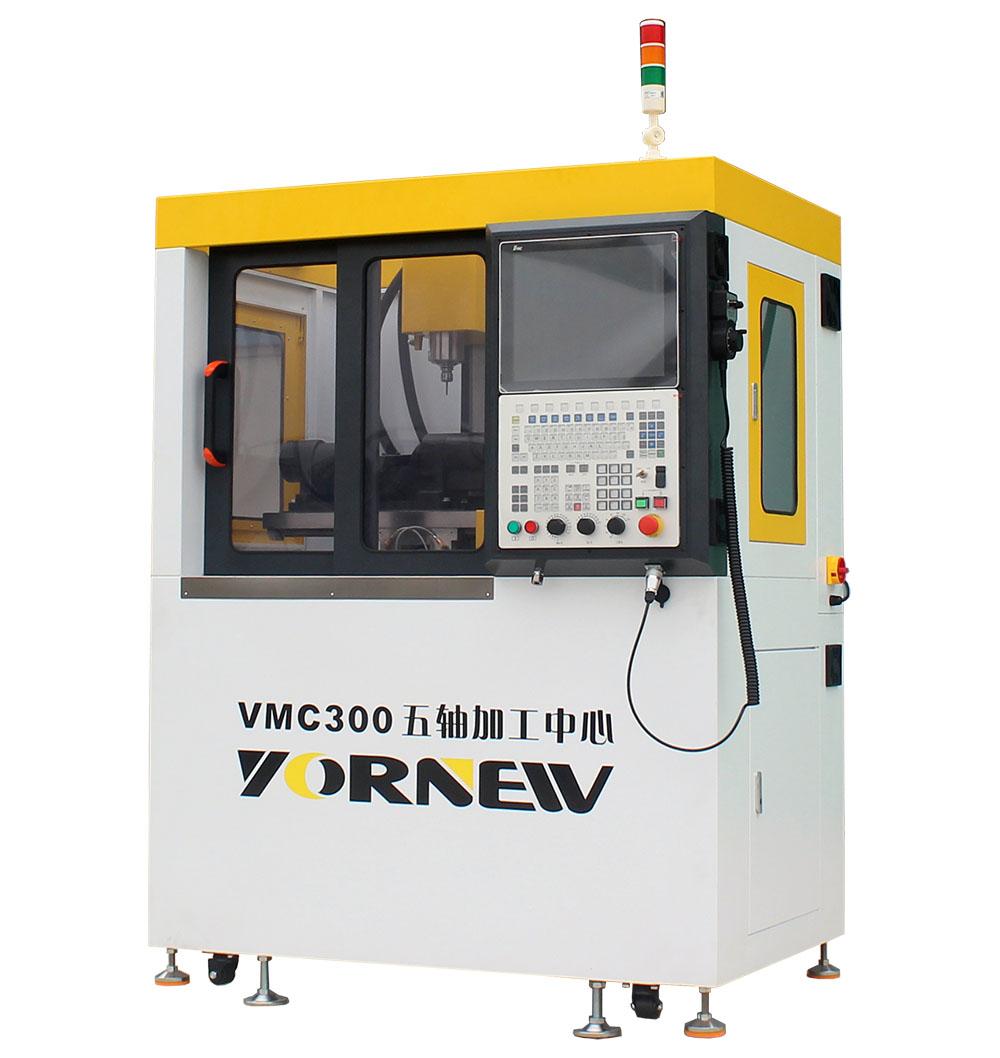

型號：VMC300

名稱：小型五軸加工中心

顯著特點

1、 使用220伏電壓，佔地小，耗電少，採用全封閉安全設計結構，提高觀摩安全性的同時又保障機器的結構穩固性美觀；

2、高強度樹脂砂鑄件，功能加大，5軸聯動，配置M5五軸聯動數控系統，適用國際通用程序，故障自動檢測報警功能、斷電記憶功能；

3、配置精密高速主軸單100-24000rpm，變頻G指令控制主軸轉速，主軸電機功率1.5Kw；

4、配置6工位快速換刀系統，換刀時間4S，使用氣壓0.6 Mpa，可極大提高複雜產品的加工效率及加工精度；

5、採用C3級精密雙螺母滾珠絲杆,經中周波熱處理及精密研磨，各軸施以預拉減少熱變形，定位及重覆精度高；

6、XYZ軸採用伺服電機，最快移動速度10000mm/min；

7、機器採用雷尼紹激光干涉儀精確檢測，確保各軸精度背隙,保証定位精度；

8、帶工冷冷卻系統，配有5軸電子手脈三檔可調極大地方便操作和對刀，機器配置有自動間歇潤滑系統；

9、配有移動腳輪和水平腳墊，放便設備的移動與定位；

10、加工材料廣氾，可以加工鋼件、銅件、鋁件、塑料件等。



適用行業：創客、創新實驗室、高校或職業院校數控理實一體化技術培訓教學，科研單位首板小零件加工等。



技術參數

●重複定位精度：0.02mm

●最大鑽孔直徑：10mm

●最大銑削直徑：10mm

●工作台：450×160mm

●X\Y\Z軸行程：300\175\270mm

●A軸行程：+60~-120度

●C軸行程：360度

●刀庫工位數：6工位

●最快換刀時間：4S

●軸聯動性：5軸聯動

●數控系統：M5五軸數控系統

●最快移動速度：10000mm/min

●最快切削進給：1-4000mm/min

●五軸減速結構：詣波減速

●電子手脈：5軸三檔可調

●主軸端部至工作台面距離：320mm

●工作台面距地面高度：780mm

●工作台 T 型槽尺寸 ：12 mm

●工作台 T 型槽個數：3

●主軸轉速：100-24000 轉/分鐘

●主軸電機功率：1.5 KW

●系統分辨率：0.00125mm

●指令編程格式：全面兼容國際標準G代碼和多種CAM軟件（MasterCAM，UG等）

●使用氣壓：0.6Mpa

●潤滑系統：自動潤滑系統

●使用電源：AC220V/50Hz

●外形尺寸：1360× 990 ×1800 mm

●重量：500 kg

隨機配件：工件冷卻系統、電子手輪、刀柄、刀柄拉釘、刀柄扳手、ER鎖夾頭、麻花鑽頭1把、銑刀2把、平口鉗、雙頭扳手、外六角螺栓、墊圈、T形螺母、腳輪4個，水平腳墊4個，數控系統說明書、數控系統電氣接線說明書、硬件說明書
