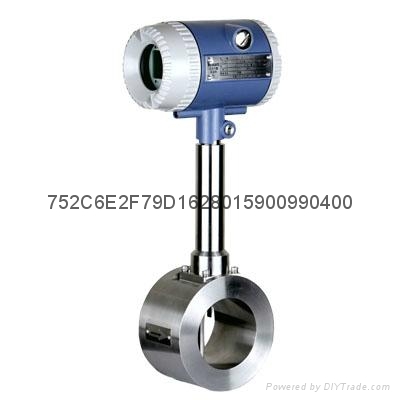

渦街流量計

渦街流量計
型號:YG
品牌:甬港科技
原產地:中國
類別:電子、電力 / 儀器、儀表 / 流量儀表
標籤︰渦街流量計 , 蒸汽流量計 , 氣體流量計
單價: -
最少訂量:1 件

產品描述

熱式氣體質量流量計:可用於測量各種形狀、材質管道(如圓管、方管、矩形管等,管徑從8mm10000mm或更大,各類金屬、塑料、水泥等材質)中的空氣、氮氣、氧氣、臭氧、氦氣、氦氣、氫氣、甲烷、乙烷、丙烷、乙烯、丙烯、一氧化碳、二氧化碳、笑氣、二氧化硫、硫化氫、氟化氫、磷化氫、氯氣、氨氣、氟利昂、異丁烷、正戊烷、甲烷、瓦斯、沼氣、各類高爐焦爐煤氣水煤氣半水煤氣混合煤氣、天然氣、含塵煙道氣、化工混合氣等各種單一或混合氣體(除乙炔氣)的標準狀態體積流量或質量流量。在結構上,與各類附件配合可分別組成管道式或插入式流量計。典型應用於制氣行業中各類氣體計量控制、石油化工行業各類氣體、火炬氣計量控制;電力行業中鍋爐一次風、二次風、磨煤風;鋼鐵行業各類煤氣空氣熱風,電子行業中高純度氣體;空調系統與核電行業中供暖通風;水處理行業曝氣池的空氣、沼氣;煤礦行業送風、瓦斯抽放;汽車摩托車製造業發動機空燃比試驗中空氣;實驗室氣體流量等的測量。

無須溫度壓力補償,1台表即可直接檢測氣體標準狀態下的體積流量或質量流量;

流量測量下限極低,幾乎從零開始測量,這是其它類型氣體流量計所無法比擬的;

精度高,靈敏度高,反應速度快,量程比極寬(可達10001),尤其適於貿易核算計量;

壓力損失極小,幾乎忽略不計,尤其適於大管徑低流速氣體的測量;

一體或分體型結構,整機構造簡單可靠,安裝維護量很少;

內部無可動件,堅固的316L不鏽鋼或鉭金屬封裝探頭,無污染,光潔抗粘污,耐腐蝕;

現場液晶顯示瞬時、累積流量,標準電流或電壓信號輸出,上()限報警等;

無須打開表蓋對累積流量復零,特別適合隔爆場合;斷電數據保護功能;

內置存儲器,利用電腦、讀寫器可實現在線維護,無須卸下流量計導致重新吹掃管線;

可選不斷流裝置在線拆裝、清洗探頭,尤其適合粘污氣體如焦爐高爐煤氣,無須切斷管道流量;

可選整流裝置,能極大地降低對前、后直管段的要求;

可選鉭金屬探頭,測量氯氣、光氣等強腐蝕性氣體。

技術指標

測量範圍:(20101.325KPa標準狀態下空氣為例)

管道式流量計DN80

插入式流量計DN≥80

DN

測量範圍Nm3/h

序號

標態下流速Nm/s

8

0-0.10-10

a

00.5

10

0-0.20-16

b

02.5

15

0-0.40-38

c

010

20

0-0.60-65

d

020

25

0-1.00-100

e

040

32

0-1.50-170

f

060

40

0-3.00-270

g

080

50

0-4.00-420

h

0100

65

0-6.00-710



精度:±1.0%(可選±0.5%

壓力:01.62.54.06.4MPa或負壓狀態

溫度:-40100200300或更高

顯示:LCD 31/2位瞬時流量、6位累積流量

信號輸出:420mA05V

報警輸出:上限或下限報警,觸點輸出(27VDC/1A

防爆等級:ExdCT3,証書編號GYB99320

供電電源:24VDC/350mA

工作原理

流量計探頭由一個測速傳感器、一個測溫傳感器組成。通電后測溫傳感器測得流體溫度Ta,測速傳感器被加熱到高于Ta的一定溫度Ts,電路保持T= Ts-Ta恆定。當流體流過探頭時,從測速傳感器上帶走一部分熱量,使Ts下降。電路為保持T恆定,需增加對測速傳感器的加熱功率。設該加熱功率為P,根據L.V.KING定理,即流體流過測速傳感器帶走的熱量與對測速傳感器的加熱功率相對應的原理,得P=A +B×ρv1/2)。式中AB為流體的物理常數。因此,可以通過測量加熱功率P來測量帶走這部分熱量的流體的質量流量。由於帶走這部分熱量的是流體的分子,所以測速傳感器直接測量的是流體的質量流速ρV,只須再乘以管道截面積就可以得到流體的質量流量。因此對於大管徑的流量測量,只需在標準管徑標定裝置上測定相應的質量流速,就可以測量大管徑中的氣體質量流量。



渦街流量計 1渦街流量計 2渦街流量計 3渦街流量計 4渦街流量計 5
