管道數控相慣線切割機

管道數控相慣線切割機
型號:PCPCM-16Ab
品牌:前山管道
原產地:中國
類別:工業設備 / 通用機械 / 焊接設備與材料
標籤︰管道切割機 , 相貫線切割機 , 管道切割機
單價: ¥526000 / 件
最少訂量:1 件

產品描述

前山管道管道数控相惯线切割机

前山管道管道数控相惯线切割机

前山管道管道数控相惯线切割机

前山管道管道数控相惯线切割机

前山管道管道数控相惯线切割机

管道數控相貫線切割機CNC Pipe Profile Cutting Machine



n  產品型號:PCPCM-16Ab/24Ab/32Ab/40Ab/48Ab/60Ab

n  適用管徑:DN400/DN600/DN800/DN1000/DN1200/DN1500

n  性能特點:等離子或/和火焰切割、3-6軸控制軸數、原裝進口工控機數控控制、觸摸屏人機界面、較高的定位和行走精度、驅動系統標配為卡盤式(可選配滾床式)



性能特點:

◆ 在線性能:較好(按流水作業在線設備進行設計)

◆ 坡口效率:≤5Min /道口(DN200、普通壁厚碳管道)

◆ 切割坡口:一次完成管子切斷和兩個(火焰切割)、一個(等離子切割)坡口加工

◆ 坡口質量:較好

◆ 相對價格:價格較固定式管道徑向端面坡口機高,較固定式管道高效切斷坡口機低

技術參數:

適用管徑:DN150-600(φ168-610)

適用壁厚:3-40(火焰切割)、1-18(等離子切割)

適用材質:碳鋼、合金鋼、低溫鋼(火焰切割)、不鏽鋼(等離子切割)

切割長度: 7500MM

坡口型式:V型

切割方向:徑向切割

滾床系統:

結構型式:三排滾輪,間距固定

滾床長度:8000MM

驅動方式:採用伺服電機+精密減速器

轉動速度:0.2-2MM/Min(可變頻無級調速)

滾床材質:碳鋼,表面發蘭處理

迴轉精度:<1.0MM

小車系統:

小車行程:7500MM(小車縱向移動)

割炬行程:650MM(割炬昇降)

切割方式:火焰和等離子

割炬角度:0-60度可調

割炬數量:三把(火焰切割)/一把(等離子)

切割電源:國產等離子電源(如用戶另有要求除外)

補償功能:切割頭具有浮動功能,以補償因管子橢圓而產生的對切割質量的影響

控制系統:SH-2000H火焰切割數控系統

定長系統:數控定長

物流系統:有要求時內置輸送輥道,兩端或一端配備物流輸送系統,採用手工或電動輸送

管道坡口機:http://www.jstrisn.com

管道自動焊機:http://www.jstrisn.net

聯繫電話:13611747409(戚先生)

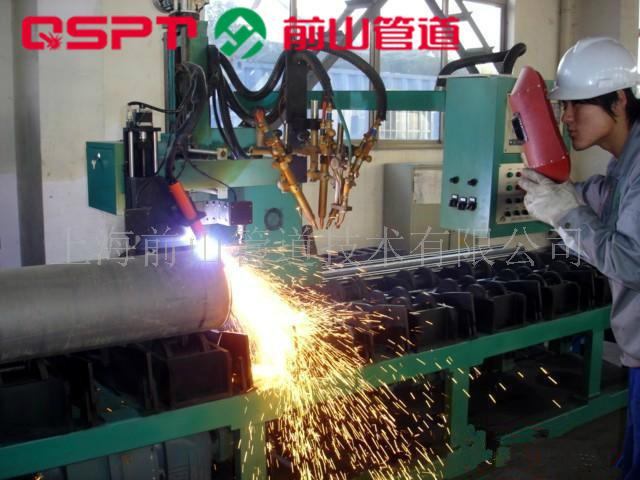

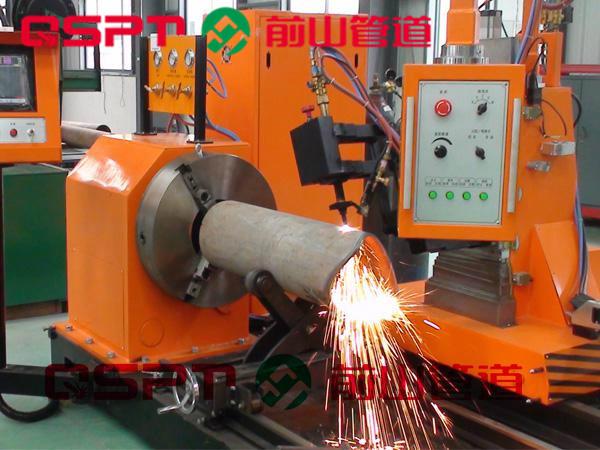

管道數控相慣線切割機 1管道數控相慣線切割機 2
