水暖床墊水泵 DC40H 揚程11M

水暖床墊水泵 DC40H 揚程11M
型號:DC40H
品牌:ZKSJ
原產地:中國
類別:工業設備 / 通用機械 / 泵及真空設備
標籤︰水暖床墊水泵 , DC40H , 揚程11米
單價: ¥65 / 台
最少訂量:1 台

產品描述

品牌 中科 型號 DC40H 材質 工程塑料
性能 耐磨 用途 潛水泵 驅動方式 磁力
輸送介質 清水泵 泵軸位置 臥式 葉輪結構 半開式葉輪
葉輪吸入方式 其他 流量 0.1-0.5(m3/h) 葉輪數目 6
揚程 1-11(m) 吸入口徑 10(mm) 排出口徑 10(mm)
結構原理 中開泵 級數 多級 重量 0.25(kg)
電壓 5-24(V) 規格 DC40H-1240,DC40H-1265,DC40H-1890,DC40H-2490,DC40H-24110

DC40H系列

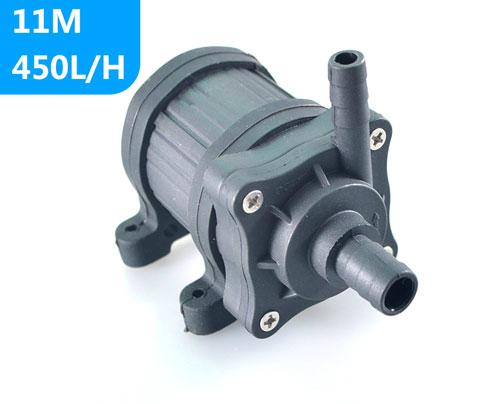

外觀圖

DC40H



參數規格

序號

類別

規格

1

泵體尺寸及重量

84.5mm*61.8mm*43.8mm; 220g

2

安裝尺寸

84.5mm*65mm*46mm;

2

水泵出水口外徑

8MM

3

水泵進水口外徑

11MM

4

驅動方式

無刷,磁力隔離

5

水泵殼體材料

PES/SPS/PPS/PA66+30%GF (可選配)

6

使用方式

連續使用

7

使用介質

水,油,以及其他酸碱溶液

8

最大工作溫度

60℃

9

功耗

2.5W~28.8W

10

額定電壓

12Vdc或24Vdc

11

使用電壓

5Vdc ~ 12Vdc或5Vdc ~ 24Vdc

12

最大負載電流

1.2A

13

最大流量

7.5L/MIN

14

最大靜態揚程

11M

15

噪音

<40dB

16

防水等級

IP68(可潛水安裝)

17

壽命

大於30000小時

18

供電方式

太陽能板,蓄電池,適配器,電源模塊

19

保護功能

可選配缺水保護、空轉保護、堵轉保護、卡死保護

20

調速功能(調功率)

可選配PWM調速,0~5V模擬信號調速,電位器調速

21

水泵特點

1、體積小,效率高,壽命長,噪音低;

2、陶瓷軸芯,碳纖維石墨軸套超級耐磨;

3、死亡率低於0.5%

4、無碳刷無磨損,採用電子換向,

5、水電隔離,環氧樹脂灌封,完全防水,防漏電;

水泵內部結構特點

 带水印水泵配置及结构介绍_副本


參數表(僅供參考,水泵24V揚程調製範圍3~11M,18V揚程範圍2-9M,12V揚程,範圍2-6.5M)

型號

電壓

最大負載電流

最大揚程

開口流量

最大功耗

  V (dc)

A

m

L/H

W

DC40H-1240

12

0.50

4.0

270

6.0

DC40H-1265

12

1.2

6.5

360

14.4

DC40H-1890

18

1.20

9.0

420

21.6

DC40H-2490

24

0.90

9.0

420

21.6

DC40H-24110

24

1.20

11.0

450

28.8

選型注意事項

  • 選型時務必給出使用環境:例如連續工作時間、水溫、介質等,水泵功率超過24W的就不適合長期在60度以上水溫連續工作,請務必與專業人員溝通以便選擇最合適的水泵型號!
  • 上述電流為水泵的開口電流即當水泵直接放入水中不接任何系統時的電流,也為水泵最大電流,當水泵接上系統之後水泵的工作電流會降低到最大負載電流的70%-85%。
  • 水泵的揚程為最大送水高度,即到達最大揚程點的流量為零。
  • 水泵的流量為水平流量,即水平抽水的流量。

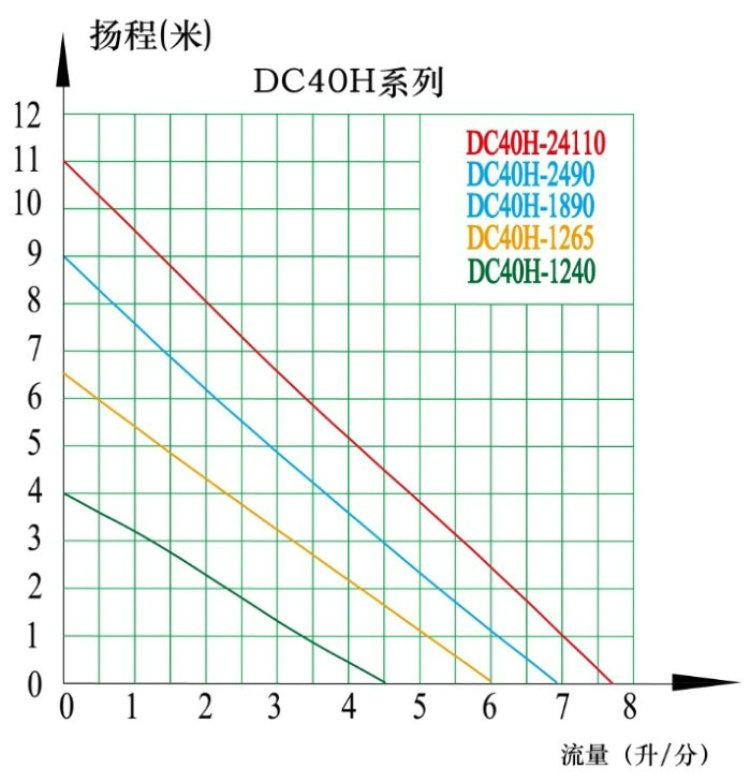

流量-揚程曲線圖DC40H中文曲线

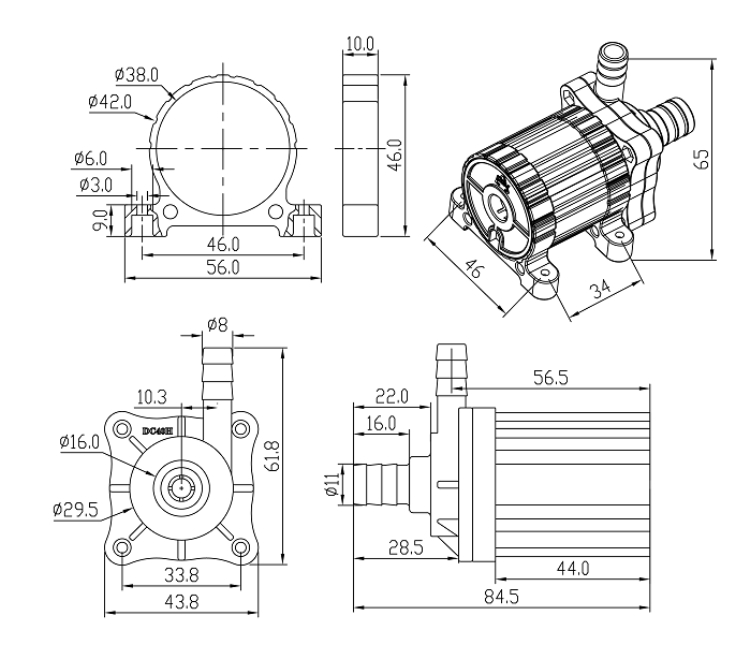

泵體尺寸及硅膠安裝支架尺寸圖DC40H尺寸

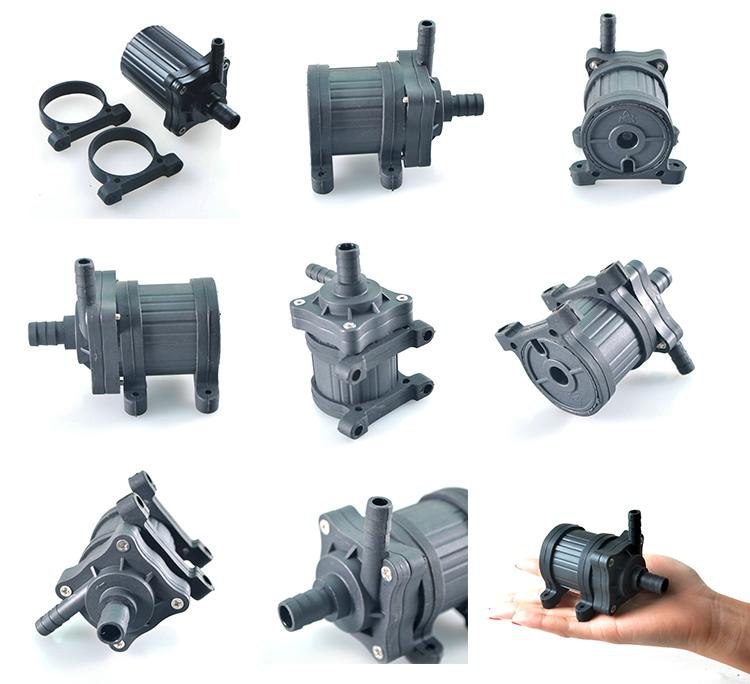

 產品細節圖

4




應用範圍電動汽車散熱系統,自動化設備水循環,水制冷等電器,飲水機,衛浴產品,碎紙機,無土栽培,水暖床墊,

空調抽水,水族魚缸,桌面工藝品,足浴盆,水暖床墊,熱水器,電腦水冷,水冷風扇,醫療器械,製藥系統,化工,循環系統,

冷卻散熱系統,制冷系統,水冷空調,水冷風扇,移動洗澡機,太陽能噴泉,太陽能循環系統,家庭增壓系統,別墅供水系統,

小型灌溉系統,水處理系統,小型供水系統,汽車循環系統,汽車加熱系統,機床,家用電器,廚房電器,衛浴產品,熱水循環系統

產品檢驗

两厢直流水泵特点中文

產品爆炸圖产品爆炸图改

選型指南


 undefined


型號

電壓(DC)

電流範圍

最大揚程

最大流量

進水口徑

出水口徑

調速

空轉/卡死保護

DC30A

5~12V

0.1~0.35A

 3m

4L/MIN

8mm

8mm

定做

選配

DC40

6~24V

0.15~1.2A

 8m

11L/MIN

14mm

10mm

PWM/0~5V/手動

選配

DC40A

6~24V

0.15~1.2A

 6m

14L/MIN

14mm

14mm

PWM/0~5V/手動

選配

DC40C

6~24V

0.15~1.2A

 6m

15L/MIN

4分螺紋

4分螺紋

PWM/0~5V/手動

選配

DC40D

6~24V

0.15~1.2A

 8m

10L/MIN

10mm

10mm

PWM/0~5V/手動

選配

DC40F

6~24V

0.15~1.2A

 6m

16L/MIN

4分螺紋

4分螺紋

PWM/0~5V/手動

選配

DC40H

6~24V

0.15~1.2A

 11m

7.5L/MIN

11mm

8mm

PWM/0~5V/手動

選配

DC50

6~24V

0.15~3.8A

7m

44L/MIN

22mm

22mm

PWM/0~5V/手動

選配

DC50A

6~24V

0.15~3.8A

 5m

60L/MIN

27mm

27mm

PWM/0~5V/手動

選配

DC50B

6~24V

0.15~3.8A

 13m

30L/MIN

20mm

20mm

PWM/0~5V/手動

選配

DC50C

6~24V

0.15~3.8A

 8m

42L/MIN

4分螺紋

4分螺紋

PWM/0~5V/手動

選配

DC50D

6~24V

0.15~3.8A

 8m

42L/MIN

20mm

20mm

PWM/0~5V/手動

選配

DC50E

6~24V

0.15~3.8A

 15m

25L/MIN

4分螺紋

4分螺紋

PWM/0~5V/手動

選配

DC50F

6~24V

0.15~3.8A

 15m

25L/MIN

4分螺紋

4分螺紋

PWM/0~5V/手動

選配

DC50G

6~24V

0.15~3.8A

8m

40L/MIN

4分螺紋

4分螺紋

PWM/0~5V/手動

選配

DC50K

6~24V

0.15~3.8A

16m

23L/MIN

14mm

14mm

PWM/0~5V/手動

選配

DC50W

24V

1~3.8A

造浪

28000L/H

潛水

58mm

變頻調速控制

選配

DC50Q

24V

1~3.8A

 5m

5000 L/H

1寸螺紋

1寸螺紋

變頻調速控制

選配

DC60Q

24V

1~5A

5m

12000L/H

1.2寸螺紋

1.2寸螺紋

變頻調速控制

選配

備註:

1、揚程流量範圍內的都可以定製。

2、進出水口尺寸,連接方式可開模定製。

3、調速方式可以定製,可定製控制系統,也可根據系統定製水泵。

4、工作溫度常規60度以內,可以定做100度的,詳情請查看相關係列具體信息。

5、可定做食品級水泵。

6、可定做靜音水泵。

詳細型號及參數請查詢中科世紀官網:http://www.smalldcpump.com

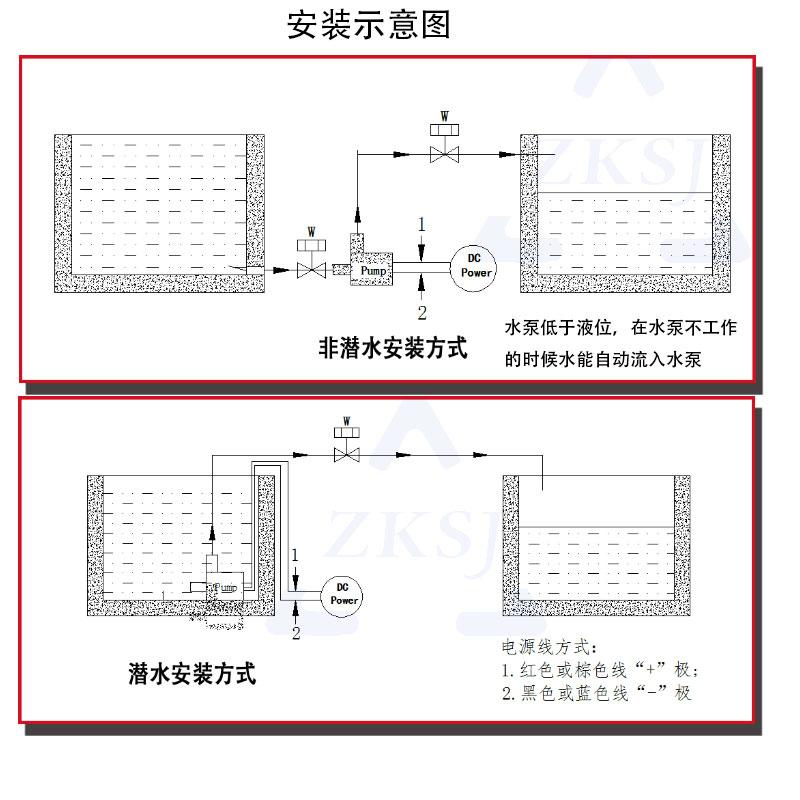

安裝方式
