SIGMA 輕型橫走式機械手

SIGMA 輕型橫走式機械手
型號:SHX-SERIES
品牌:西格瑪
原產地:中國
類別:工業設備 / 其他工業設備
標籤︰機械手 , 注塑機械手 , 壓鑄機械手
單價: -
最少訂量:1 件
發送查詢
点击这里给我发消息

產品描述

undefined


SHX-SERIES

Light-duty Beam Robots

輕型橫走式機械手       對象成型機:Recommended l.M.M  50-350T

Features 特點

  • 手臂採用高強度鋁合金結構梁配合精密線性滑軌,低噪音、壽命長。
  • 上下手臂為雙截式結構,可選擇單臂或雙臂。
  • 雙截式手臂為特殊設計之皮帶倍速機構,除了降低手臂之高度,另可增加上下行速度。
  • 橫行AC伺服馬達驅動,實現多點停放功能,定位精度達±0.1mm。





Controller 控制器

  • 彩色屏幕顯示。
  • 模具數據記錄,可記錄20種模具。
  • 內置固定程式12套,並具備教導程序自由編輯功能。
  • 用戶管理功能。
  • 自動偵測故障並警報記錄功能。
  • 可指示操作時間為0.01秒的細微動作。
  • 可預留接點可連接輸送帶、承接台等外圍設備。
  • 選購CE規格(EUROMAP & SPI)



Common Specifications 基本參數

電源

Power source

工作氣壓

Working pressure

最大容許氣壓

Max allowed pressure

驅動方式

Dirven system

側姿

Swivel

控制系統

Control system

AC220V±10V 50/60HZ

5kgf/ cm²  0.49Mpa

8kgf/cm²  0.8Mpa

Y AC servo motor

X,Z pneumatic cylinder

90º Fixed Pneumatic

CF-350


General Specifications  綜合參數

機型

Model

電源容量

(kva)

Power capacity

適用成型機

(ton

Recommended I.M.M

橫行行程

(mm

Traverse stroke

橫行驅動方式

Traverse driven

引拔行程

(mm

Crosswise stroke

上下行程

(mm

Vertical stroke

最大荷重

(kg)

Max.loading

取出時間(ses

Dry take out time

全循環時間

(sec)

Dry cycle time

空氣消耗量(Ni/cycle)

Air onsumption

淨重

(kg)

Net weight

SHX700

WD/WS

1

50-220

1100

標準Y:AC

伺服馬達驅動

P:200R:150

700

3

1.3

8.1

20

150-195

SHX900

WD/WS

200-350

1300

P:300R:150

900

1.4

9

23

160-230

機型表示:  W:雙截式  S:成品臂  D:成品臂+料頭臂  Y:橫行AC伺服馬達驅動

付款方式︰TT

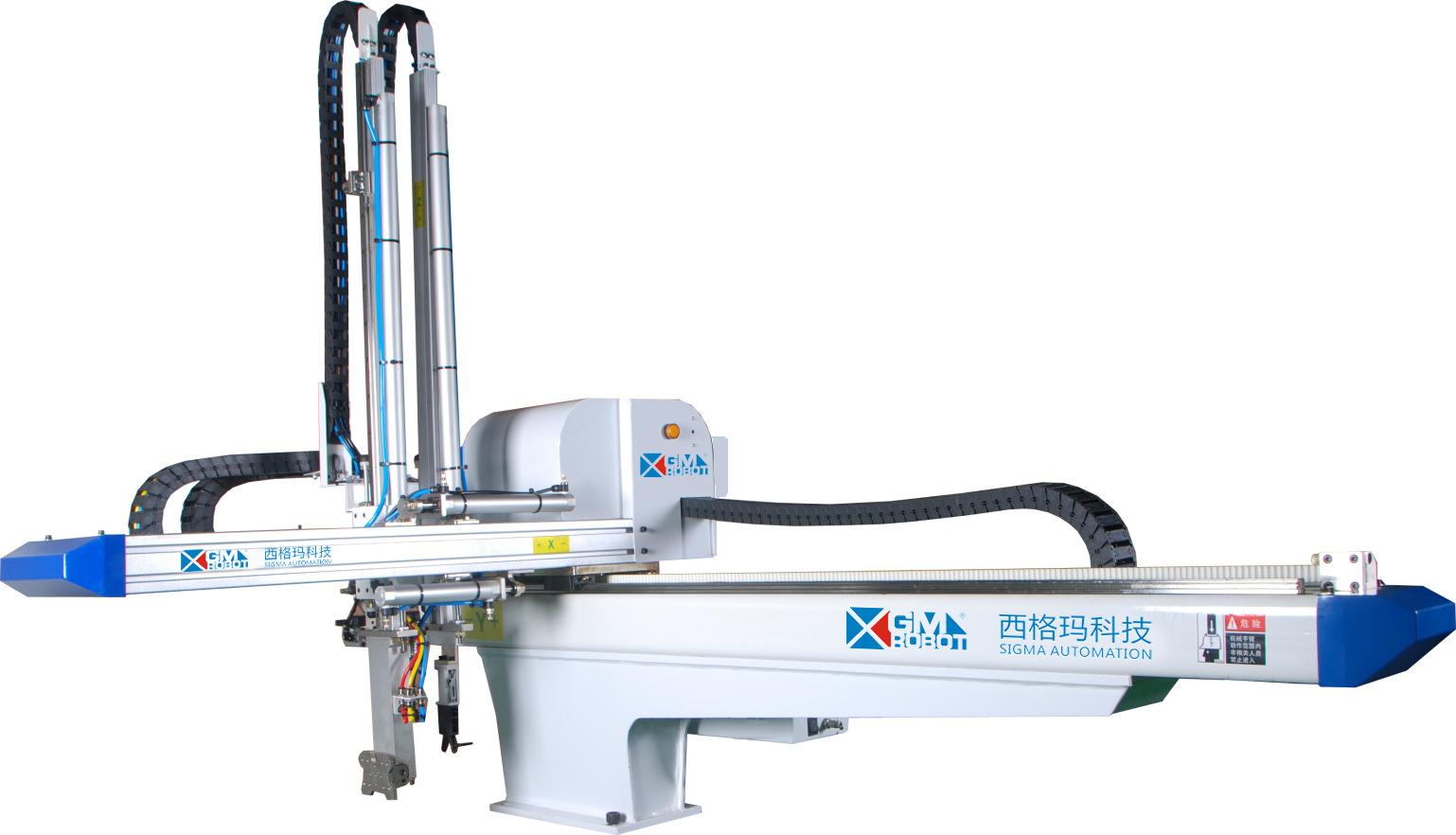

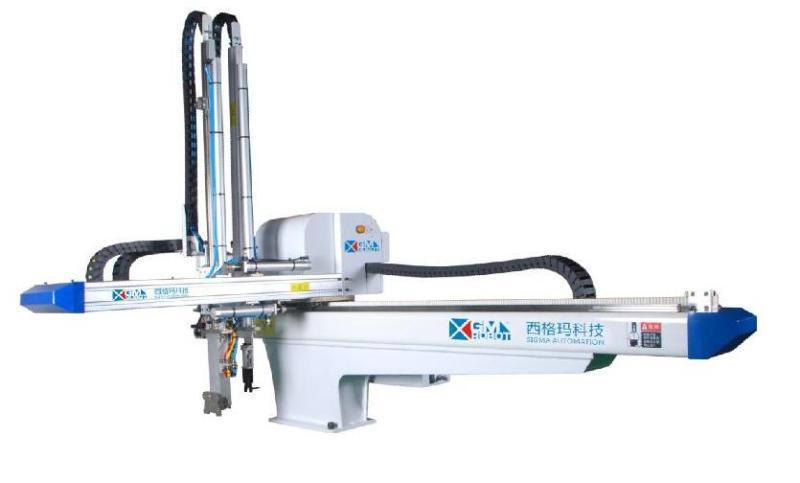

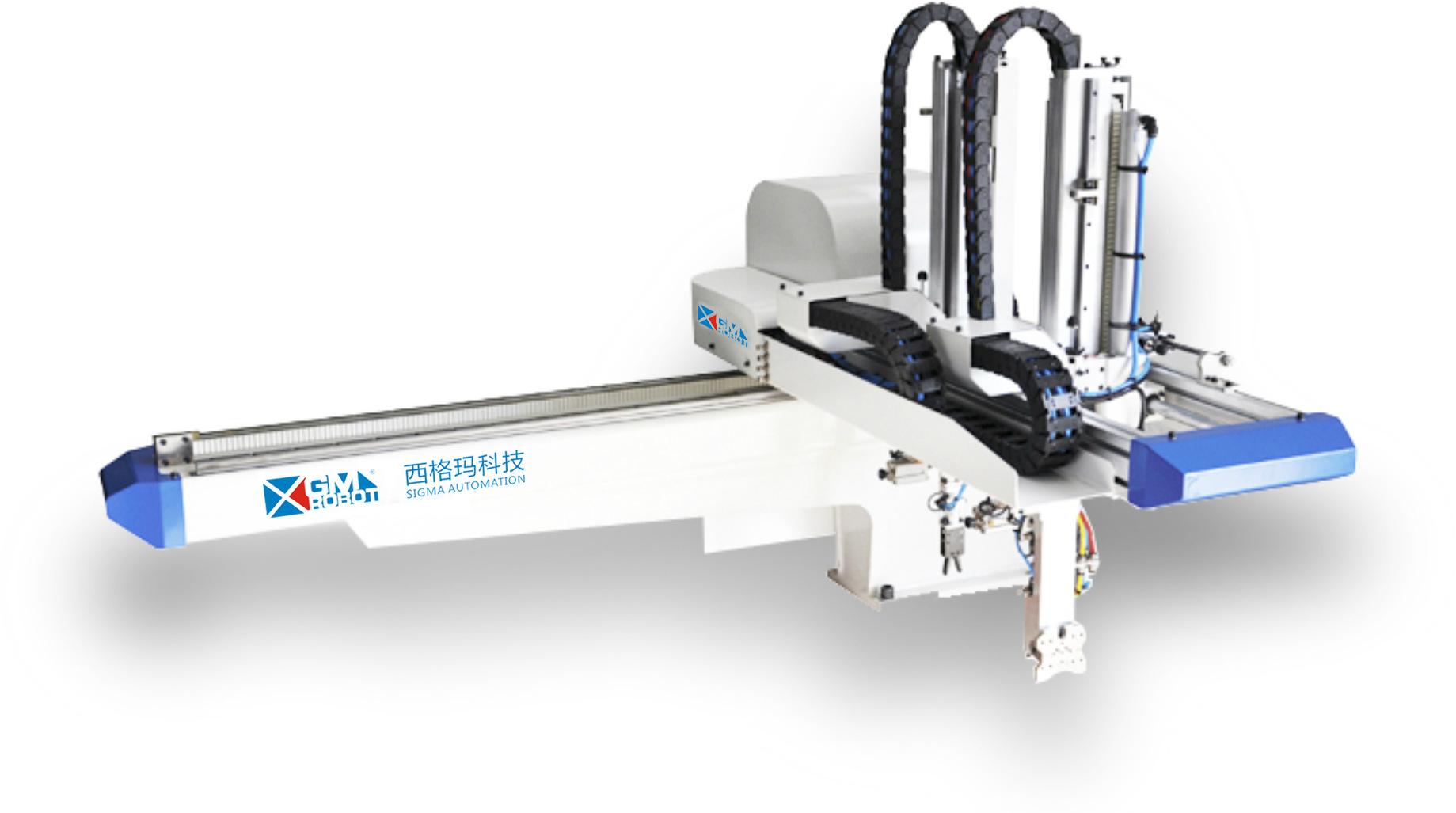

SIGMA 輕型橫走式機械手 1SIGMA 輕型橫走式機械手 2SIGMA 輕型橫走式機械手 3
