一、 功能說明:                           EC3308C  聖誕8首



1.歌曲內容： (8首聖誕音樂)



1. Jingle Bells 5. Joy To The World



2. We Wish You A Merry Christmas 6. The First Noel



3. Silent Night 7. Hark! The Herald Angel Sing



4. Deck The Halls 8. Oh, Christmas Tree



2.觸發方式： (3個按鍵，4個撥動開頭)

PC0: 按鍵K1，順序播放單曲 (E/U/I 觸發)

(可選擇八種不同功能之一種，由PA1、PA2、PA3 所組成的八種邦定選項來決定能。)

PC1:撥動開頭S1，順序循環播放八首歌曲 (L/H/R 觸發)

PC2: 按鍵K2，順序播放單曲 (E/U/R, On/Off 觸發)

PD1: 按鍵K3，三級音量控制鍵。(大/中/小)

PA0: IR接收，用來遙控觸發。

PA1、PA2、PA3:撥動開頭 S2、S3、S4，有八種邦定選項。



3.輸出信號： (1個LED隨音樂閃爍，2個同步輸出高、低訊號，3色LED隨不同歌曲呈現不同顏色)

PB1: LED 隨歌曲旋律閃爍。 (Drive 輸出，LED Æ GND) PB0: Busy_High。 (Drive 輸出，LED Æ GND)

PC3: Busy_Low。 (Sink 輸出，LED Æ VDD)

PB2, PB3, PD0: PB2接紅燈LED, PB3接綠燈LED, PD0接藍燈LED。 (Sink 輸出，LED Æ VDD)



4.振盪模式：(內阻/外阻振盪邦定偵測) 內部振盪模式，將OSC腳接地，精密度 +/- 1% 頻率； 若要改變播放速度，可用外部振盪模式，將OSC腳接振盪電阻到VDD。



聲音輸出：(PWM/DAC輸出自動偵測)

PWM 輸出直推8~64歐姆喇叭；

DAC 輸出接8050電晶體做甲類放大(音量比PWM輸出小)，當需要更大音量時可以外接功放IC (ISD8101)。





二、 直流參數：



工作電壓範圍 VDD: 2.0 ~ 5.5V 內置振盪電阻 INT_OSC: +/- 1% 誤差

靜態電流 Isb ≤ 1uA @4.5V 工作電流 (無負載) Iop: 3mA @4.5V

IO輸入電流 Iih: 10uA @4.5V IO輸出電流 Iol: 40mA, Ioh:22mA@4.5V

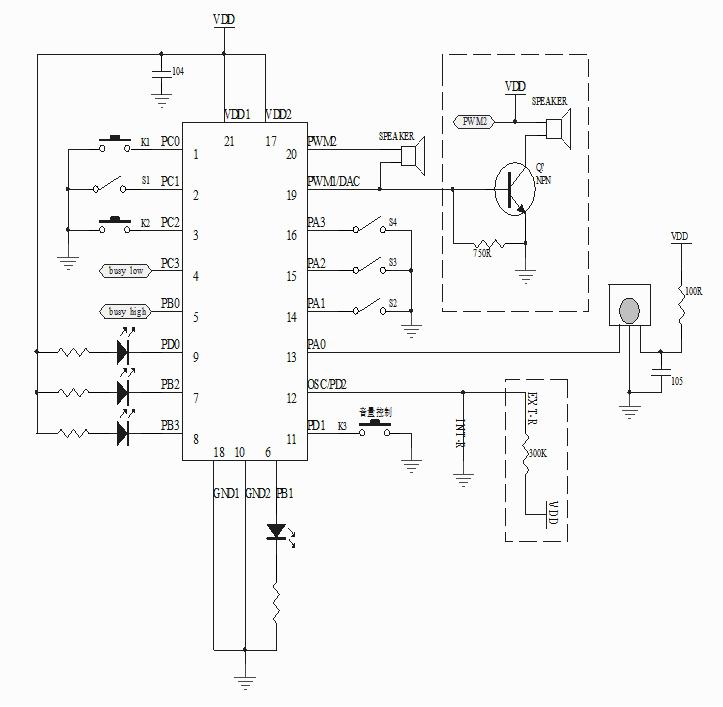

三、 參考電路圖：
