RGB功率擴展器BC-960-5A/8A

RGB功率擴展器BC-960-5A/8A

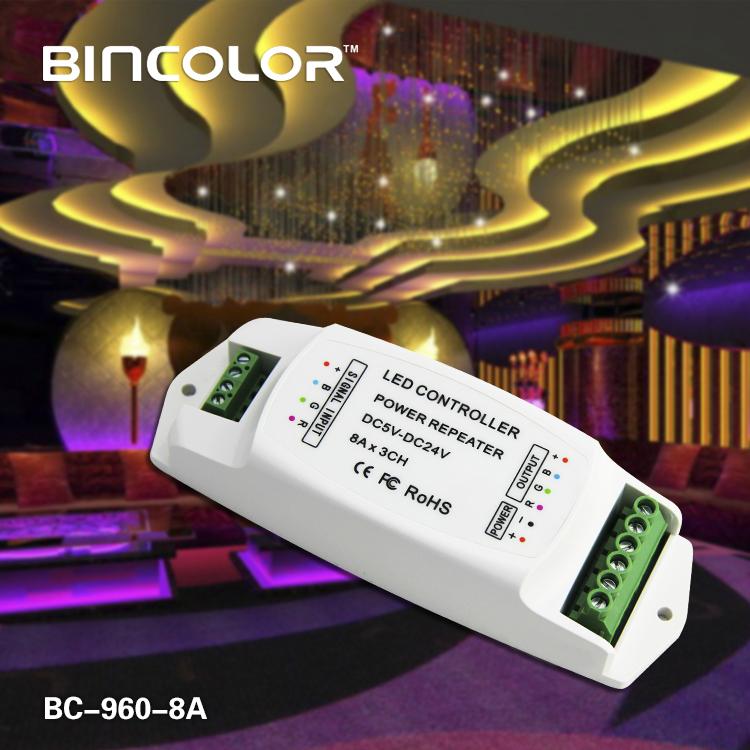

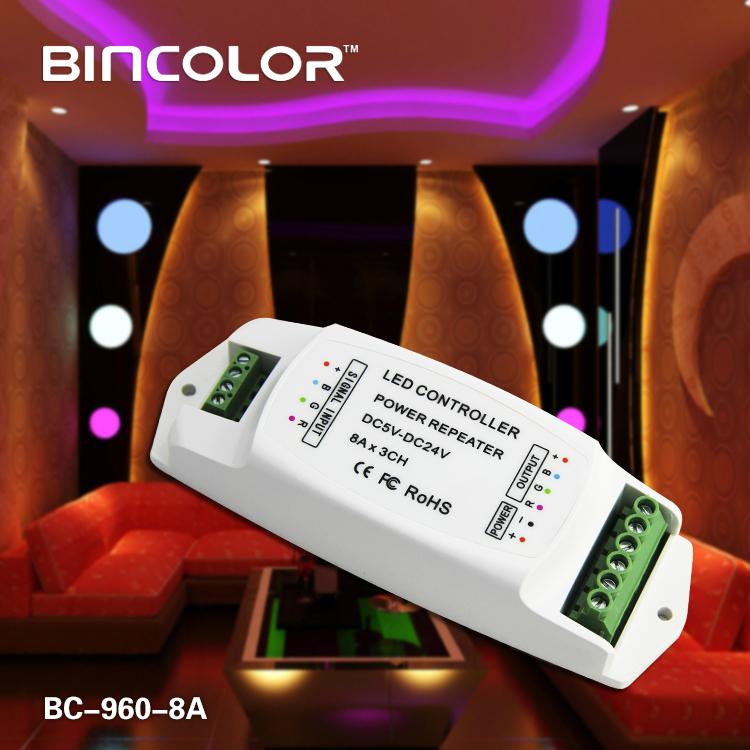

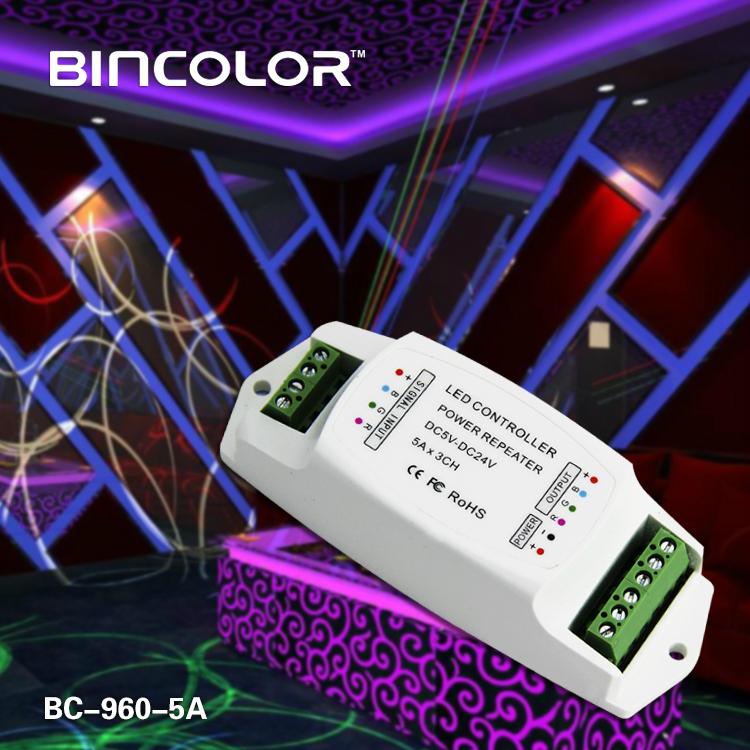

型號:BC-960-5A/8A
品牌:繽彩
原產地:中國
類別:電器、照明 / 遙控器
標籤︰RGB功率擴展器 , LED功率放大器 , 3路功率放大器
單價: ¥1 / 件
最少訂量:1 件

產品描述

6

RGB功率擴展器 LED功率放大器3路5A 繽彩BC-960-5A



3路LED功率放大器BC-960-5A/8A:

     LED功率擴展器適用於PWM控制的LED控制器,調光器的功率放大,每增加一個擴展器就可以多連接一倍至三倍的LED燈數量,理論上可以連接無限個功率擴展器。功率擴展器有恆壓和恆流的型號,可以混合連接,方便不同電壓、大功率和小功率的LED燈具統一控制。不論是我司產品或者其他公司的產品,只要是PWM控制,電壓合適,都可以使用此系列功率擴展器。

 性能參數:

型號

BC-960-5A

BC-960-8A

輸入電源

DC12V-DC24V

DC12V-DC24V

最大負載電流

5A/路×3

8A/路×3

輸出信號

恆壓PWM

恆壓PWM

輸出最大功率:

180W(12V)360W(24V)

288W(12V)580W(24V)

產品尺寸:

L125×W45×H36(mm)

L165xW56xH36 (mm)

包裝尺寸:

L130×W47×H42(mm)

L170xW77xH45 (mm)

產品重量

105g

150g



功能與特點:

1.三通道RGB輸出,5A/CH,共15A;8A/CH,共24A。

2.接受PWM控制信號。

3.理論上可連接無限個功率放大器,無限放大功率。

4.控制器和放大器之間距離可達500米。



外型尺寸:



接線說明:

1、3路5A功率擴展器與RGB擴展器的接線示例:

2、3路8A的功率放大器與LED控制器的接線示例:



更多同類產品:

LED功率擴展器BC-963是一款支持高頻共陽極PWM脈衝信號輸入的3路5A LED功率放大器,該款產品帶有過流保護、短路保護。

功率擴展器有1路的、3路的、4路的,分別用於單色LED燈、rgb幻彩燈、rgbw全彩燈。另外還有恆壓和恆流的型號,可以混合連接,方便不同電壓、大功率和小功率的LED燈具統一控制。用於PWM控制的LED控制器,調光器的功率放大,理論上可以連接無限個功率擴展器。恆流與恆壓的擴展器可以混接。

   性能參數:

型號:



1路高頻擴展器



3路高頻擴展器



4路高頻擴展器

輸入電源:

DC5V-DC24V

DC5V-DC24V

DC5V-DC24V

最大負載電流:

10A×1路

5A/路×3

RGB: 3A×3CH     W: 9A×1CH

輸出信號:

恆壓PWM

恆壓PWM

恆壓PWM

輸出最大功率:

50W(5V)120W(12V)240W(24V)

75W(5V)180W(12V)360W(24V)

RGB:36W×3CH    W:108W(12V)

RGB:72W×3CH   W:216W(24V)

產品尺寸:

L176×W46×H30(mm)

L176×W46×H30(mm)

L176×W46×H30(mm)

包裝尺寸:

L178×W48×H35(mm)

L178×W48×H35(mm)

L178×W48×H35(mm)

產品重量:

120g

135g

 140g



功能與特點:

1、pwm功率放大器需要一個恆壓開關電源提供電壓,自動適應DC5-24V。

2、共陽極輸入、輸出接口。

3、上電下電記憶功能,輸出過流保護、短路保護。

4、支持高頻率共陽極PWM脈衝信號輸入。

5、可配合LED控制器,DMX512解碼器,LED調光器實現聯機控制,可實現豐富的變化效果。



外型尺寸:




 undefined




———————————————————————————————



產品包裝:
