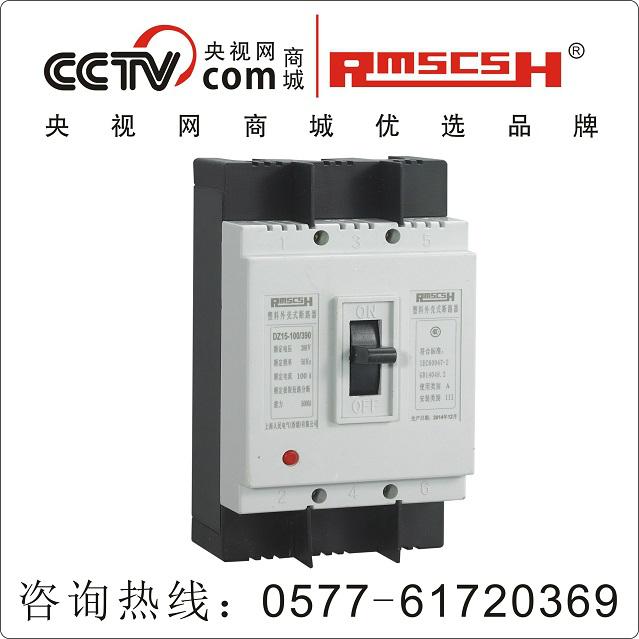

DZ15-100/390 空氣開關

常規型號：

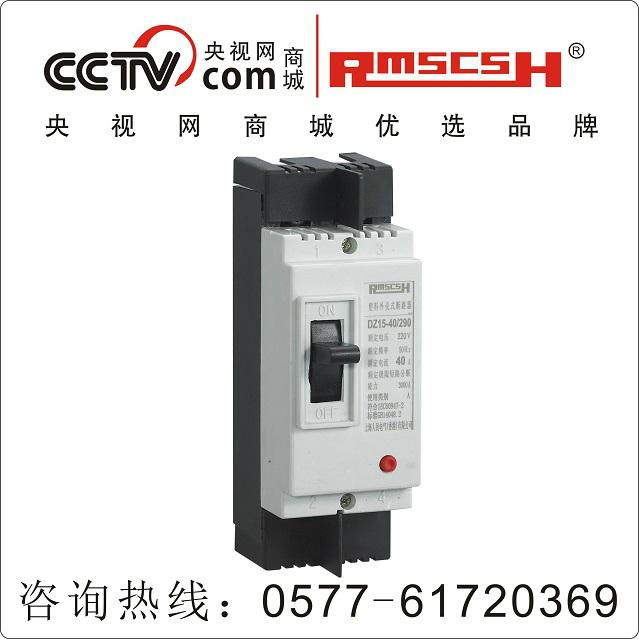

DZ15-40/290 黑色

DZ15-40/290 透明

DZ15-40/390 黑色

DZ15-40/390 透明

DZ15-100/290黑色

DZ15-100/290透明

DZ15-100/390黑色

DZ15-100/390透明



　　

透明空氣開關 DZ15-100/390 上海人民斷路器



1 適用範圍

DZ15系列塑料外殼式斷路器簡稱（空氣開關），適用於交流50Hz，額定電壓為220V或380V，額定電流至100A的電路中，作為配電、電動機的過載及短路保護用，亦作為線路不頻繁轉換及電動機不頻有載操作條件操作循環次數操作保護種類繁啟動之用。

DZ15系列塑料外殼式斷路器派生的透明外殼式斷路器,蓋子採用新型、耐高溫、高強度聚碳酸酯材料製作而成,可直觀判斷觸頭的通斷狀態,廣氾用於建築工地臨時用電場所。DZ15系列本斷路器符合GB14048.2標準

保護種類

代號

配電保護用過電流脫扣器

1

 電動機保護用過電流脫扣器　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　



2.正常工作條件及安裝條件

2.1 安裝地點的海拔不超過2000m

2.2 週圍空氣溫度

2.2.1 週圍空氣溫度上限不超過+40℃

2.2.2 週圍空氣溫度24h的平均值不超+35℃

2.3.3 週圍空氣溫度下限不低於-5℃

2.3 大氣條件

大氣的相對濕度，在週圍最高溫度+40℃時不超過50%，在較低溫度下可以有較高的相對濕度，在最濕月的月平均最低溫度不超過+25℃時，該月月平均最大相對濕度為90%，並考慮到溫度變化發生在產品表面上的凝露。

2.4 安裝條件

安裝在無衝擊振動及無雨雪侵襲的地方，上接線端子接電源側，下接線端子接負載側，與垂直面的傾斜度不超過5°。

2.5 安裝類別：Ⅲ。

2.6 污染等級：3。

3 主要參數及技術性能

3.1 DZ15系列塑料外殼式斷路器的技術參數見表

型號

額定電壓(Un V)

殼架等級額定電流(A)

極數

額定電流(A)

額定極限短路分斷能力(Icu kA)

額定運行短路分段能力(Ics kA)

飛弧距離(mm)

DZ15-40

220



1

6

3

3

≤50





40

2

10、 16









380





20 、25





,







3

32 、40







DZ15-100　　　　

380

100



10、 16

5

2.5

≤70

3.2 主電路中不導致誤動作的過電流極限值

斷路器在多相電路不平衡負載時及平衡負載時，不導致誤動作的過電流極限值為6In。

3.3 操作循環次數與試驗參數符合表3規定

保護種類

有載操作條件

操作循環次數

操作



接通

分斷

cosφ

有載

無載

總計

循環次數

保護電動機用

Un 6In

0.17Un 6In

0.35

1500

8500

10000

120/h

配電線路用　　　　　　

Un In　　　　　　　　　　　　

Un　　　　　　　　　　　　　　

0.8　　　　　　　　

1500　　　　

8500　　　　

10000　　　　

 120/h　　　　　　　　　　　　　　　　　　　　　　

3.4 過電流脫扣器的保護特性

3.4.1 配電保護用斷路器過電流脫扣器的保護特性(見表)

週圍空氣溫度

試驗電流/額定電流

脫扣時間

起始狀態





In>63A

In≤63A



+30±2℃　　　　　　　　　　　　　　　　

1.05

2h內不脫扣

1h內不脫扣<, SPAN style="FONT-FAMILY: 'Arial'; BACKGROUND: rgb(255,255,255); COLOR: rgb(51,51,51); FONT-SIZE: 9pt; mso-shading: rgb(255,255,255)">

冷態開始



1.30　　　　　　　　　　　　　　　　　　　　　　　　

2h內脫扣　　　　　　　　　　　　

1h內脫扣　　　　　　　　　　　　　　

熱態開始　　　　　　　　　　　　　　　　

3.4.2 電動機保護用斷路器過電流脫扣器的保護性能(見表)

週圍空氣溫度

試驗電流/額定電流

試驗時間

起始狀態

+20±2℃

1.05

2h內不脫扣

冷態開始

1.20

2h內脫扣

熱態開始

-5±2℃

1.05

2h內不脫扣

冷態開始

1.30

2h內脫扣

熱態開始

+40±2℃　　　　　　　　　　　　　　　　　　　　　　　　　　

1.00

2h內不脫扣

冷態開始

1.20　　　　　　　　　　　　　　　　　　　　　　　　　　　　

2h內脫扣　　　　　　　　　　　　　　　　　　　　　　　　　　

熱態開始　　　　　　　　　　　　



3.4.3 瞬時過電流脫扣器電流整定值

配電用斷路器瞬時過電流脫扣器電流整定值為10In，電動機保護用斷路器瞬時過電流脫扣器電流整定值為12In，其準確度為±20%。

3.4.4 斷路器過電流脫扣器的

4.外形尺寸和安裝尺寸

斷路器的外形和安裝尺寸見下圖表。

殼架等級額定電流(A)



5.安裝

1．安裝前核實裝箱單上的內容，核對銘牌上的參數與實際需要是否相符，再用螺釘(或螺栓)將斷路器垂直固定在安裝板上。

2．主電路接線

a．板前接線：用對應截面銅導線(見表5)。剝去適量長度的絕緣外層，插入線箍的孔內，將線箍的外包層壓緊，包牢導線，然後將線箍的連接孔與斷路器上固

定，再與銅排固定。

3．輔助電路接線

輔助電路按斷路器相應銘牌所示接線。

4．插入隔板。

5．檢查

a．斷路在工作前，對照安裝要求進行檢查，其固定連接部分應可靠；反復操作斷路器幾次，其操作機構應靈活，可靠。

6．使用與維護

a．週期性檢查，在傳動部位加潤滑油。

b．週期性檢查，清除外表層塵埃；保持良好絕緣。保持良好滅弧效果。如滅弧室損坏斷路器則不能繼續使用。

c．週期性檢查，清除滅弧室內壁和柵片上的金屬顆粒黑煙灰，保持良好滅弧效果。如滅弧室損坏斷路則不能繼續使用。

d．長期使用后， 可清除觸頭表面的毛刺和金屬顆粒，保持良好電接觸。

以上4項的維護，需具有一定專業技術技能的人員才可進行，其他非熟練人員不得實施。

e．在選用斷路器器時，斷路器上的技術參數應與實際的要求相符。

f．斷路器、各種特性與附件由製造廠整定，使用中不可任意調節。

g．斷路器在過載或短路保護后，應先排除故障，再進行合閘操作。

h．斷路器在使用或貯存、運輸過程中，不得受雨水侵襲和跌落。
