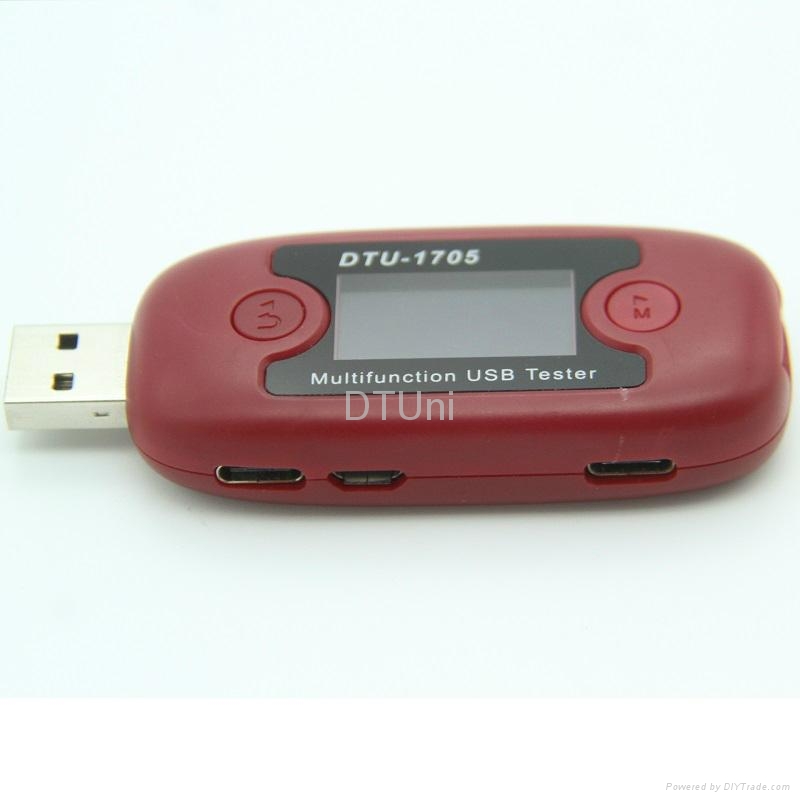

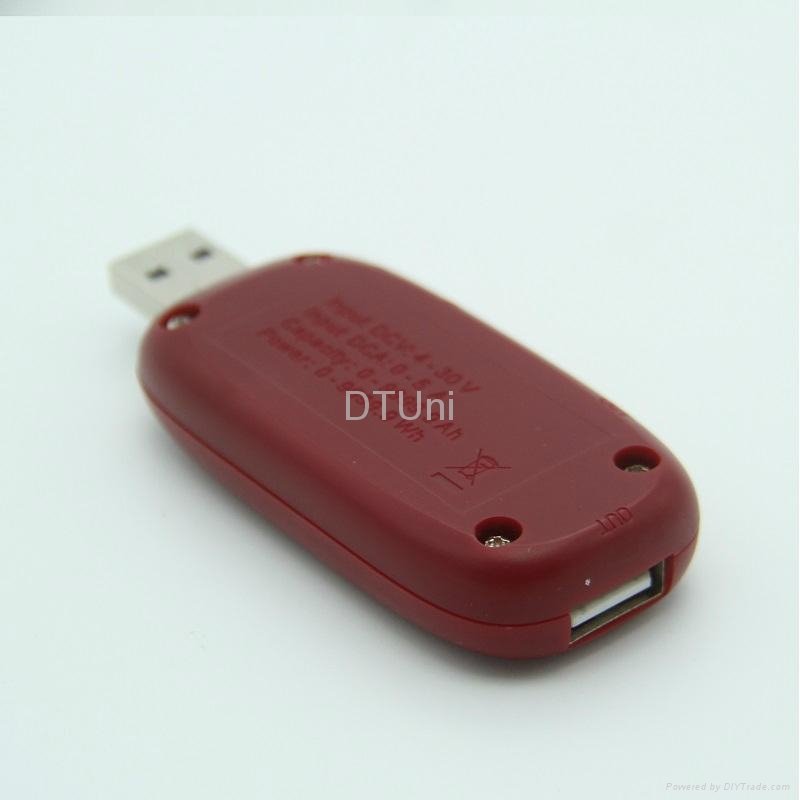

DTU-1705多功能USB測試儀

主要用於手機、充電寶、充電器的電流電壓監護及數據記錄，顯示VBUS電壓和電流,可顯示充電功率、容量記錄信息參數。
界面顯示採用多媒體0.96寸的128*64 LCD，便於顯示充電的電壓電流實時參數及圖形。
整體設計有USB A口分別有輸入輸出，TYPE-C輸入輸出及MICRO-USB輸入等，豐富的端子接口，滿足目前市場主流數碼電的充電鏈接監護檢測VBUS電流電壓。
系統硬件採用自主設計的集成電路邏輯，整機工作在5V輸入狀態下無背光6個毫安左右功耗，在背光亮時功耗11個毫安以內(背光可在系統內設置)。
系統可設置采樣時間、過壓過流保護、充電安全計時設置；
系統可記錄充電時間長度，電流電壓參數及曲線變化，容量(Ah)和電量(Wh)等記錄；
系統可識別的充電協議QC2.0、QC3.0、 Apple、 Samsung、DCP等充電協議的識別；
系統可測USB充電線材連接線的壓降，並通過壓降計算出線阻值（RES）。並可判斷iPhone充電線材是否符合MFI認証。
量程DC4 - 30V 最大5安電流
功耗：5V電壓時背光亮整機功耗10毫安，背光不亮功耗6毫安
