產品簡介

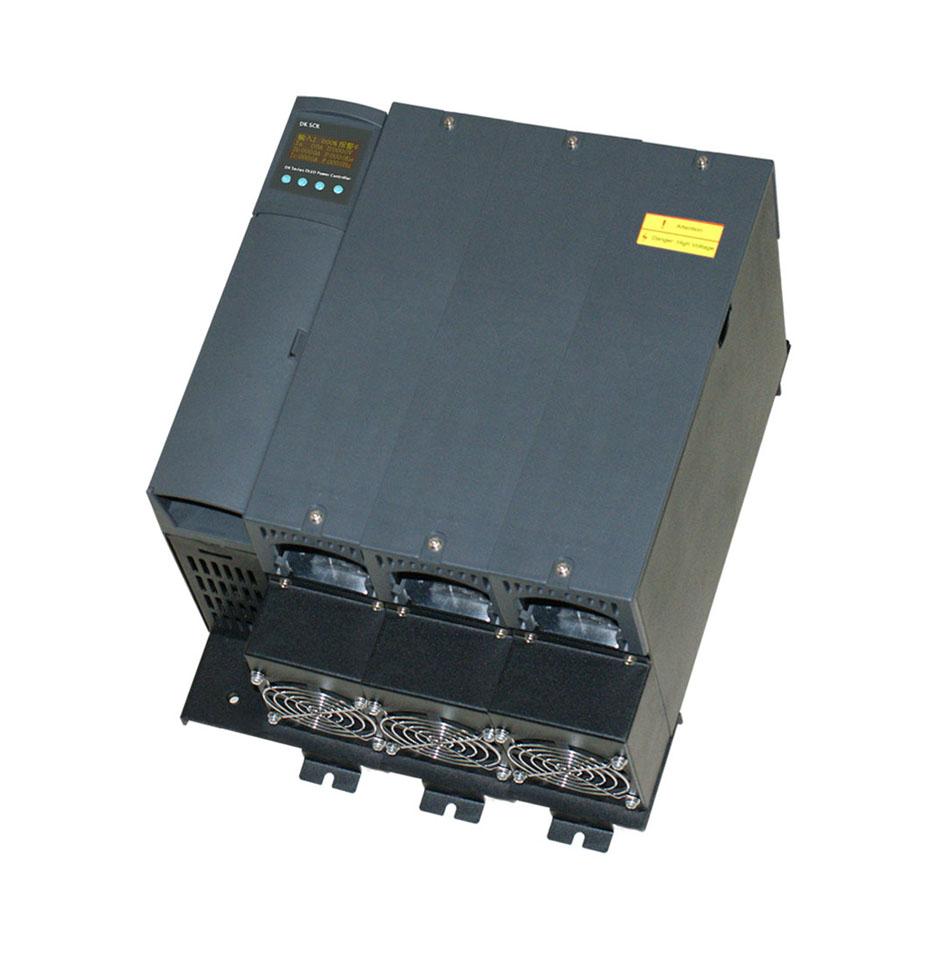

DK SCR系列 為技術領先型可控硅功率控制器。產品採用領先的OLED 液晶顯示技術，友善的UI 人機接口。採用模塊化設計方法， 現場檢修更換非常方便。高可靠性和專利型散熱技術，保証產品長期工作的可靠性。 器件全部採用進口功率器件，品質一流。本產品可廣氾應用於電加熱控制。可以適應電阻性負載、硅碳棒、硅鉬棒、石英燈管、石墨負載及感性變壓器負載的加熱控制。是精確控溫的良好執行單元。產品廣氾用於石油、華工、醫藥、玻璃、金屬熱處理、冶煉等行業。本產品具有智能聯機分配功能，可以改善電網的衝擊。具有標準MODBUS RTU 接口和可選的 PROFIBUS DP 總線接口或 MODBUS TCP通訊。性能超越進口同類產品。

產品特點

上電緩啟動功能，緩啟動時間可設置為0-360秒。同時具有緩關斷功能。

具有MODBUS RTU 通訊功能，同時可增配PROFIBUS DP總線選件,實現DCS現場總線控制。

具有SCR超溫檢測、電源缺相保護、精密互感器限流過流保護功能。同時具有故障急停功能。

負載工作電壓範圍100-690V。

線性化程序控制，輸出無溫漂。採用專用抗干擾CPU，保証系統的可靠性。

設備採用阻燃型ABS外殼，及阻燃性內部器件提高安全係數。

採用12位AD轉換器，實現更精細的調節。

具有數碼/OLED顯示功能，可以顯示電壓，三相電流，報警代碼等，可本地設定參數值。

多種負載接線方式，星型中性點接零、星型中性點不接零、三角型接法等，可通過參數設定。

具有先進的聯機分配功能，可實現智能組網分配控制功能，減少對電網的衝擊，增加功率因數。

可選變送輸出功能，多種變送類型可選。

產品模塊均採用德國原裝西門康產品，使用壽命更長。

自適應主電源頻率，頻率範圍47-63Hz。可廣氾應用於各種發電機頻率不穩工作場合，保証
系統的安全可靠性。

控制信號
4-20mA、0-10mA、,0-5V、0-10V、1-5V、2-10V、PWM等標準信號輸入

控制方式
調壓移相和過零周波調功一體化技術，可實現恆流、恆壓、恆功率等閉環控制、雙閉環三相整流直流電源、電解電源、電鍍電源

負載
負載額定電壓範圍：220V、380V、440V、660V、1140V
適用負載類型：各種純阻性負載及各種電感性負載、IR紅外燈管等負載。各種直流電源、電解電源、電鍍電源
負載接線方式：三相星形中性點不接零接法3S，三相星性中性點接零4S，三相三角性接法3D ， 三相內三角接法6D

保護系統
快熔保護、 精密電流互感器保護、 缺相保護、 過壓保護、超溫保護等

通訊
標準MODBUS RTU  通訊
標準PROFIBUS DP 通訊

報警
缺相報警、 過壓過流報警、超溫報警等

冷卻方式
10A-50A     自冷
60-1200A    風冷
1000A-3000A 風冷或者水冷

其他詳細參數
輸入阻抗：        120Ω（4-20mA輸入方式時）
緩起動時間範圍：  可調範圍0-60秒
輸出電壓控制範圍：輸入電壓的0-98%
調節輸出分辨率：  0.2°
三相觸發不平衡度：≤ 0.6°
相位判別：        自動判別 R-S-T 三相電壓
保護 動作時間：   <20ms
繼電器觸點容量：  250V AC 2A
外部電壓控制功能：電壓調節（內部）/ 0-100%
絕緣阻抗：        最小20 MΩ 500V DC
絕緣體強度：      2000V AC 1分鐘（220V） 2500V AC 1分鐘（380V）
材料和外部塗層：  冷軋鋼板及電泳噴塑處理
電流限制功能：    調整範圍 20-110%
過流保護系統：    電子類型保護
