產品簡介
DK6200系列單相真有效值多功能表,包含DK6200A和DK6200D兩款。可以作為單相交直流測量變送應用。產品具有兩路電量變送功能。安裝採用標準盤櫃安裝方式。產品可以測量交直流的功率、電壓、電流值。交流測量採用真有效值測量方式。直流測量非常精確。產品同時具有標準MODBUS RTU 通訊。本產品同時具有顯示和按鍵操作功能。實現專業化和高精度功能化測量。 直流測量可以廣氾應用於風電、光伏、新能源應用鄰域。國內首個具備交直流高精度真有值測量的儀表。

產品特點

支持2路變送輸出；

支持兩路DI檢測；

支持通訊功能；

電壓兼容交直流多量程輸入，可配電壓互感器擴展量程；

電流兼容交直流多量程

輸入，可配電流互感器擴展量程；

數字濾波，有效濾除干擾，消除非臨界跳字；

可實現2路繼電器報警；

真有效值測量電壓、電流、功率，可測量電能。

輸入

電壓量程：AC500V、 AC100V

電流量程：AC5A、AC1A 、DC5V

輸出

4-20MA

1-5V

0-20mA

0-10mA

0-10V

0-5V

通訊
光電隔離RS-485通訊接口

報警
可實現2路繼電器報警；

其它詳細參數

型號                     DK6200A （交流）

測量精度                  ±0.5%（±0.3%）

相應頻率                  40Hz~70Hz（交流）

工作電源                  AC220V

工作環境                  0～＋50℃；≤85％RH

繼電器觸點容量              AC220V/5A

繼電器觸點壽命              105次

變送輸出精度                16位 ±0.2%





型號                     DK6200D （直流）

測量精度                  ±0.5%（±0.3%）

相應頻率                  40Hz~70Hz（交流）

工作電源                  AC220V

工作環境                  0～＋50℃；≤85％RH

繼電器觸點容量              AC220V/5A

繼電器觸點壽命              105次

變送輸出精度                16位 ±0.2%

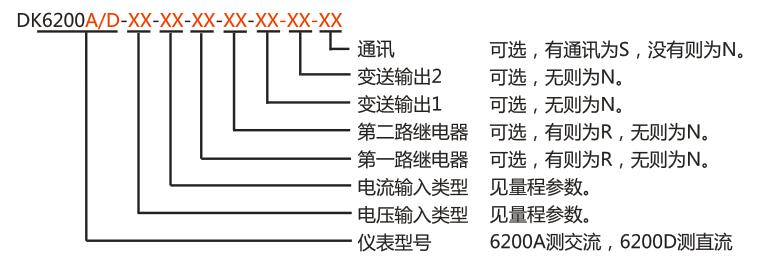

選型尺寸

外形尺寸  96mm*48mm*112mm

開孔尺寸  92mm*45mm

選型示例

 例：用戶需要測量單相交流電壓0～380V，額定電流50A，要求被測電壓高于400V時上限報警，被測電壓低於300V時下限報警，系統供電電源為AC220V。需要將數據電壓0~380V、電流0~50A變送為4-20MA，模擬信號變送遠傳。

儀表選型：DK6200A-AC500v-AC5A-R-R-V4MA20-I4MA20-S
