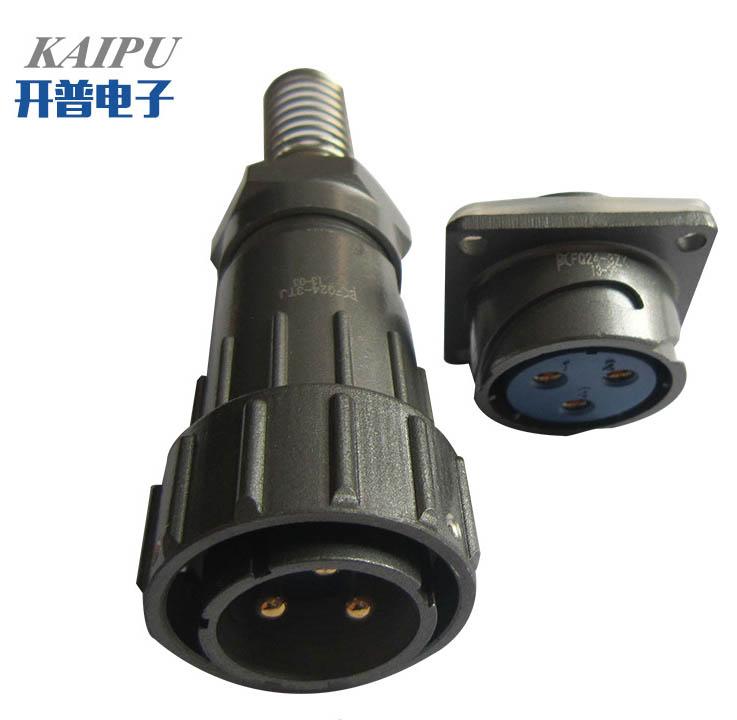

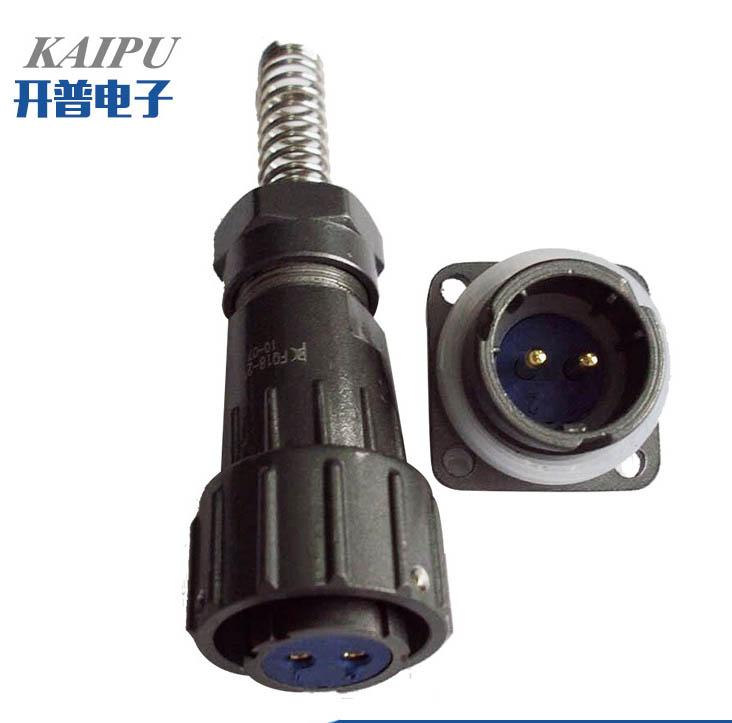

FQ系列防水圓形金屬外殼航空插頭座

型號：	FQ
品牌：	KP
原產地：	中國
類別：	電子、電力 / 電子元器件 / 端子、連接器
標籤︰	航空插頭座 , 防水插頭座 , FQ系列防水插頭
單價：	-
最少訂量：	5 件

發送查詢

產品描述

FQ防水型系列圓形電連接器體積小，採用壓鑄鋁合金外殼，高性能工程塑料作絕緣體，銅合金鍍金針孔，重量輕,卡口快速連接，防水性能優良，操作使用簡便。產品使用專利技術，結構先進，電連接性能優良，價格低廉，性價比高。插針、插孔引線採用焊接式，產品被廣氾使用於各種電子儀器、電子、電氣設備間有防水要求的電連接中。產品針、孔可以根據您的要求互換。符合CE，RoHs認証。我司FQ系列獲得的4項專利是:1:ZL201220380976.2; 2:ZL201420639646.3; 3:ZL201420639711.9;4:ZL201420639680.7.

型號命名

FQ / 14 -/ 5 / T /J - /6

1 / 2 / 3 / 4 / 5 / 6

1.主稱代號： FQ防水型圓形電連接器

2.殼體號： 14,18,24,30

3.芯數： 1,2,3,4,5,6,7,9,10,12,13,16,19,26,32,42,55

4.電連接器類別：T:直式插頭;TR:90º彎插頭;Z:帶方形防水墊插座,Z2:帶O形圈插座;ZY:腰圓形法蘭座; ZP:對接式插座,ZPY:圓形對接式插座.

5.接觸件類型: J:針, K:孔

6.尾部電纜規格：5,6,7,8,9,10,12,14,16,18

技術指標

能在1米水深經受30分鐘的試驗產品內部不進水(IP67)

工作溫度	相對濕度	工作氣壓	振動	碰撞
-55°C~+85°C	40°C時達（90~96）%	達4.4KPa	10~200Hz,150m/s²	490m/s²

工作電流	工作電壓		接觸電阻		機械壽命
2A(10A,25A)/40A	110V/250V/400V		≤10/5/2.5/1.5 mΩ		500次
工作環境		耐電壓(400V/250V/110V)		絕緣電阻(400V/250V/110V)
正常		2000V/1500V/1000V		≥5000MΩ/1000MΩ
潮濕		1000V/750V/500V		≥100MΩ/20MΩ/10MΩ

接觸件型譜表

型號	芯數	插針直徑Ø及電流	型號	芯數	插針直徑Ø及電流
FQ14	2,3	1.5 ,10A/400V	FQ24	2,3	3.5, 48A/400V
	4	1.5 ,10A/250V		4,6	2.5, 25A/400V
	5,6,7	1 , 3A/250V		4A,6A	3.0, 35A/400V
	9,10	0.8, 2A/110V		10	1.5,10A/400V
	13	0.7, 1A/110V		19	1 , 3A/250V
FQ24	1耐高電壓	1.5,10A/3000V		26	1 , 3A/110V
FQ18	1耐高電壓	1.5, 10A/2000V	FQ30	2	5.5 ,95A/400V
	1A大電流	5.5, 95A/400V		9	2.5 ,25A/400V
	2	2.5, 25A/400V		16	2.0 ,16A/400V
	3,4	1.5, 10A/400V		32	1 , 3A/400V
	5,6,7	1.5, 10A/250V		42	1 , 3A/250V
	12	1 , 3A/110V		55	1 , 2A/110V
