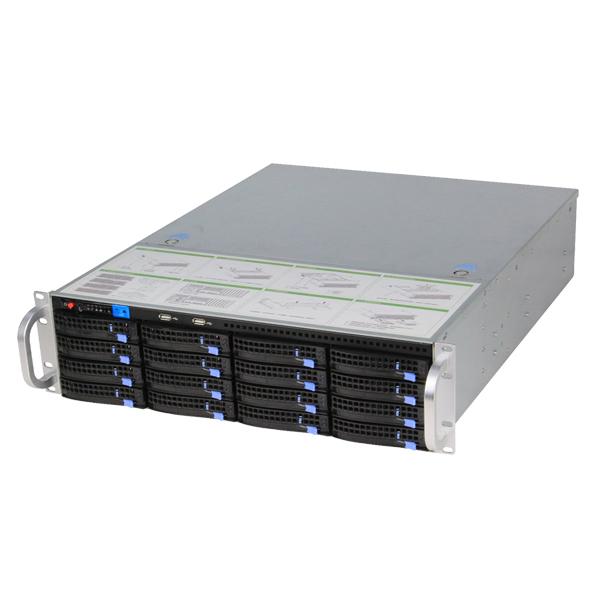

型號: | XLD7300-16P |
---|---|
品牌: | 馨樂締 |
原產地: | 中國 |
類別: | 安全、防護 / 監控器材及系統 |
標籤︰ | 存儲服務器 , 網絡存儲服務器 , 服務器存儲方案 |
單價: |
¥1
/ 件
|
最少訂量: | 1 件 |
產品簡介
16盤位實時流媒體存儲服務器是網絡數字視頻監控系統中的核心產品,採用電信級專業實時流媒體技術,在無線網橋及公網等極不穩定環境下取視頻流的在線率,及多級專網等特殊網環境下的轉發穩定性與併發性、實時性都達到了行業領先水平,實現1080P 2M碼流一對512個以上分控同時訪問同一路視頻。在存儲方面解決了IPSAN應用於高清錄像時硬盤使用壽命,杜絕磁盤碎片,優化磁頭調度,減輕電源負載,特別適合在公網或是專網的總控中心進行90天/180天以上的集中存儲。存儲的機器數量因為存儲時間越來越長而不斷增長,每台機接入數量很少那麼並行轉發的數量就會同比增漲。存儲與轉發共用一台機資源互不衝突,同時每路視頻在中心骨幹網上減少了一次轉發的網絡壓力,是非常優良的解決方案。
產品功能特性
★按盤輪巡,杜絕磁盤碎片
本產品採用按盤輪巡的方式,存滿一塊盤就跳轉下一塊盤,所有硬盤存滿后再輪巡格式化最前面的盤,刪除文件不再需要占用硬盤時間,完全解決了磁盤碎片問題。每次寫文件相當于寫新盤一樣快,較少的硬盤操作使讀文件也很快。因為同時只有一塊盤在寫入,其餘盤處於休眠狀態,優化了電源負載,延長了硬盤及電源的使用壽命。IPSAN採用大分區方式滿足併發寫入,分區滿了就只能採用刪除文件的方式,長時間錄像后就會產生大量的磁盤碎片,刪除及讀寫文件速度會不斷緩慢下來,電源老化的同時硬盤功率需求越來越大,形成雙向惡性循環。雖然可以恢復故障,但會硬盤及早的出現故障。同時在出現故障之後,硬盤更換之前,寫入速度急劇下降,讓服務器幾近于癱瘓。
★採用2M字節以上塊狀寫入,優化磁頭調度
100路1080P 2M碼流,以太網標準包大小為1500字節,每秒17476個數據包。採用傳統平台軟件加IPSAN,每秒會在100個不同的位置讓一塊或多塊磁盤來回奔跑1.7萬次。流媒體服務器採用塊狀寫入方式,一次寫入100個BP幀+一個關鍵幀組成的數據塊,相當于平均每路每4秒才寫一次硬盤。極大的延長了硬盤使用壽命,提升了並行輸入路數。採用最新的REFS文件格式,在硬盤老化之後部分硬盤半損坏狀態也會使系統崩潰,自動跳盤並通知主控報警,提升系統的穩定性。
★300秒以上報警事件預錄像功能
全實時錄像的同時往往還需要補充報警錄像,便於按事件查找,廣氾應用門禁刷卡、物聯網報警、智能分析報警等事件錄像。因為文件的第一幀必須是關鍵幀才能正常解碼,當報警事件發生之後在兩個關鍵幀之間離開攝像頭的情況,即使錄下來也是不能正常顯示的。另外門禁等事件有一定的延時也會錯過事件發生的過程,所以必須把事件發生之前8-15秒保存在緩存中,才能真正意義上實現報警預錄。嵌入式NVR或IPC內存容量太小,很難實現預錄。
★96TB網絡磁盤存儲陣列功能,採用冗余錄像,讓文件啣接不再掉鍊子
存儲與流媒體一體化設計,支持計劃錄像、循環錄像、移動幀測錄像及錄像回放功能。單機96TB存儲,含16個6TB以內SATA硬盤位。4-8秒冗余錄像,給前後兩個文件斷線重連及跨天、跨月、跨年的關鍵時候上了雙保險,確保不出現遺漏錄像數據。
★實時流媒體一對多網絡轉發功能
採用電信多媒體交換機的核心即實時流媒體(Realtime Stream)技術,實現了大容量網絡視頻數據的實時轉發,突破了安防行業普遍採用的文件流媒體 (File Stream)高達四秒延時的侷限,達到了電信級在600毫秒以內的行業要求標準,同時也實現了PTZ的一對多控制、報警信號的一對多廣播。
★雙網口網絡負載平衡,多機聯網全交叉矩陣切換功能
採用標準的TCP/IP輸入及輸出,實現內外網的隔離及網絡負載平衡,通過多個子網解決300路以上高清視頻需要萬兆核心交換機的問題。通過交換機進行多機聯網全交叉矩陣切換,實現256 入256出(16屏),512入512出(32屏)等超大型聯網監控系統。含IP路由以及網關功能,將前端IPC與后端訪問網絡相隔離,對監控網進行多片區物理切割。減少中央骨幹網絡的網絡壓力,減少網絡風暴的出現,保証骨幹的穩定性。
設備參數
型號 | VDM7300-16P |
設備接口 | LAN/Ethernet(RJ-45) 雙1000M網口 |
組網架構 | 單平台單設備組網;單平台多設備堆疊組網;多平台多級級聯組網 |
可靠性 | 電信級網絡分組交換技術,分布式數據庫管理,支持負載均衡 |
錄像轉發和
存儲能力 |
16盤位流媒體存儲服務器,單機最大可接16個6TB硬盤,單平台組網:100*2Mbps轉發100路D1畫質SATA陣列併發存儲。 |
RAID策略 | RAID0/ RAID1/ RAID5(可選) |
網絡適應性 | 具備多網口功能,可跨接不同網段 |
業務功能 | 圖像監控、流媒體轉發、錄像存儲回放、音頻通信、報警錄像等 |
管理功能 | 權限管理、設備管理、日誌管理、系統遠程升級等 |
協議 | 支持GB28181,RTSP,P2P,螢石云,樂橙,宇視SDK等方式接入 |
封裝格式 | 支持PS、RTP、TS、ES等主流的封裝格式 |
硬盤位 | 16個熱插拔位 |
工作溫度 | 0℃~50℃ |
工作濕度 | <90% (無凝結) |
存儲濕度 | 8%~90%(無結霜,無凝露) |
電源功率 | 600W電源 |
網絡接口 | RJ45 1000M以太網接口,TCP/IP協議 |
尺 寸 | 3U:深650mm×寬437.5mm×高132mm |
重 量 | 20KG
|
