一、主要技術參數：

﹒規    格：韓式拋投器

﹒動 力 源：氣動(外接)

﹒拋投距離：60m-90m

﹒使用環境：水用、陸用

﹒繩 尺 寸：Φ6mm×100m

﹒拋繩拉力：≥2000N

﹒落水打開時間：5s

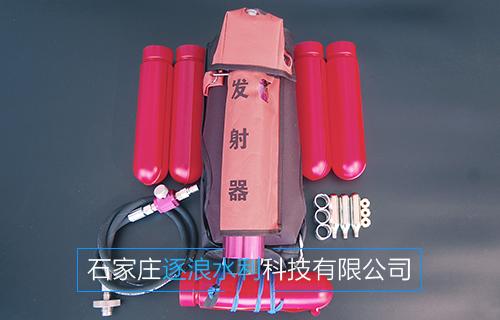

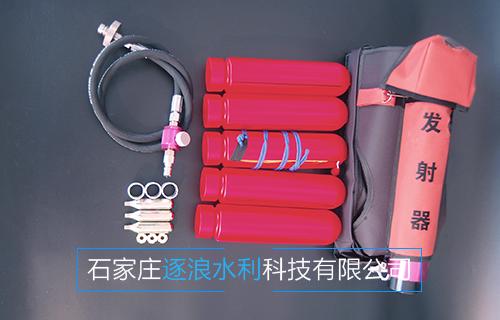

﹒基本配置： 發射槍、氣瓶、救生繩、充氣管、救生圈等



作用：防汛、消防、山地等水上救生拋投自動充氣救生圈及拋繩救援

特點：機動性好，發射時聲響小，無火焰，操作安全可靠，使用壽命長

二、救生拋投器的使用

1、發射前的準備工作

①將發射氣瓶、救援繩準備好。

②自動充氣救生圈、水用塑料保護套，做好發射連接安裝及充氣準備。

③發射氣瓶、救援繩、自動充氣救生圈的連接安裝：

a、檢查救援繩有無打結或磨損現象，將繩子理順漸次放入繩包中。

b、發射氣瓶嘴保護套上，有4 個小孔。將黃色拉緊繩的兩端分別從2 個相對

的小孔穿入，再將快速自動充氣救生圈上黃色拉緊繩的兩端分別從氣瓶嘴保護套

上的另外2 個相對的小孔穿入，一同套在氣瓶嘴上，用扳手擰緊氣瓶嘴保護套，

拉緊繩及救生圈被連接在發射氣瓶上。這樣就使發射氣瓶與救生圈和主救援繩相

互連接。

c、拉緊繩上有一個連接小吊鉤，打開小吊鉤環與救援繩頭端相連，關閉小吊

鉤環，（當發射氣瓶被髮射出去時，通過拉緊繩帶動救援繩及救生圈起到救援目

的）

d、將救生拋投器鋁制襯筒（小）推進發射裝置鋁筒（大）內並將槽口對準固

定銷，用手輕輕抬起襯筒將發射裝置固定銷卡在槽口上

e、將裝有救生圈的塑料保護筒安裝到發射氣瓶上，準備給氣瓶充氣

注：快速充氣救生圈組裝

ж 用手擰下救生圈上自動充氣裝置的透明塑料蓋（如再次使用前要將水份擦

干）

ж將裡面的紅色溶解塞換下，放入新的溶解塞（白圈向上），將塑料蓋扭好（注

意：如果溶解塞沒有問題，可以從白色塑料頂部看到綠色，否則呈現紅色）

ж將用過的co2 氣瓶更換，溶解塞遇水后迅速溶解白色塑料蓋里的頂杆在壓

簧的作用下撞擊撞針，刺破co2氣瓶，向自動充氣救生圈內充氣，使之迅速

膨脹

ж如果使用了手動急充氣開關，需要更換位於應急開關旁邊的綠色塑料開關

保險銷。如撞針未能刺破co2氣瓶，被救者可使用此裝置給救生圈充氣

ж在救生圈上有一個人工應急充氣嘴，在co2 氣瓶失效或壓力不足的情況下

使用進行補充。（救生圈的放氣也應從這裡進行）

ж在重新安裝救生圈前，先將其擦乾淨並放空裡面的所有空氣，將救生圈從

一端捲起，使氣體排出。注意：必須將空氣排出，否則無法裝入塑料筒內）

ж兩次對折救生圈，充氣裝置置於上面

ж從有繩索一端開始緊緊捲起救生圈，包住自動充氣裝置，盡可能的保持卷

好的救生圈均整、乾淨。

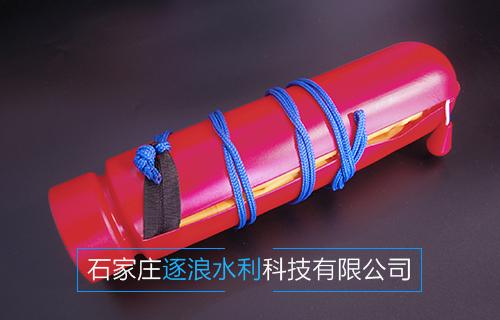

ж將救生圈塞入紅色的水用塑料保護筒內（救生圈上的透明塑料蓋一端必須

向塑料保護筒的頂端）

ж拉緊與氣瓶嘴保護套相聯的白色拉緊繩，並將多餘的部份塞入塑料保護筒

內。

2、發射

*檢查繩包裝上的安全銷是否處於正確；

*拔出發射安全銷；

*以適當角度置於身前，並估計發射距離（應超過被救目標），雙手緊握，扣

動發射扳機進行發射。（發射時應採用拋物線，嚴禁直接對準被救目標及物體，

以免傷害被救者或損坏發射氣瓶）；

*氣瓶落水后3-5 秒，救生圈自動漲開；

*遇險者抓住救生圈，並將它套在自己的身上，救援者可將他們拉到安全地

帶；

注意：

※每次發射之前應檢查救援繩，確保完好后方可使用。在水面使用時，一般

發射距離為30-100 米，

※救生拋投器的救援繩、發射氣瓶、自動充氣救生圈都是可以反復使用的。

3、再發射

*先將快速充氣裝置及救生圈和發射氣瓶上的水分甩掉，用潔淨的干布擦拭乾淨，

對其進行檢查，確保無漏氣無磨損后方可再用

*裝上新的溶解塞

*卷好救生圈，塞入新的水用塑料保護筒中

*理好救援繩

*筒裝在氣瓶上，把救援繩連接好，裝回發射裝置上，進行充氣

*對救生拋投器各零部件進行檢查，確認安裝連接好，方可再次發射



三、拋投器的保養

*主救援繩 使用完后要及時用中性洗滌劑洗滌后再用清水清洗、乾燥。重新裝入

繩包

*救生圈 使用完后應及時用清水進行清洗、乾燥。用人工充氣方法對救生圈進

行檢查是否漏氣，其它部件也應檢查是否完好。換上新的溶解塞（安全銷如有損

坏，也必須更換），卷好塞入塑料保護筒，存放于乾燥通風的地方（以免溶解塞

受潮失效），以備再用。救生圈不得用於救援以外的其它作業。

*發射機械裝置 使用完后，擦拭乾淨，對各部零件進行檢查，確認完好。用防

鏽潤滑油對各金屬部件進行噴塗潤滑，以防產生鏽蝕，妥善保管，待用。

*發射氣瓶 使用完畢后，將氣瓶從塑料保護筒中取出，用扳手將氣瓶嘴保護套

卸下，再將氣瓶嘴旋下（注意：不要將氣瓶嘴上的O 型密封圈損坏或丟失），對

各部件用清水進行清洗、（用吹風機對準氣瓶口吹送熱風進行乾燥，如未乾燥，

餘下的水份在發射之前會使救生圈膨脹，影響發射）其它部件也必須乾燥。待干

燥后，用少許硅油塗抹在氣瓶嘴上（不要用過大力量以防損坏部件），再將氣瓶

嘴護套安好，以備再用。

注：發射氣瓶的使用壽命與檢測

每發射100 次或使用2 年以後，必須返還廠家對其進行檢查或更換，以確保

使用安全。

外傷超過0.3mm 需進行打壓試驗,合格后方能繼續使用。



四、注意事項

* 絕對禁止將救生拋投器直接對準人體發射，否則有可能造成人員的傷害。

* 未做好發射準備時，嚴禁將安全銷按下。

* 向氣瓶充氣時，應將氣瓶朝向無人處，並嚴禁超過額定壓力（20MPa）。

* 對於已經充滿氣體待發的救生拋投器，如果停止使用，要將裝在發射機械裝置

上的氣瓶中的氣體排放掉（儘量減少此種操作）。

* 使用救生拋投器時，一定要注意檢查氣壓表，氣瓶壓力是否達到正常使用額定

壓力。

* 安全閥是救生拋投器中非常重要的器件，對於救生拋投器的安全、操作起決定

性作用，在平時盡可能少調整它，在充氣操作時，時刻注意它的安全極限，嚴禁

超過20Mpa。
