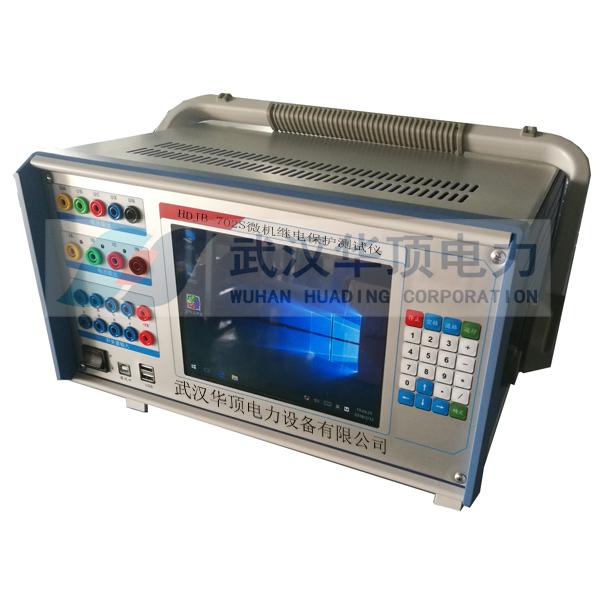

HDJB-702S微機繼電保護測試儀

型號：	-
品牌：	華頂電力
原產地：	-
類別：	電子、電力 / 其它電力、電子
標籤︰	微機繼電保護測試
單價：	¥1000 / 件
最少訂量：	1 件

發送查詢

產品描述

一：性能特點

1.電壓電流輸出靈活組合輸出達4相電壓3相電流，可任意組合實現常規4相電壓3相電流型輸出模式，既可兼容傳統的各種試驗方式，HDJB-702S微機繼電保護測試儀（首家觸摸屏操作）也可方便地進行三相變壓器差動試驗和廠用電快切和備自投試驗。

2.操作方式裝置直接外接筆記本電腦或臺式機進行操作，方便快捷，性能穩定。

3.新型高保真線性功放輸出端一直堅持採用高保真、高可靠性模塊式線性功放，而非開關型功放，性能卓越。不會對試驗現場產生高、中頻干擾，而且保証了從大電流到微小電流全程都波形平滑精度優良。

4.高性能主機輸出部分採用DSP控制，運算速度快，實時數字信號處理能力強，傳輸頻帶寬，控制高分辨率D/A轉換。輸出波形精度高，失真小線性好。採用了大量先進技術和精密元器件材料，並進行了專業化的結構設計，因而裝置體積小、重量輕、功能全、攜帶方便，開機即可工作，流動試驗非常方便。

5.軟件功能強大可完成各種自動化程度高的大型複雜校驗工作，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。可方便進行三相差動保護測試。

6.具有獨立專用直流電源輸出設有一路110V及220V專用直流電源輸出。

7.接口完整裝置帶有USB通訊口，可與計算機及其它外部設備通信。

8.完善的自我保護功能散熱結構設計合理，硬件保護措施可靠完善，具有電源軟啟動功能，軟件對故障進行自診斷以及輸出閉鎖等功能。

二：技術參數

1.交流電流輸出

輸出精度 0.2級

相電流輸出（有效值） 0～40A

三並電流輸出（有效值） 0～120A

相電流長時間允許工作值（有效值） 10A

相電流最大輸出功率 420VA

三並電流最大輸出時最大輸出功率 900VA

三並電流最大輸出時允許工作時間 10s

頻率範圍（基波） 20～1000Hz

諧波次數 1～20 次

2.直流電流輸出

輸出精度 0.2級

電流輸出 0～±10A / 每相，0～±30A / 三並

最大輸出負載電壓 20V

3.交流電壓輸出

輸出精度 0.2級

相電壓輸出（有效值） 0～120V

線電壓輸出（有效值） 0～240V

相電壓/線電壓輸出功率 80VA / 100VA

頻率範圍（基波） 20～1000Hz

諧波次數 1～20次

4.直流電壓輸出

輸出精度 0.2級

相電壓輸出幅值 0～±160V

線電壓輸出幅值 0～±320V

相電壓/線電壓輸出功率 70VA / 140VA

5.開關量及時間測量

	工控型	備註
開關量輸入	8路	空接點： 1～20mA，24V 電位接點接入：“0”：0～ +6V； “1”：+11 V～ +250V
開關量輸出	4對	DC：220V／0.2A；AC：220V／0.5A
時間測量	測量範圍0.1ms ～ 9999s 測量精度0.1mS

體積重量

	工控型
外形尺寸	410×360×200mm³
單機重量	20kg
供電電源	AC 220V±10%，50／60Hz
環境溫度	-10℃ ～ +50℃

6.繼電器試驗：

繼電保護類型	測試項目	建議試驗的模塊	備注
信號繼電器	相應的測試項目	直流試驗交直流試驗	若是要求交、直流混合輸入的中間繼電器，請在“交直流試驗”模塊中測試額定電流太小的信號繼電器，可用測試儀的電壓迴路輸出測試
時間繼電器
中間繼電器
重合閘繼電器
其它直流電壓、電流繼電器
電流繼電器	相應的測試項目	交流試驗	可在“交流試驗”專門的序分量模塊中測試序分量繼電器也可在“I－t特性”模塊中測試反時限繼電器
過（欠）電壓繼電器
序分量繼電器
同步檢查（或相位比較）繼電器
反時限電流繼電器
差動繼電器	直流助磁特性	差動繼電器、差動諧波、交直流試驗、諧波試驗	試驗時請參考說明書中的“附錄5”正確接線
	諧波制動特性
	比例制動特性	差動繼電器、交流試驗
功率（方向）繼電器	相應的測試項目	功率方向及阻抗、交流試驗	測試功率（方向）繼電器前，應預先確定接線類型，和保護大致的動作邊界
阻抗繼電器
同期繼電器	相應的測試項目	同期試驗、交流試驗	“同期試驗”模塊固定由測試儀的UA、UC分別作為系統側和待並側電壓輸出
頻率繼電器	相應的測試項目	頻率及高低周	單機試驗選擇“自動變頻”方式時，能測試頻率滑差定值

7.微機保護試驗：

	繼電保護類型	測試項目	建議試驗的模塊	備注
線路保護	多段過流	相應的測試項目	交流試驗	只要方法得當，用“交流試驗”模塊能進行大部分繼電器和微機保護的試驗，應重點學習該模塊。
	過（欠）電壓
	序分量電壓電流
	頻率裝置
	功率方向保護
	重合閘及轉換性故障	相應的測試項目	整組試驗、線路保護、狀態序列、6-35KV線路保護綜合測試。	要求測試檢同期和檢無壓，用Ux作為待並側電壓輸出，測試儀是用Ua代替Ux進行試驗。
	距離和零序	距離和零序定值校驗	距離和零序、線路保護、整組試驗、交流試驗。	“距離和零序”和“線路保護”均能一次性自動測試多段、各種故障類型、各種相別的距離和零序定值。
	距離和零序	阻抗特性	阻抗特性	“距離和零序”和“線路保護”均能一次性自動測試多段、各種故障類型、各種相別的距離和零序定值。
	工頻變化量距離	定值校驗	距離和零序、線路保護。	應設置故障電流足夠大，比如10~15A（當為5A制CT時）。
	復合電壓閉鎖（方向）過流	過流、低壓、負序電壓、靈敏角等	交流試驗、6-35KV線路保護綜合測試。	有的保護的“低電壓”和“負序電壓”由不同的端子輸入，試驗時需更換接線。
	低周、低壓減載裝置	相應的測試項目	頻率及高低周、6-35KV線路保護綜合測試。	若其它條件都滿足，裝置卻不能動作，請確認裝置是否還需要同時輸入電流和開關接點。
發變組保護	差動保護	比例制動特性	差動保護、差動定值、交流試驗。	發電機差動保護，用“差動保護”進行試驗時，可看作接線類型為Y/Y，高、低壓側平衡係數均為1的變壓器保護。 “差動保護”注重曲線特性搜索，而“差動定值”模塊注重差動定值測試，二者結合，能全面測試差動保護。
	差動保護	諧波制動特性	差動保護、差動定值、諧波試驗
	失磁保護	相應的測試項目	交流試驗	試驗時應注意輸出的電壓電流的夾角。
	勵磁保護	相應的測試項目	交流試驗	試驗時應注意輸出的電壓電流的夾角。
	復合電壓閉鎖（方向）過流（後備）	相應的測試項目	請參見上文“線路保護”部分。	請參見上文“線路保護”部分。
