融泰盛亞樓宇分時分溫控制器
一:現場控制器分時分溫控制功能說明
RSTY樓宇現場分時分溫控制器是一套適用於同一外網系統內辦公樓、學生公寓與住宅並存,實現連續供熱用戶與分時需熱用戶按供熱時間進行獨立管理,對辦公樓實現上班時間供熱、下班時間防凍的功能自動定時切換。
二:主要功能
對於辦公樓、學生公寓,在供暖時間段實時採集樓宇入口水溫與回水溫度及室內溫度,精確驅動電動閥,控制樓宇供熱量的分配,保証供暖室溫相對穩定,在防凍時段內,實時根據採集回水溫度,控制電動閥動作,保証系統水流正常、室內溫度在8℃左右,降低能源消耗;
三:樓宇現場分時分溫控制器對此供暖系統的適用性
此供熱系統中,既包含了像住宅樓這樣需24小時供熱的用戶,也包含了像辦公樓、學生公寓這樣只需分時供暖的用戶,屬於典型的分時段供熱用戶與連續供熱用戶並存的供暖系統;
綜上所述,通過樓宇分時分溫控制器配合電動閥可簡單實現各樓宇的分時、按量供熱、保証按需供熱,避免能源浪費。
四:樓宇現場分時分溫控制器控制原理分析
樓宇現場分時分溫控制器理論依據
根據供暖所需基本耗熱量計算公式:
Q=K×F×(tn-tw)×α
K——結構傳熱係數,W/m2℃;
F——供熱面積,m2;
tn——冬季室內計算溫度,℃;
tw——供暖室外計算溫度,℃;
α——維護結構的溫差修正係數。
設同樣的室外溫度條件下,假定供暖季夜間平均室外溫度為-2℃,則室內溫度要求分別在18℃和7℃的需熱量分別為:
Q1=K×F×(20-(-2))×α (Q1為室內溫度為20℃時的需熱量)
Q2=K×F×(7-(-2))×α (Q2為室內溫度為7℃時的需熱量)
則
即室內溫度7℃時所需的熱量只為20℃的41%,故對於平均室外溫度為-2℃時夜間防凍可降低60%的能量消耗。
五:樓宇現場分時分溫控制器曲線分析
樓宇現場分時分溫控制器的相關管線設備主要由:

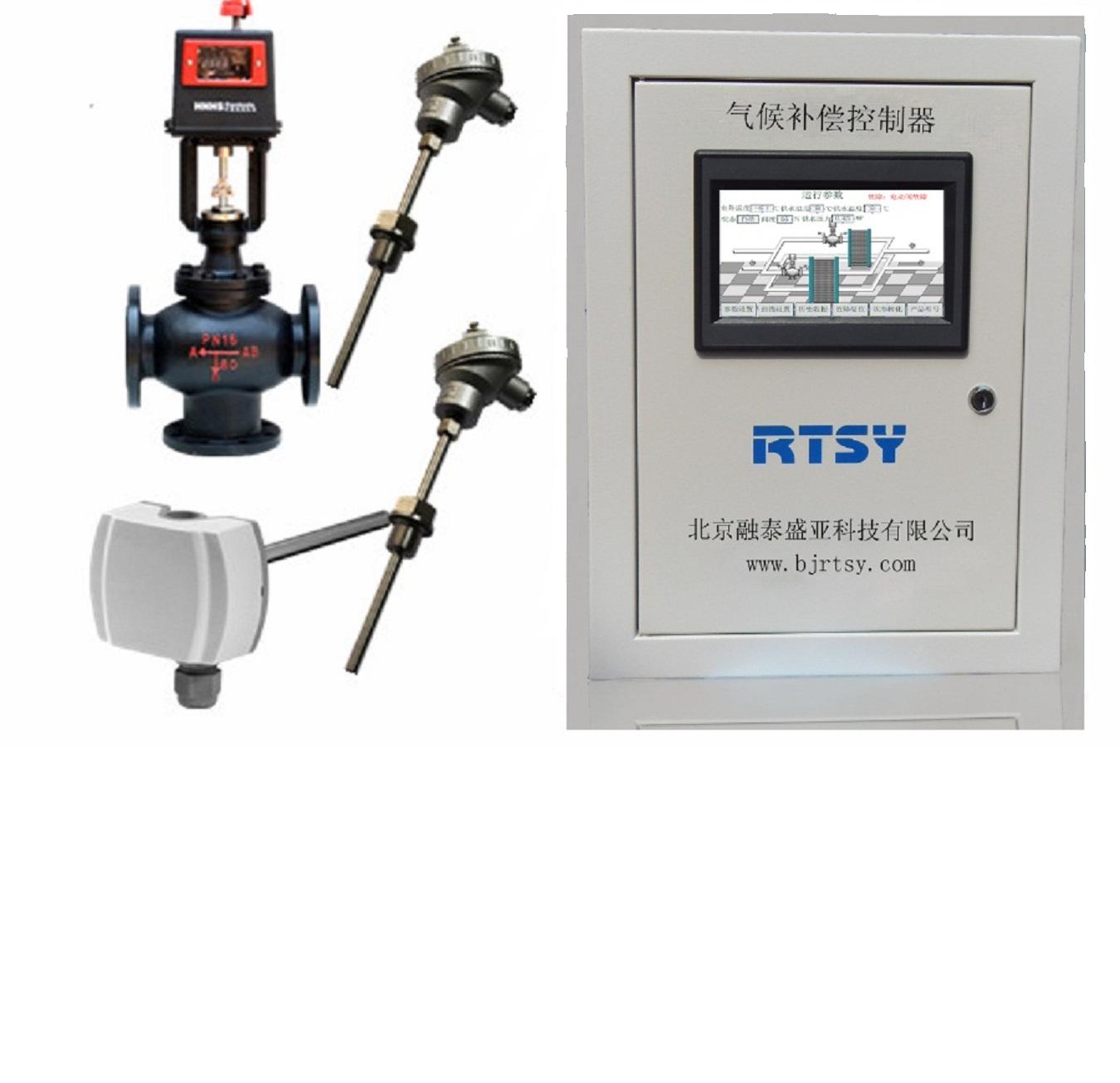

電動三通閥、旁通閥、供水溫度變送器、回水溫度變送器、混水溫度變送器及手動蝶閥組成,同時對被控樓宇的室內溫度進行採集。
從上系統圖可以看出,供往樓宇的循環水在進入樓宇前被一分為二,一部份進入樓宇參于供熱,一部份通過旁通管與樓宇回水一起進入回水總管;當需要調整樓宇負荷時只需通過調節進入樓宇的流量就可達到調節室內溫度的目的;
六:樓宇現場節能效果分析
上班時間內樓宇現場分時分溫控制器根據採集的室內溫度信號與設定的室內溫度要求控制電動閥開度,當採集的室內溫度高于設定室內溫度時,電動閥將自動關小進入樓宇的供水量,從而達到降低進入樓宇熱時的目的,反之亦然!!!
下班時間內,樓宇現場分時溫控制器根據採集的室內溫度信號與設定的防凍室內溫度要求及陳凍回水溫度要求比較,當室內溫度低於防凍設定室溫或回水 溫度低於設定的陳凍回水溫度時系統將自動增加電動三通閥開度,即增加進入樓宇的循環流量,達到室內回溫的目的,避免循環水凍死,反之亦然。下班時間內,電動閥開至40%狀態(即: 0%供往樓宇,60%回至總回水管),即有40%熱水參于循環,防止循環水系統凍死,故在此時間段內樓宇約有60%的能量被節約;
而此改造后的系統可以對辦公樓與住宅樓進行了獨立分時管理,當多棟辦公樓在不同的時間下班時或有其中一棟樓有加班作業時可以實現某一棟樓的單獨供熱而其餘樓宇進入防凍運行。(下為例圖)
如上圖所示,辦公樓1與辦公樓2為兩個相對獨立的系統,各自具有自己的供暖時間和防凍時間,如設定辦公樓1從21:00開始進行防凍,設辦公樓2從23:00開始防,兩者之間實現不同下班防凍時間,有其中某辦公樓有加班作業而致使整個辦公系統同步供暖而產生的浪費現象。
對於教學辦公樓整個供暖季約有:64%的時間處於防凍狀態,學生公寓約有33%的時間處於防凍狀態,故通過樓宇現場分時分溫控制器配合電動三通閥實現對各樓宇的分時分溫控制能源節約空間非常大。
6.1.1 通訊功能
負責採集本棟樓的供水溫度、回水溫度、室內溫度及電動閥開度並負責將以上信號上傳至控制室,按用戶需求可通過控制室遠程控制現場控制器啟停運行參數設定,如某棟辦公樓需要加班供暖時,這時現場控制器進入防凍運行時段,可通知總控室啟動現場控制器運行供暖,方便快捷。
