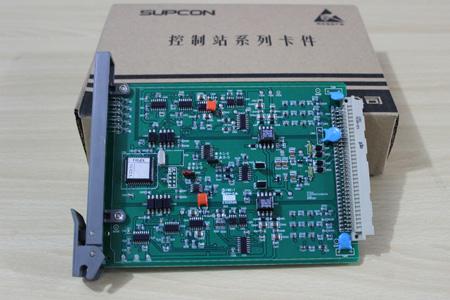

電壓信號輸入卡XP314卡件技術指南
電壓信號輸入卡是智能型帶有模擬量信號調理的6路模擬信號採集卡，每一組可單獨組態並接收各種型號的熱電偶以及電壓信號，將其調理后再轉換成數字信號並通過數據轉發卡送給主控卡。
卡件技術指標：

型號                  XP314
卡件電源
5V供電電源 5vＤＣ， Ｉｍａｘ<３０ｍＡ
２４Ｖ供電電源 ２４ｖＤＣ，Ｉｍａｘ<３０ｍＡ
是否支持冗余
支持
輸入迴路
通道數 ６路
信號型號 電壓信號 熱電偶信號 組態可選
濾波時間 組態可選
分辨率 １５ｂｉｔ，帶極性
輸入阻抗 １ＭΩ
隔離方式 光電隔離，分組隔離
500VAC 1min   (現場測和系統測)
隔離電壓                250VAC 1min   （組組之間）
共模抑制比                大信號> 100dB,小信號>130DB
串模抑制比                大信號50DB，小信號60DB
斷線檢測                  熱電偶信號具有斷線檢測功能
EMC指標
抗電快速脈衝群干擾        ±1000V
抗射頻衝擊干擾            ±2000V
抗射頻電磁波干擾          10V/m
                          空氣放電±8KV，接觸放電±6KV
抗靜電放電干擾            間接放電±8KV
信號測量範圍及精度
信號類型              測量範圍            精度            其它
B型熱電偶           （0-1800）℃       ±02%FS
Ｅ型熱電偶 （－200-900）℃    ±02%FS
Ｊ型熱電偶 （-40-750）℃       ±02%FS
Ｋ型熱電偶 （-200-1300）℃     ±02%FS       冷端補償誤差±1℃
Ｓ型熱電偶 （-200-1600）℃     ±02%FS
Ｔ型熱電偶 （-100-400）℃      ±02%FS
   毫伏             （0-100）MV        ±02%FS
   毫伏             （0-20）MV         ±02%FS
標準電壓           （0-5）V           ±02%FS
標準電壓           （1-5）V           ±02%FS
