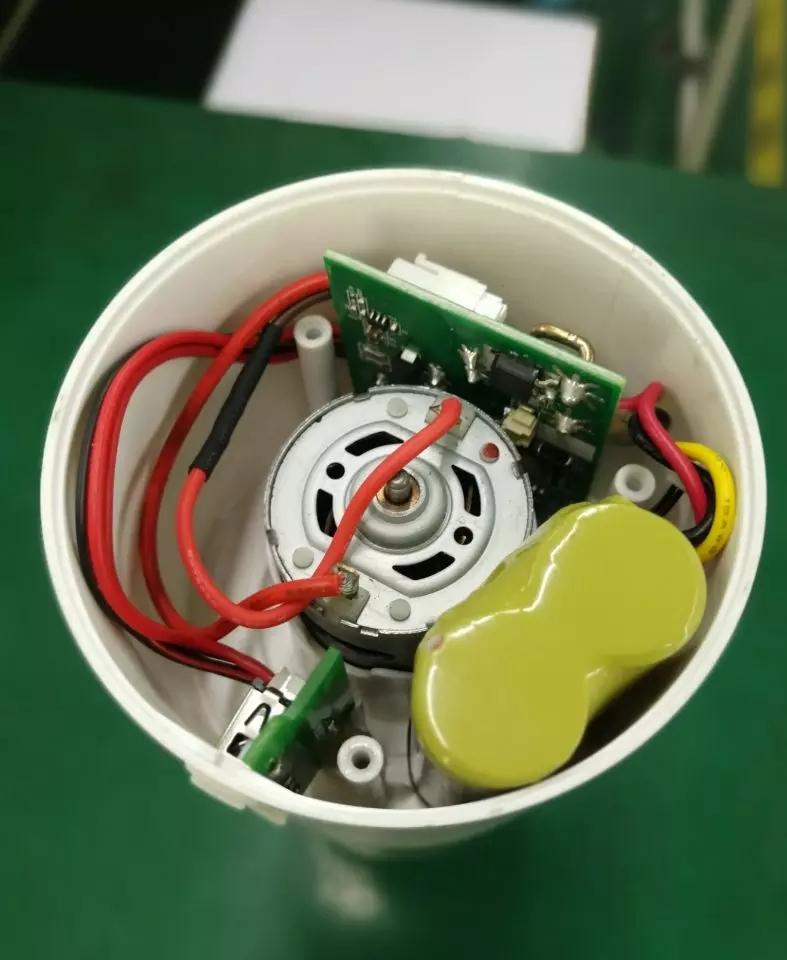

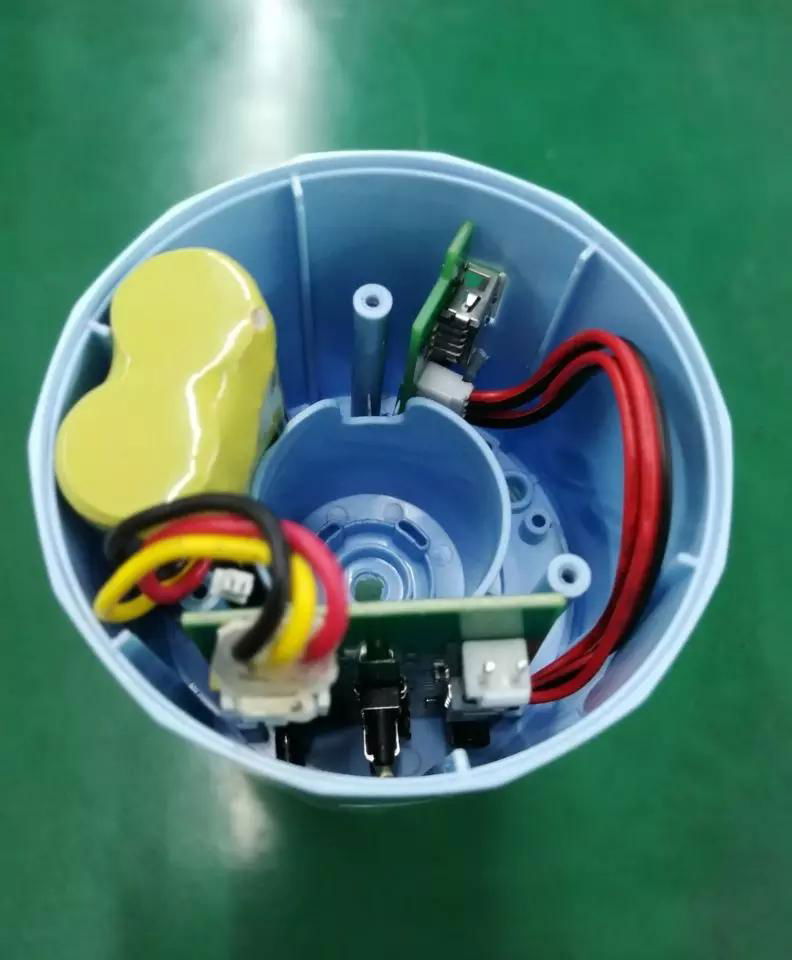

裝配說明：
1、電池連接：將電池組的連接插頭與控制板上的三PIN 插座相連，卡扣鎖緊，注意BAT-接電池負極，B1+為電芯第二節，BAT+接電池正極。
2、電機連接：將電機的連接插頭與控制板上的兩PIN 插座相連，卡扣鎖緊，
注意：M+為電機輸出正極 ，M-為電機輸出負極。

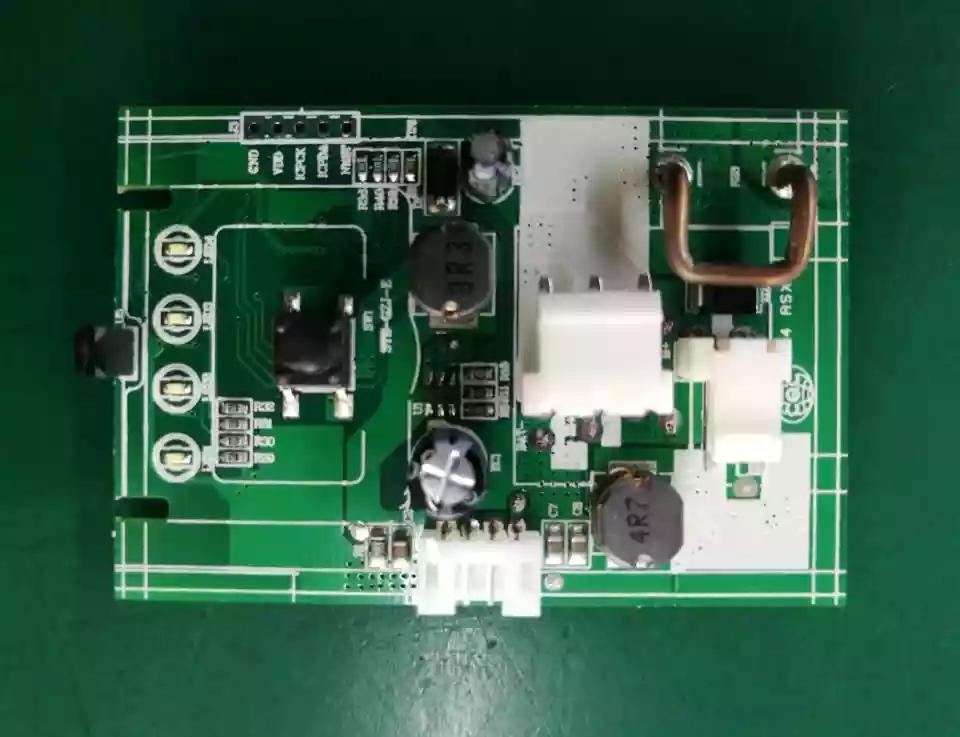

3、配板連接：將四PIN的連接線分別與主板和配板上四PIN插座相連接，注意：C+/C-為5V充電正負極，+5V/GND為反沖5V輸出正負極。
4、反充端口：USB2.0端口可作為反充端口，給其它移動設備充電。
5、充電端口：MICRO端口作為充電端口，連接充電器給電池組充電。
6、NTC連接：將NTC插入到NTC插座。
二、功能說明：
1、充電：用電源適配器連接充電端口給電池組充電，充電亮紅燈，充滿亮藍燈。

2、反充電：將磁鐵對準電磁開關，單擊啟動開關，本機將作為充電寶給外接電子設備充電。在充電過程中，再次單擊按鍵，將會中止充電。移除負載后5秒，移動電源功能自動關閉。充電狀態、反充狀態和攪打狀態不能同時進行。

3、啟動電機：將磁鐵對準電磁開關，雙擊啟動開關，電機啟動，工作40秒后，電機會自動停止工作。在工作過程中，再次單擊按鍵，將會中止工作。充電狀態、反充狀態和攪打狀態不能同時進行。
4、異常保護狀態: 異常保護（堵轉及電池高溫保護等）時錯誤提示，紅燈閃5秒，立即停止工作。磁控開關未到位時，單擊開關紅燈閃5秒；
5、電量LED燈顯示狀態：當電池電壓大於7.3V時,LED顯示藍燈，當電池電壓低於7.3V高于6.8V，LED顯示紅燈，當電池電壓低於6.8V，LED顯示紅燈並閃爍，在此狀態下不允許啟用攪打狀態。
6、充電狀態：充電過程燈光顯示紅色，充滿電后燈光顯示藍色。
三、產品參數：
產品型號
JP-HK-GZJ001
輸入電壓/電流
5V/1.3A
輸出電壓/電流
5V/1A
工作電壓/電流
7.4V/10A
單次運行時間
