型號: | WZPM |
---|---|
品牌: | TPQE |
原產地: | 中國 |
類別: | 電子、電力 / 其它電力、電子 |
標籤︰ | 軸承測溫傳感器 , PT100溫度傳感器 , WZPM溫度傳感器 |
單價: |
¥180
/ 件
|
最少訂量: | 10 件 |
產品簡介

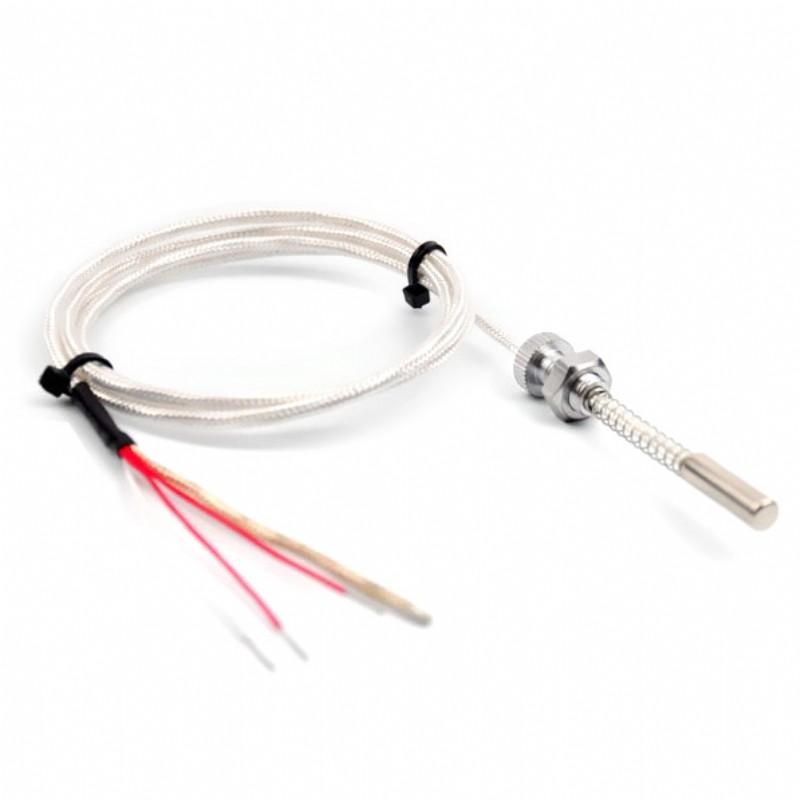

生產高精度WZPM軸承測溫PT100溫度傳感器 Pt100鉑熱電阻作為測量溫度用的傳感器,通常和顯示儀表、記錄儀表及控制裝置配套使用,測量範圍-50℃~180℃。可以用在電機的軸承測溫,也可以用在紡織、機械、鐵路機車等有需要測量溫度的場合。能夠直接顯示出軸承的實際工作溫度和被測部位的實際溫度。便於記錄和進行控制調節。
產品詳細信息

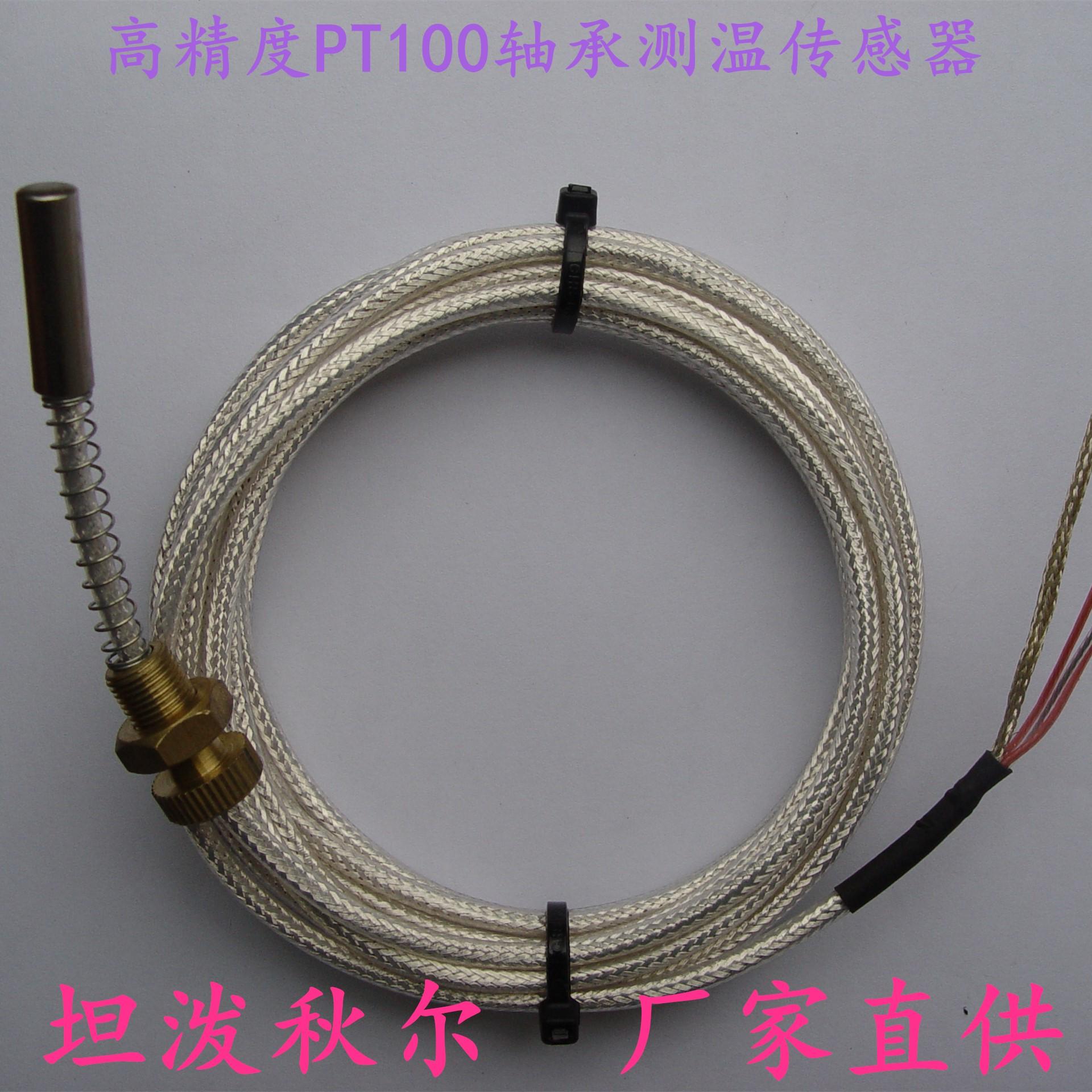

生產高精度WZPM軸承測溫PT100溫度傳感器
功能特點概述
Pt100鉑熱電阻作為測量溫度用的傳感器,通常和顯示儀表、記錄儀表及控制裝置配套使用,測量範圍-50℃~180℃。可以用在電機的軸承測溫,也可以用在紡織、機械、鐵路機車等有需要測量溫度的場合。能夠直接顯示出軸承的實際工作溫度和被測部位的實際溫度。便於記錄和進行控制調節。
特點
採用德國進口薄膜鉑熱電阻元件,產品質量達到IEC751國際標準。鉑電阻的電阻值隨着溫度的變化而變化。溫度和電阻的關係接近於線性關係,偏差極小,且電氣性能穩定。耐振動、可靠性高,同時具有精確靈敏、穩定性好、產品壽命長和安裝方便等優點。
工作原理
Pt100鉑電阻溫度傳感器是利用金屬鉑在溫度變化時自身電阻值也隨之改變的特性來測量溫度的,顯示儀表將會指示出鉑電阻的電阻值所對應的溫度值。當被測介質中存在溫度梯度時,所測得的溫度是感溫元件所在範圍內介質層中的平均溫度。
型號示例
訂貨
訂貨時, 請詳細說明產品型號、測溫端尺寸、安裝孔深度、鉑熱電阻分度號、引線長度。特殊要求供需雙方商定。例如:單支鉑熱電阻WZPM-201,測溫端Φ6×18,安裝孔深40mm,鉑熱電阻分度號Pt100,引線長度2000mm。雙支鉑熱電阻WZP2M-201,測溫端Φ6×18,安裝孔深40mm,鉑熱電阻分度號Pt100,引線長度3000mm。
技術數據
型號 | 測溫範圍 | 分度號 | 精度等級 | 0℃阻值 | 熱響應時間 | 絕緣電阻 |
WZPM-201 | -50℃~ 180℃ | PT100 | A | 100Ω±0.06Ω | 6秒 | ≥200MΩ |
WZPM-209 | B | 100Ω±0.12Ω |
測溫端 | 螺紋 | 材料 | 引線 | 用途 | |||
長度 | 規格 | 材料 | 耐溫 | ||||
Φ6X18 | M8X0.75 | 1Cr18Ni9Ti
不鏽鋼 |
引線長度用戶定義 | 3X0.2m㎡
7/0.2 |
F46導線 | 200℃ | 軸承測溫 |
Φ8.7X16 | M10X1 |
傳感器工作電流應≤1mA
外型尺寸示例
安裝說明
將傳感器安裝在需要檢測溫度的部位,不要讓傳感器引線承受拉力,引線接在電機接線盒內,屏蔽線應接地(接在電機殼體上)。
示意圖說明
在軸承座的適當位置按螺紋尺寸鑽孔,絞相應的內螺紋,安裝牢固。傳感器的端面接觸到軸承外環上,引線接在接線盒內。避免在運輸和電機工作時脫落。
型號示例
訂貨
訂貨時,請詳細說明產品型號、測溫端尺寸、安裝孔深度、鉑熱電阻分度號、測溫端和接線端螺紋尺寸,波紋護套管長度,接線端長度。特殊要求供需雙方商定。
例如:單支鉑熱電阻WZPM-208BT,鉑熱電阻分度號Pt100,測溫端Φ8 x 38,安裝孔深60mm,測溫端螺紋M10×1,接線端螺紋M12×1, 波紋護套管長度2000mm,接線端長度500mm。
技術數據
測溫範圍 | 分度號 | 精度等級 | 0℃阻值 | 熱響應時間 | 絕緣電阻 |
-50℃~ 180℃ | PT100 | A | 100Ω±0.06Ω | 6秒 | ≥200MΩ |
B | 100Ω±0.12Ω |
型號 |
測溫端材料 | 測溫端尺寸 | 波紋護套管 | 測溫端螺紋 | 接線端螺紋 | 引線 |
WZPM-201B |
1Cr18Ni9Ti
不鏽鋼 |
Φ6X18 | Φ8 |
M8X0.75
|
M12X1
M14X1.25 |
橡膠線或氟46線
3X0.2m㎡ |
WZPM-208B | H62 | Φ8X45 | Φ8 | M10X1 | 同上 | 同上 |
WZPM-209B |
H62 | Φ8.7X16 | Φ8 | M10X1 | 同上 | 同上 |
WZPM-208BT |
陶瓷 | Φ8X38 | Φ8 | M10X1 | 同上 | 同上 |
WZPM-2010B | H62 | Φ10X45 | Φ8 | M14X1.25 | 同上 | 同上 |
傳感器工作電流應≤1mA
結構示例
安裝說明
將傳感器安裝在需要檢測溫度的部位,不要讓傳感器引線承受拉力,引線接在電機接線盒內,屏蔽線應接地(接在電機殼體上),安裝時應牢固、密封、可靠。
