系統概述

基礎規格

IGBT是廣氾應用於現代中、大功率變換器中的主流半導體開關器件，其開關特性決定裝置的開關損耗、功率密度、器件應力以及電磁兼容性，直接影響變換器的性能。因此準確測量功率開關元件的開關性能具有極其重要的實際意義。

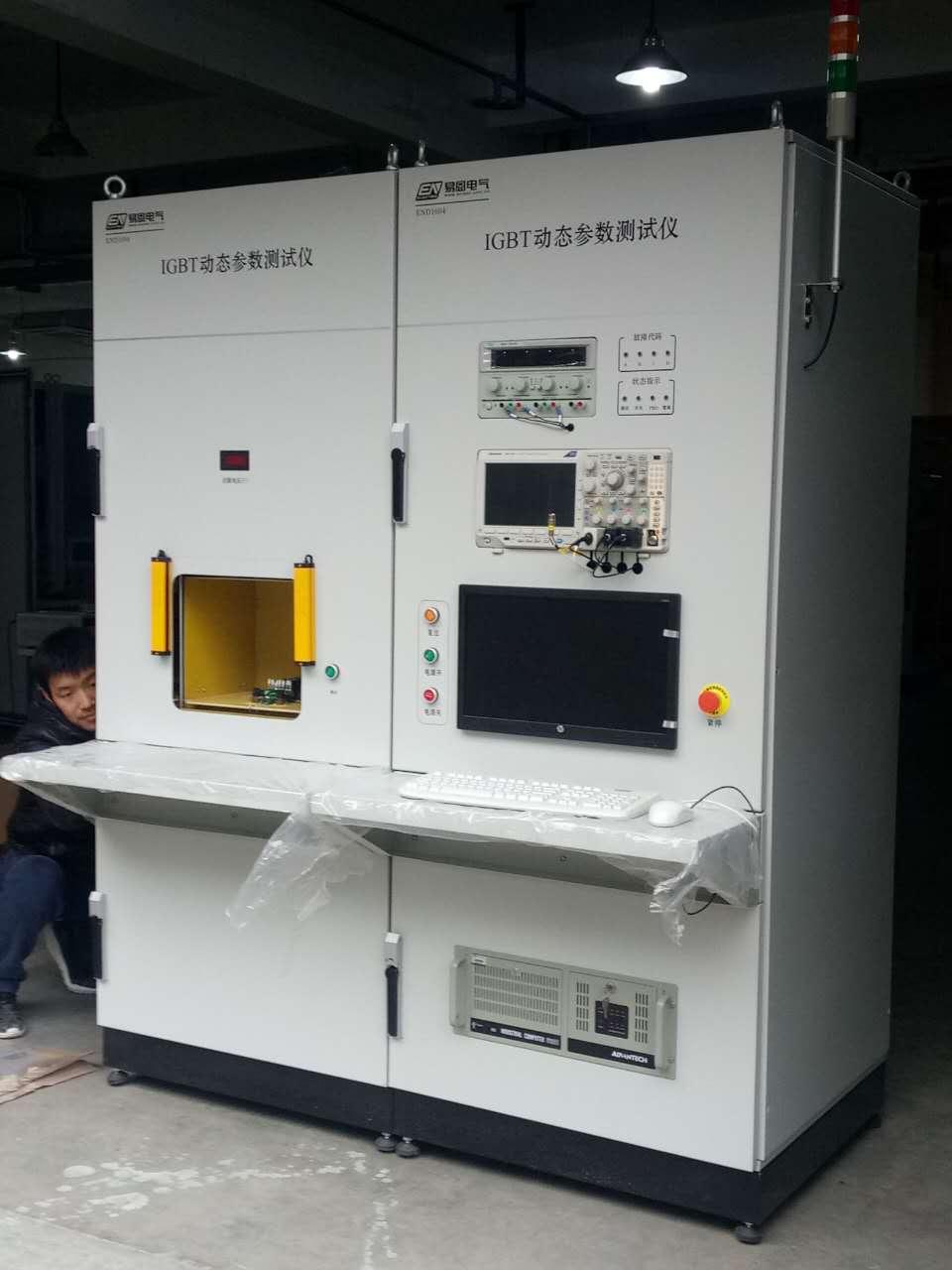

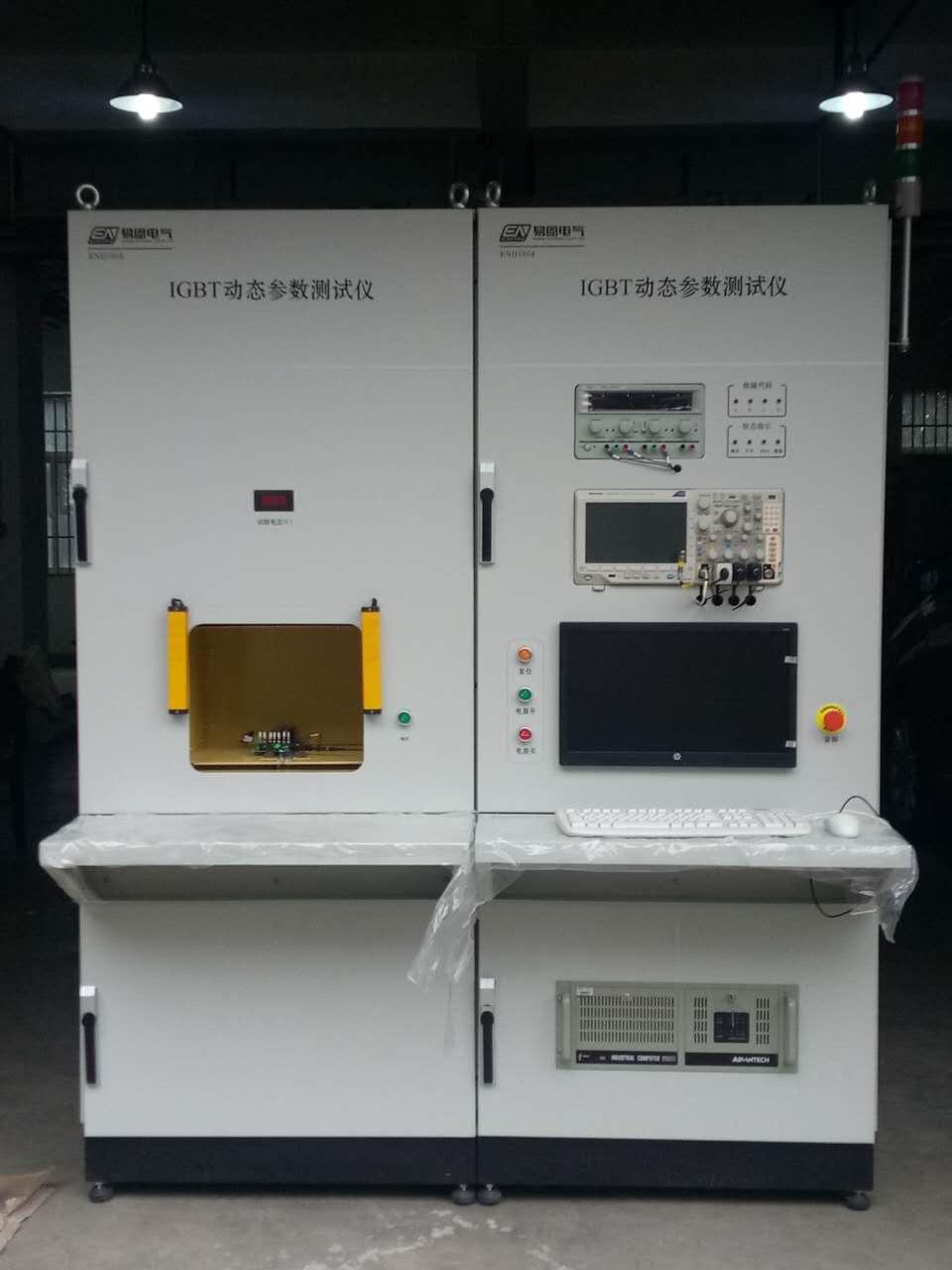

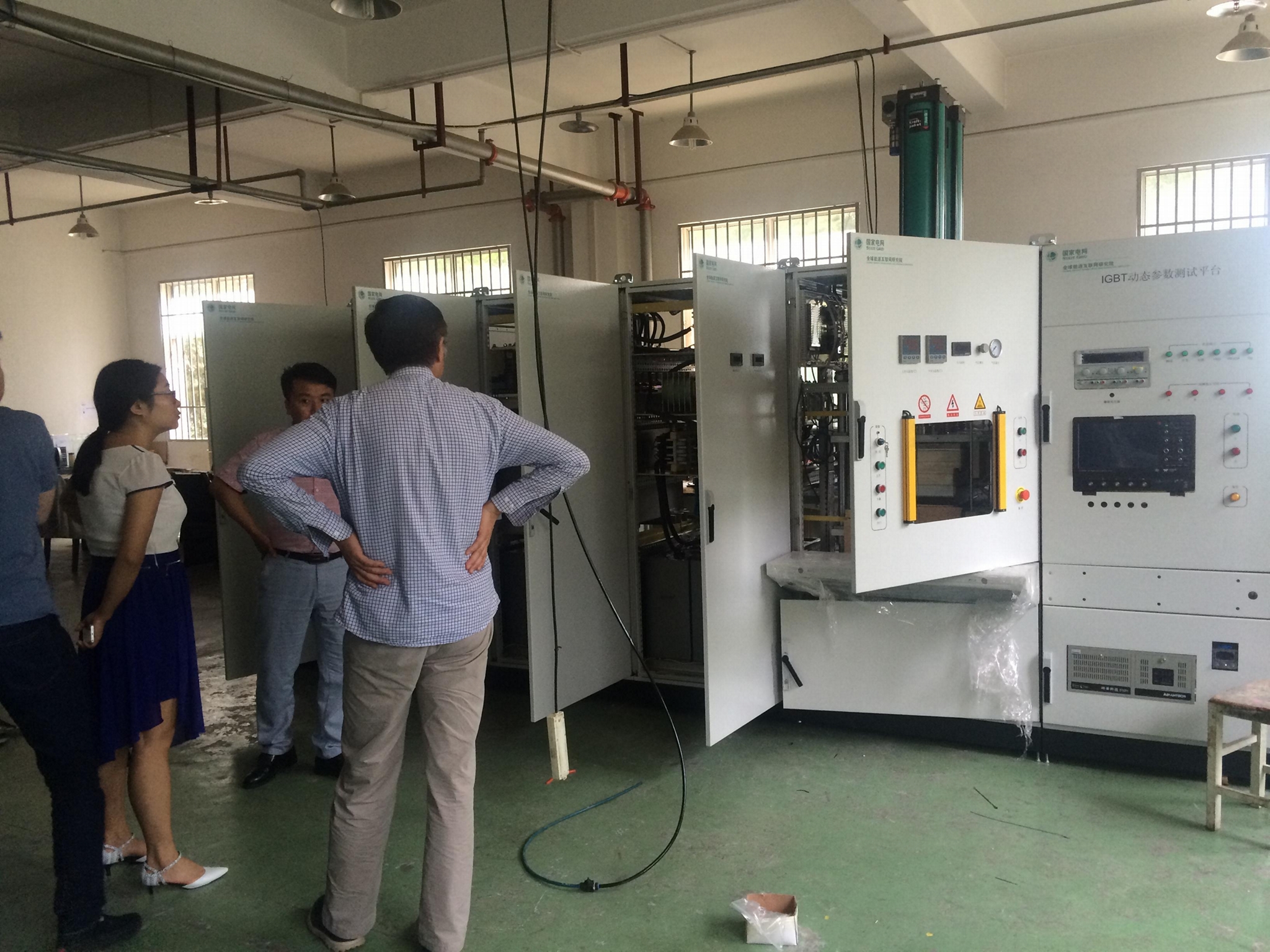

 EN-2020A半導體器件動態參數測試系統，該系統是針對IGBT器件的開關性特性及IGBT內部續流二極管的反向恢復特性而專門設計的一套全自動測試系統，適用於電流不超過1500A和集電極電壓不超過3500V的IGBT器件開關時間測試以及正向電流不超過2000A的二極管反向恢復特性的測試。

規    格：1800×800×800（mm）

質    量：155Kg

環境溫度：15～40℃

相對濕度：小於80%

大氣壓力：86Kpa～ 106Kpa

電網電壓：AC220V±10%無嚴重諧波

電網頻率：50Hz±1Hz

系統單元

開通時間測試單元

關斷時間測試單元

二極管反向恢復測試單元

該系統通過電容充放電原理產生電流波形，測試時根據不同的測試條件，設定測試電壓，再通過調節不同的電感值或選擇不同的測試脈衝寬度來輸出測試要求的電流值，測試的電壓和電流波形同時被採集到示波器，並由示波器與工控機直接通訊，將採集數據傳輸給計算機，計算機經過處理計算后，將測試數據以表格形式顯示並可進行編輯和打印。

計算機控制單元

PLC控制單元

自動恆溫氣動壓力夾具

該單元是設備的中心控制單元，設備有一部分的工作程序、工作時序、開關的動作狀態，數據採集等均由計算機完成。採用研華工控機，具有抗電磁干擾能力強，排風量大等特點。在計算機中，裝有美國國家儀器公司生產的數據採集卡1塊，泰克公司的DPO3014型示波器1台。測試過程中，計算機與示波器通訊，控制示波器的工作狀態，並將示波器的測試數據採集到計算機，計算機對數據進行處理與計算、並進行的顯示與編輯。

本測試台除了採用工控機控制外，還採用了歐姆龍系列的PLC對系統進行控制，PLC主要對設備的工作時序、開關動作等進行控制，並且與計算機進行通訊，完成了整個系統的自動控制功能；PLC不僅控制開關的動作，而且對系統中主要開關的工作狀態進行實時監控，並與硬件進行互鎖，實現了可靠的安全控制功能。

該單元採用5000PA的空氣壓縮機供氣，20個探針的接觸矩陣，液壓昇降柱，自動昇降門。可安全輕鬆的完成器件/模塊的測試接觸。

IGBT開通特性測試

IGBT關斷特性測試

測試氣動夾具

測試參數

開通延遲 tdon

10-1000ns±5%±10ns

Tj=25℃和125℃

關斷時間tdoff

10-1000ns±5%±10ns

Tj=25℃和125℃

壓力：

5000PA的品牌空壓機供氣。

控溫範圍：

25℃-200℃

控溫精度：

±1.0℃±1%

器件接觸：

20個探針的接觸矩陣

上升時間

tr

10-1000ns±5%±10ns

Tj=25℃和125℃

下降時間tf

10-1000ns±5%±10ns

Tj=25℃和125℃

開通能量

Eon

10-1000ns±5%±10ns

Tj=25℃和125℃

關斷能量Eoff

10-1000ns±5%±10ns

Tj=25℃和125℃

測試條件

集電極電壓Vce

50-3500V±5%

根據用戶要求定製

集電極電壓Vce

50-3500V±5%

根據用戶要求定製

集電極電流Ice

50-1500V±5%

根據用戶要求定製

集電極電流Ice

50-1500V±5%

根據用戶要求定製

負載L

20-1000uH

L負載

20-1000uH

柵極電壓Vge

±15V±3%±0.2V

短路測試Sct

一次短路 / 脈寬10uS / 短路電流10KA

二極管反向恢復測試Drr

反向恢復電流 / 反向時間 / 反向di / dt
