TP4100 TP4101 TP4102 1A鋰電池充電管理

TP4100 TP4101 TP4102 1A鋰電池充電管理IC DFN2X2-8封裝
型號:TP4100,TP4101
品牌:TP
原產地:中國
類別:電子、電力 / 電子元器件 / 集成電路
標籤︰南京拓品微電子 , TP41 , 電池充電
單價: -
最少訂量:10 件

產品描述

描述
TP4100/TP4101/TP4102 是一款完整的單節鋰離子電池充電管理、放電保護芯片,首創5V 電源正負極反接保護,帶電池正負極反接保護,兼容大小3mA-1000mA 充電電流。其採用恆定電流/恆定電壓線性控制,薄型DFN 與TSOT 封裝與較少的外部元件數目使其成為便攜式產品應用的理想選擇。由於採用了內部PMOSFET 架構,加上防倒充電路,所以不需要外部檢測電阻器和隔離二極管。熱反饋可對充電電流進行自動調節,以便在大功率操作或高環境溫度條件下對芯片溫度加以限制。芯片帶有電源電壓功率自適應功能,可直接從USB 或太陽能取電。充滿電壓固定于4.2V,而充電電流可通過一個電阻器進行外部設置。當電池達到4.2V 之後,充電電流降至設定值1/10,TP4100 將自動終止充電。TP4100 的放電管理包含了欠壓保護、過充保護、輸出短路保護、輸出過流保護、芯片過溫保護以及多種保護后的延時自激活恢復,其他特點包括充電電流監控器、欠壓閉鎖、自動再充電和兩個用於指示充電狀態引腳(TP4101 有一個充電指示狀態引腳)。TP4100 採用8 引腳DFN3*3 封裝,充電電流範圍3mA-1000mA。TP4101 採用6 引腳TSOT23 封裝,充電電流範圍3mA-600mA。TP4102 採用8 引腳DFN2*2 封裝,充電電流範圍3-1000mA。

特點:
·首創5V 電源反接保護;
·兼容大小3mA-1000mA 的可編程充電電流;
·鋰電池正負極反接保護;
·涓流-恆定電流-恆定電壓三段式充電;
·充電模式電源功率自適應;
·精度達到±1%的4.2V 預設充電電壓;
·輸入可達8V;
·20%恆流預充電;
·C/10充電終止;
·充電待機模式下的電源電流80uA,
·放電模式下BAT 待機電流4uA;
·電池2.6V欠壓保護停機,充電自恢復;
·過充保護,輸出短路保護,輸出過流保護;
·保護后,8秒后自恢復;
·多種封裝DFN3*3-8/TSOT23-6/DFN2*2-8。

額定值:
·輸入電源電壓(VCC):-5.5V~9V
·PROG:-0.3V~VCC+0.3V
·BAT:-4.2V~9V
·CHRG:-0.3V~9V
·BAT 短路持續時間:連續
·BAT 引腳電流:1200mA
·PROG 引腳電流:1500uA
·結溫:145℃
·工作環境溫度範圍:-40℃~85℃
·貯存溫度範圍:-65℃~125℃
·引腳溫度(焊接時間10 秒):260℃

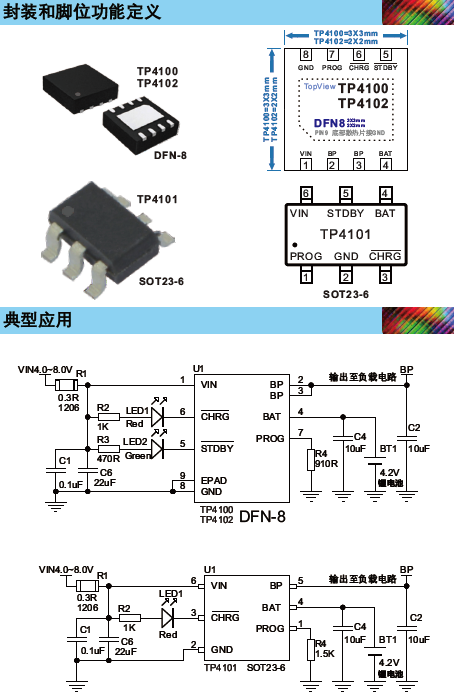

應用:
·醫療、美容產品
·太陽能充電管理
·微型鋰電池設備
·可穿戴、高集成度鋰電池設備
·鋰電池便攜設備等
付款方式︰TT
