D941X-10加長杆軟密封電動蝶閥,常規電壓AC220V/380V 50Hz，法蘭式連接，軟密封，介質壓力為PN10~16，控制類型有開關型、智能調節型、防爆型等。

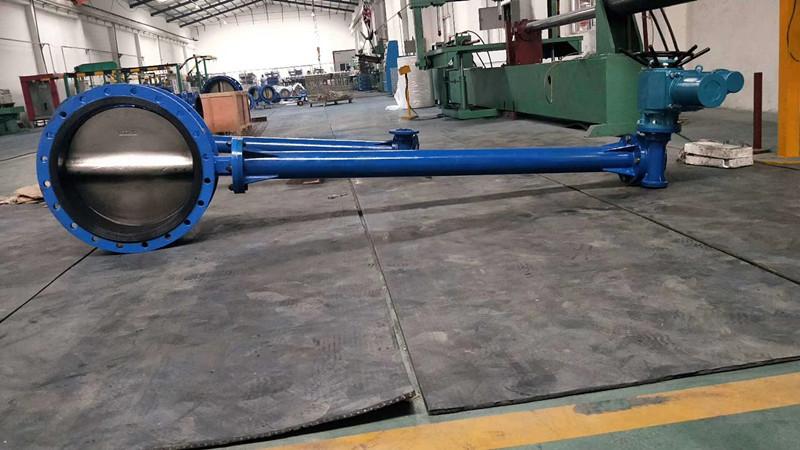

D941X-10加長杆軟密封電動蝶閥

一、D941X法蘭軟密封襯膠蝶閥的產品概述：

   水興閥門的D941X法蘭軟密封襯膠蝶閥，適用於溫度≤120℃，公稱壓力≤1.6MPa，綜合了偏心法蘭蝶閥和中線對夾蝶閥的部分優點，填補了偏心法蘭蝶閥與中線對夾蝶閥之間的一塊空白。D941X法蘭軟密封襯膠蝶閥閥體內腔過流部分採用硫化襯膠設計，閥體閥座結合為一整體，具有良好的密封性能。

   法蘭式中線軟密封襯膠蝶閥可廣氾用於水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中，D941X法蘭軟密封襯膠蝶閥具有良好的調節和截流性能。

D941X-10加長杆軟密封電動蝶閥

二、電動法蘭蝶閥 主要技術參數
● 閥體

閥體形式	直通鑄造閥
公稱通徑	DN50～2000mm
公稱壓力	PN1.0、1.6MPa
法蘭標準	JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
連接形式	法蘭式、對夾式
閥蓋形式	一體式
壓蓋型式	壓板壓緊式
密封填料	V型聚四氟乙烯填料、柔性石墨填料

● 閥內件

閥板形式	蝶形
流量特性	近似等百分比

● 執行機構

執行器型號	SX、3810R、DZW、DQW、QT、LQ
主要技術參數	電源電壓：220V/50Hz、380V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
	防護等級：相當IP67、隔爆標誌：ExdⅡBT4、手操功能：手柄
	環境溫度：-25～+70℃、環境濕度：≤95%

注：如需詳細執行器參數，請進入電動執行器頁面進行查閱。

D941X-10加長杆軟密封電動蝶閥

三、電動法蘭蝶閥 主要零件材料

1	底座	HT200、WCB、CF3、CF3M、CF8、CF8M
2	下軸套	銅合金、304、316
3	閥體	HT200、WCB、CF3、CF3M、CF8、CF8M
4	密封圈	NBR丁晴橡膠、PTFE、PPL、304、316
5	壓板、蝶板	HT200、WCB、CF3、CF3M、CF8、CF8M
6	固定銷	25、35、45
7	上閥軸	2Cr13、304、316、316L
8	下閥軸	2Cr13、304、316、316L
9	上軸套	銅合金、304、316
10	填料	聚四氟乙烯/柔性石墨
11	填料壓套	HT200、WCB、CF3、CF3M、CF8、CF8M
12	填料壓板	HT200、WCB、CF3、CF3M、CF8、CF8M


D941X-10加長杆軟密封電動蝶閥

四、電動法蘭蝶閥 主要性能指標

公稱通徑DN(mm)	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
額定流量係數Cv	110	180	232	368	656	1000	1760	3390	4730	6700	8900	10500	14800	20500	31000	43000	55600	70700
允許壓差(MPa)	≤ 公稱壓力
動作範圍	0～90°
洩露量	按GB/T4213-92，為Kv值的10-4
基本誤差	±2.5%
回差	±2.5%
死區	1% (可調)
可調範圍	50:1

五、電動法蘭蝶閥 主要外形及連接尺寸

公稱通徑 DN(mm)	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
L	108	112	114	127	140	140	152	165	178	190	216	222	229	267	292	318	330	410
H	112	115	120	140	170	180	210	240	290	320	350	380	410	470	550	640	710	770
n-φd	4-18	4-18	8-18	8-18	8-18	8-22	12-22	12-26	12-26	16-26	16-30	20-30	20-33	20-36	24-36	24-39	28-39	28-42
H1	根據所配執行機構而定
A	根據閥門所需力矩而定，配置機型不同，外形尺寸也不相同
D	165	185	200	220	250	285	340	405	460	520	580	640	715	840	910	1025	1125	1255
D1	125	145	160	180	210	240	295	355	410	470	525	585	650	770	840	950	1050	1170

注：以上參數均為PN1.6MPa為準，其他壓力等級請咨詢公司技術部，表中尺寸為不帶標準附件數據，另由於產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取最新數據。

智能調節型D941X-10加長杆軟密封電動蝶閥

D941X-10​​​​​​​加長杆軟密封電動蝶閥

產品包裝方式及售后服務：
本公司此系列產品一律採用木箱包裝，運輸既方便又對產品起到了極好的保護作用。在質量和服務方面，我們承諾：
①“水興”產品質保期為收貨驗貨起12個月（除自然災害和不按本公司產品說明書等錯誤操作的人為因素外），實行”三包“服務（包退、包換、包修）。
②產品服務期內，可以咨詢本公司相關工程師，提供相應服務。
③對用戶的投訴問題，我們會快速作出反應，並安排售后。
如有任何疑問，您可以致電給我們或登錄我們網站，公司會第一時間安排專業高級工程師為您解惑。我們一定會全心全意為您提供優質的服務。
歡迎咨詢採購！！！
物流：順豐速運、圓通快遞、天天快運、及全國公鐵聯運等，可根據客戶要求選擇。目的地：國內、外主要城市或中轉、主要港口。

聲明：本文中所有文字、數據、圖片均只適用於參考，產品具體性能參數、結構尺寸參數、價格等詳情，請聯繫公司相關部門人員。
