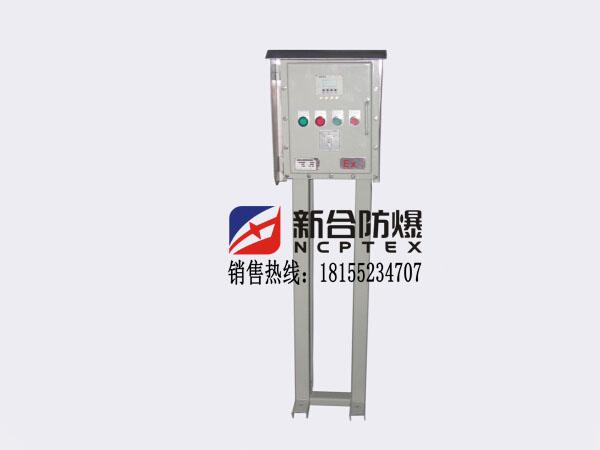

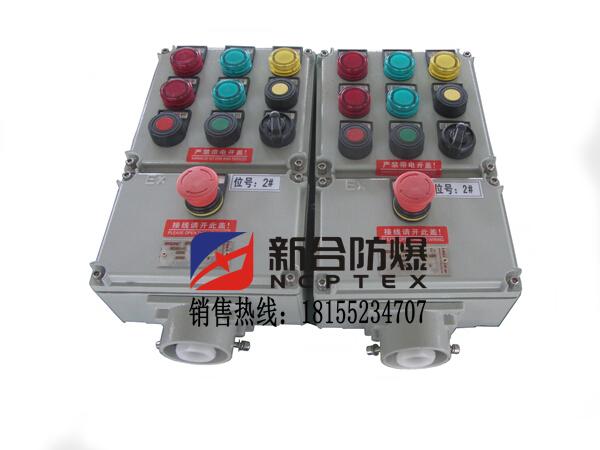

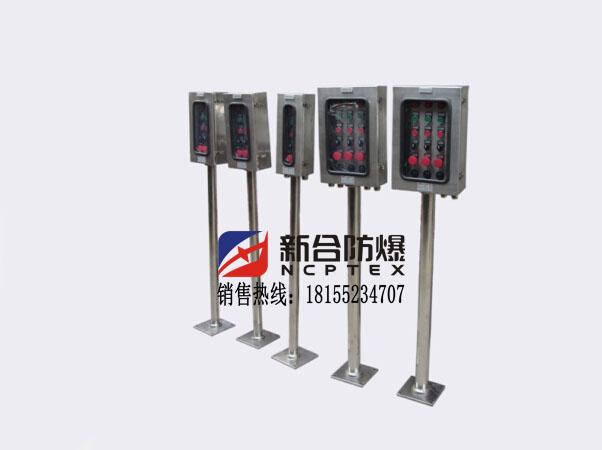

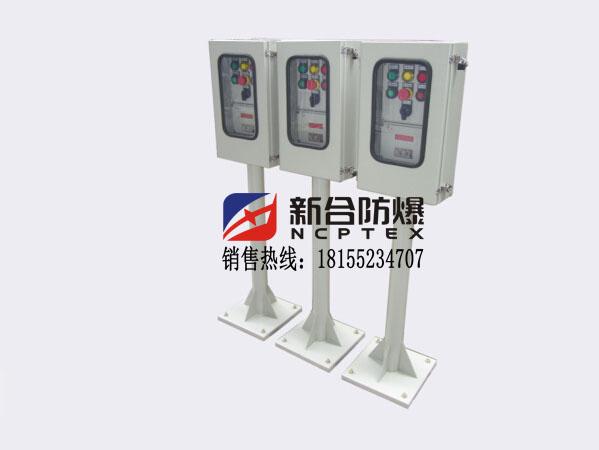

防防爆操作柱（按鈕盒）



此產品是一個靈活的控制系統，可以為客戶提供標準或是有特殊要求的本地控制單元或顯示單元。 我們提供三種型號的標準外殼適應三種不同情況控制和顯示。同時按照您的需要也可以將最多三個ComEx外殼組合在一起使用。 導線引入頭的尺寸可以是M20x1.5或M25x1.5。材料可以是塑料或金屬。塑制的引入頭為直接螺紋固定，無需緊固螺母。金屬引入頭由一個在盒體內的金屬接地板固定。一個操作柱最多可有兩個M20的導線引入頭。 為了便於現場操作，每個塑制外殼都裝有一個位號牌。

1適用範圍

適用於爆炸性氣體環境1區、2區；

適用於可燃性粉塵環境20區、21區、22區；

適用於ⅡA、ⅡB、ⅡC級爆炸性氣體環境；

適用於溫度組別為T1～T6的環境；

適用於石油采煉、儲存、化工、醫藥、紡織、印染、軍工及軍事設施等爆炸性危險環境特點

技術參數

防爆標誌：ExedIIBT4/T5/T6、ExedIICT4/T5/T6、DIP A20 TA,T4/T5/T6

額定電壓：AC380V/220V/50HZ

防護等級：IP54 IP55（IP65）

防腐等級：WF1

螺紋規格：DN20 /G3/4;

2技術特點

1.採用ZL102鋁合金壓鑄成型，表面高壓靜電噴塑，不鏽鋼外露緊固件

2.內裝萬能轉換開關、按鈕、電流表、指示燈

3.轉換開關有30多種功能可由用戶自由選擇

4.萬能開關操縱機構經過優化設計,可以自動找正,能保証轉動靈活,無卡滯現象

5.電流表量程由用戶指定

6.鋼管或電纜布線均可

7.產品出廠銘牌上只體現總單元內容,名分單元代號為訂貨參數

8.安裝方式：立式或挂式

3產品特點

1. 鑄鋁合金外殼,表面噴塑。

2. 內裝萬能轉換開關、按鈕、電流表(可按用要求裝其他儀表)、指示燈。

3. 轉換開關有30多種功能可由用戶自由選擇,可根據要求特製。

4. 萬能開關操縱機構經過優化設計，可以自動找正,能能保証轉動靈活，無卡滯現象。

5. 電流表量程由用戶指定。

6. 鋼管或電纜布線均可。

7. 產品出廠銘牌上只體現總單元內容,各分單元代號為訂貨參數。

8. 符合GB3836-2000,IEC60079標準要求。

用途

1.用途：本產品適用於含有爆炸性氣體環境用的1區、2區危險場所，作為交流50Hz，電壓至220/380V動力設備起動、停止控制使用。

4工作條件

a． 海拔高度不超過2000m；

b． 週圍空氣溫度最高不超過+40℃，最低不低於-20℃；

c． 空氣相對濕度不大90%（+25℃時）；

d． 最大降雨強度50mm/10min；

e． 最大輻射強度1.4cal/cm.min；

安裝及維修

1.安裝及維修前需切斷前級電源；

2.進、出線電纜穿過橡膠密封圈，並用墊圈及安裝管壓緊，保証密封及電纜不得鬆動；

3.操作柱在使用過程中要定期檢查，以保証其良好運行；

4.非專業人員嚴禁開蓋安裝維修。

5.訂貨須知,訂貨時應指出產品的完整型號、名稱、規格及訂貨數量。

例：BZC51-10G WF1 防爆操作柱，2鈕2燈，戶外防中腐，50台。
