環保無溶劑有機硅三防漆基本介紹



是一種單組份無溶劑液體有機硅塗料，使用時，常溫下依靠空氣中的水分自然固化。固化后的塗層具有優良的電氣絕緣性能和化學穩定性，能耐水、耐臭氧、耐氣候老化，能在-60~200℃溫度範圍長期使用，對電子元器件、PCB線路板、多種金屬、非金屬材料都具有良好的粘接性和附着力。





TIS-NM環保三防漆特性





環保認証

無溶劑

低粘度

固化快

無毒害

不燃燒

無腐蝕

強附着力





●對材料無腐蝕性



●憎水性及憎水遷移性強，防潮性好



●更好的附着力



●施工方便



●無溶劑



通常情況下，有機硅三防漆需依靠溶劑進行稀釋，以增加其流動性，TIS-NM環保三防漆在無溶劑的情況下保持產品低粘度和良好的流動性，同時使產品發揮出較強的附着力，同類型的很多三防漆產品目前還無法兼顧這幾個技術難點。



有機硅三防漆性能指標



序號		項目	單位	技術指標	檢測標準
固化前	1	外觀	/	半透明乳白色流動體	目測
	2	表干時間（25℃）	min	5	GB/T 1728
	3	粘度	mPa·s	400	GB/T 10247
	4	實幹時間	h	22	GB/T 1728
固化后	5	附着力	級	1	GB/T 1720
	6	拉伸強度	MPa	1.5	GB/T 528
	7	斷裂伸長率	%	100	GB/T 528
	8	擊穿強度	kV/mm	27	GB/T 1695
	9	體積電阻率	Ω·cm	8.9×1014	GB/T 1692



無溶劑環保三防漆檢驗報告





※ 附着力及耐溶劑后附着力均為1級，耐濕熱（47℃，96%）試驗168小時后，試板表面無明顯變化，中性鹽霧試驗168小時后，試板表面無明顯變化。



報告說明：

1.划格后，用壓敏膠帶粘貼划格區域后再觀察漆膜脫落情況。

2.試板制樣：採取噴塗方式制樣。

3.耐溶劑后附着力測試條件：將試板放置在乙酸乙酯中浸泡8h，擦拭乾淨后檢測附着力。

4.鹽霧試驗箱溫度：35℃;飽和桶溫度：47℃;噴霧壓力1.0kg/cm2;試驗溶液為（50±5）g/L的NaCl水溶液，水為去離子水，鹽為分析純的NaCl，pH為6.5~7.2，噴霧量為（1.0~2.0）ml/80cm2/h。

5.鹽霧試驗試樣的放置角度：試樣正面與垂直方向成15°~25°。

6.鹽霧試驗結束后拿出試樣，放置30min，用自來水沖洗試樣表面殘留的鹽溶液，用紙輕輕吸干水分，檢查試樣。





無溶劑環保三防漆典型用途



用於電子線路板、通訊設備、變電設備、母排、電機附件、開關櫃、干式變壓器、整機浸塗或噴塗，起到防潮、防靜電、絕緣作用。





環保三防漆使用方法及注意事項



●將需塗覆的材料表面擦拭乾淨，保証被粘表面無油污、雜質。



●本品可採用刷塗、噴塗、浸塗等方法施工。塗層以不流卦、不漏塗為限。一次塗膜厚度一般在 0.1~0.2mm 之間為宜，最終塗膜厚度應達 0.3~0.5mm。



●第一道塗膜表干后，即可再次塗覆。



●用完的毛刷、噴槍等應及時用稀釋劑洗淨，以備下次使用。



●本產品使用時靠接觸空氣中水分固化。施工剩餘產品需及時密封以備下次使用。空氣中的水分含量越高，塗料乾燥固化越快；溫度越高，塗料固化越快。





環保三防漆包裝、儲存和運輸



本品為標準容器包裝。

按非易燃品儲運。





安全與環保



本產品符合環保認証，符合當下國內安全生產管理部門及環保部門對電子製造等企業原材料環保、安全等各方面的要求，可在室溫下儲存與使用，不燃燒，對人體無毒害，無刺鼻異味。

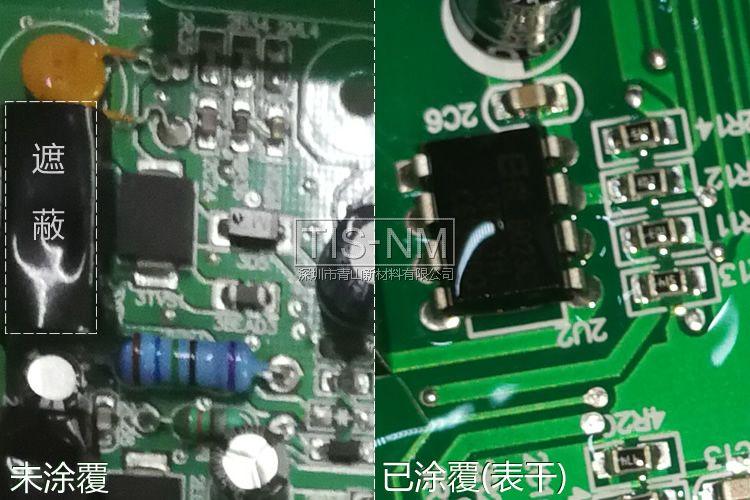

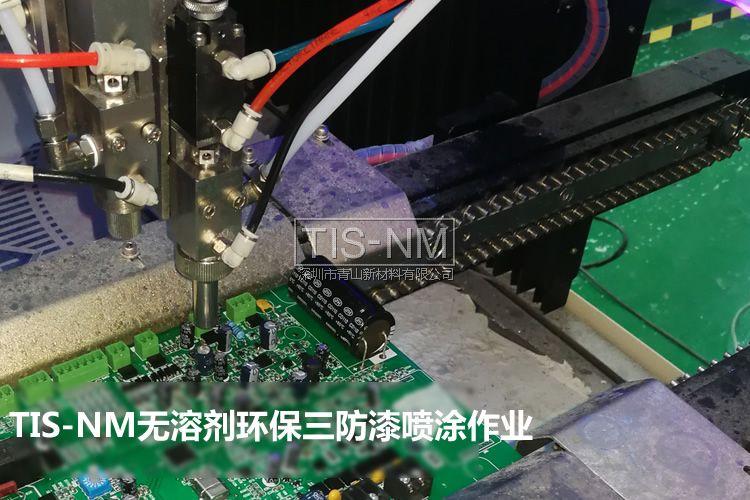

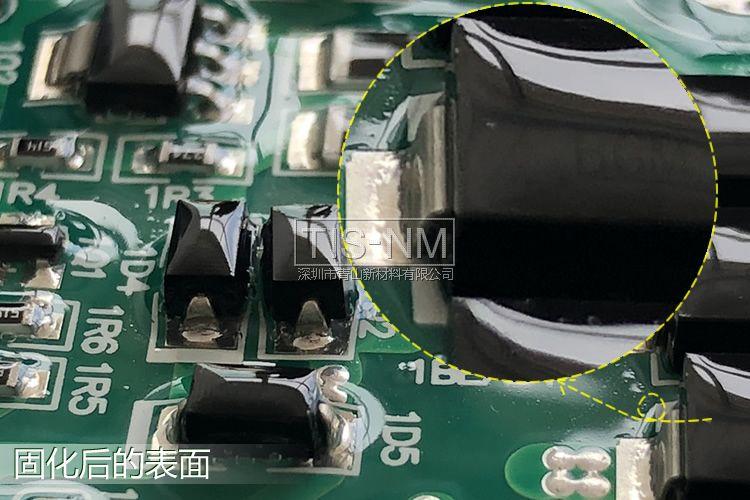

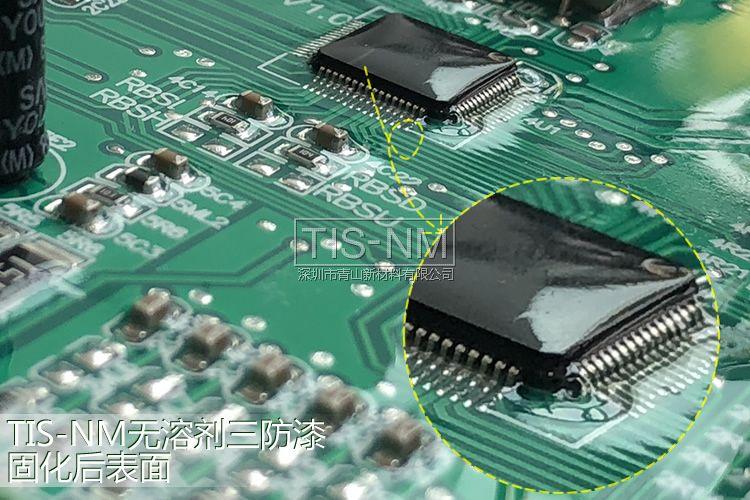

環保三防漆噴塗案例

● 查看更詳細三防漆噴塗案例



 樣品及免費打樣申請熱線：400-7777-029
