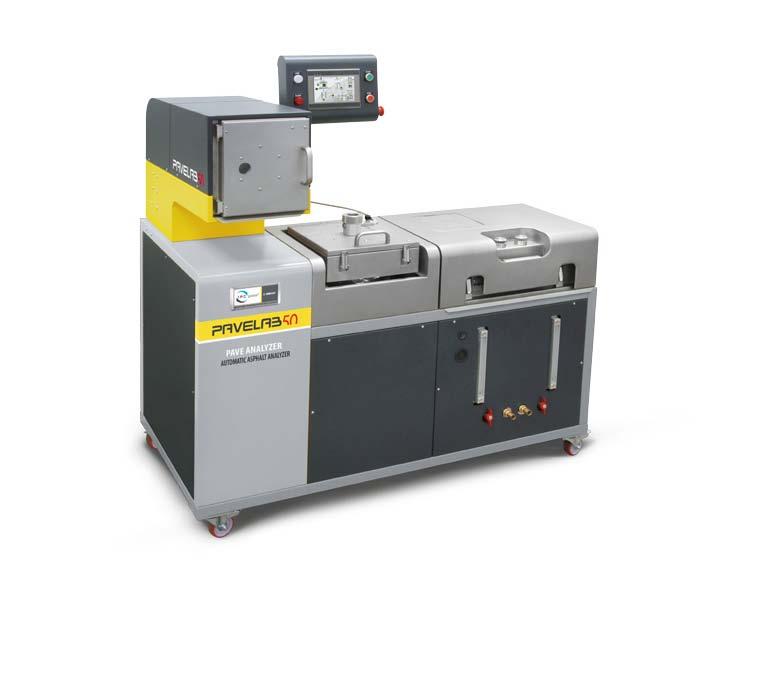

全自動瀝青分析儀產品介紹

       PAVELAB50全自動瀝青分析儀符合ASTM D2172 | EN 12697-1規範，通過使用化學溶劑從瀝青混合料中抽提瀝青，分離膠結料，填料和集料，得到的具有代表性的瀝青試樣可用於其他測試，如針入度，軟化點測試等等。瀝青混合料中的集料，包括填料，也可以分離出來，進行級配等級分析。

　　工作原理

　　將瀝青混合料試樣（最多3.5 kg）置於洗滌滾筒內，再將洗滌筒固定在清洗室內。洗滌筒外側是網狀護罩，孔隙一般為0.063、0.075或0.090 mm。瀝青膠結料與填料通過溶劑和超聲波清洗的作用分離出來。瀝青膠結料和填料還有溶劑的混合物通過離心機，進行分離，此時將填料分離出來。集料和填料通過強制的空氣迴圈進行乾燥，同時將殘餘的溶劑進行冷凝回收。

　　剩餘的瀝青與溶劑的混合溶液通過蒸餾作用進行分離，分離後的瀝青膠結料和溶劑分別進入不同的儲存罐內。部分瀝青膠結料與溶劑的混合溶液可以在蒸餾之前放出，通過旋轉蒸發儀進行分離，用來做其他試驗。如需這樣做，要提前將燒瓶連接到儀器上。蒸餾之後的的溶劑可用於下次抽提使用。

　　此瀝青混合料分析儀須連接水冷系統，用於冷卻儀器內部的三個冷卻旋管。

　　新一代瀝青混合料分析儀的特點

　　7英吋可轉動觸控式螢幕控制器，即時顯示每個操作步驟和試驗過程中記錄的資料，試驗參數可以通過內置軟體進行設置。

　　瀝青混合料分析儀包含了自動稱重（75-PV50A25型）。 樣品可以每個階段完成時，自動稱量試樣的品質。稱重資料通過軟體自動記錄，用於試驗結果的自動計算。 所有結果，包括以前的測試結果，都可以通過印表機82-P0172/B列印資料。

　　冷凝器蓋子採用鉸接式開啟設計，使得冷凝器的清潔工作十分便利。

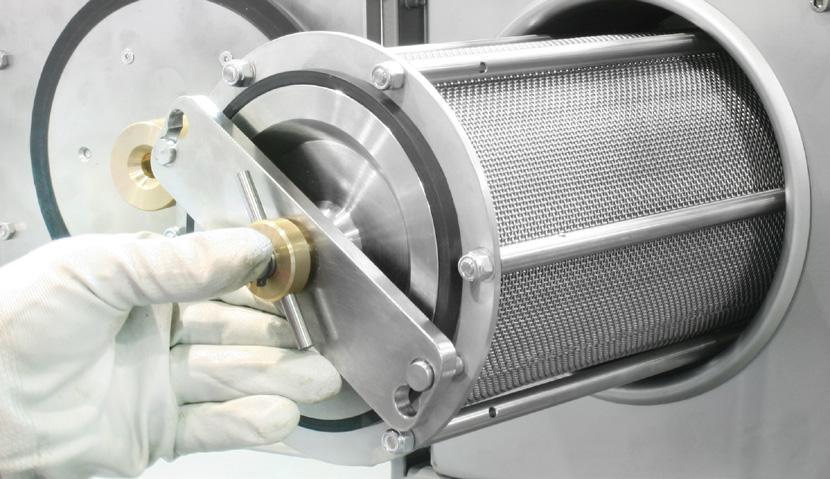

　　可拆卸洗滌滾筒

　　快速連接旋轉蒸發儀的燒瓶，用於回收瀝青溶液清潔的和用過的溶劑罐排水閥液面指示器採用高耐腐蝕材料製作，保証儀器可以適應多種不同種類的溶劑。

　　備註

　　儀器可以選擇使用以下溶劑：

　　● 全氯乙烯（四氯乙烯）

　　● 三氯乙烯

　　● 二氯甲烷（亞甲基氯）

　　瀝青混合料分析儀也可用於輪胎瀝青膠結料的回收。



　　全自動瀝青分析儀產品特點

　　● 全自動測試迴圈：

　　   - 溶劑和超聲波共同作用來清洗試樣（最多3.5 kg），同時加熱和旋轉內襯篩選網的清洗筒 。

　　   - 高速抽提和離心，確保從溶液當中將填料分離出來。溶劑蒸汽在密閉的不鏽鋼容器（含冷凝旋管）中冷凝，滿足最新的環保要求。

　　   - 通過連續蒸餾的方式自動回收溶劑

　　   - 瀝青膠結料回收非常簡單，可以用於做其他測試，如：針入度測試和軟化點測試。

　　   - 可選快速連接旋轉蒸發儀的燒瓶，可減少抽提時間，約55分鐘（包含乾燥時間）。

　　● 全密封設計，保証不在實驗室產生有毒氣體，符合環保要求。

　　● 配置7英吋可旋轉觸屏控制器

　　● 可配置瀝青試樣精確稱重裝置（10 kg ± 0.1 g）

       ● 高抽提能力：每次抽提最多可分離300 g填料

       ● 抽提後自動烘乾試樣

       ● 噪音小



　　全自動瀝青分析儀技術參數

　　● 最大樣品重量：3.5 kg

　　● 離心旋轉速度：6000 rpm

　　● 離心杯外部尺寸（直徑 × 高）：120 × 200 mm

       ● 最大填料容量：約300 g

       ● 提取時間（包括集料和填料乾燥）：約55分鐘

       ● 溶劑提取使用量：約10升（可迴圈）

       ● 額定功率：6 kW（不含水冷卻系統）

　　● 外形尺寸（寬×長×高）：約1400×750×1500 mm

       ● 重量：約 240 kg



       全自動瀝青分析儀訂購信息

　　有兩個版本可供選擇

　　型號75-PV50A15和75-PV50A16，不含配件。

　　型號75-PV50A25和75-P V50A26，配有集成天平，不含配件。

　　標準版本

　　75-PV50A15

　　PAVELAB 50全自動瀝青抽提儀主機，全封閉的密封設計。採用溶劑溶解的方式，對瀝青混合料的瀝青基質進行抽提，對混合料中的填料和集料進行回收。380 V，50~60 Hz，3 ph。

　　75-PV50A16

　　與上述型號基本相同，220 V，60 Hz， 3 ph。

　　自動稱重

　　75-PV50A25

　　PAVELAB 50全自動瀝青抽提儀主機，全封閉的密封設計。採用溶劑溶解的方式，對瀝青混合料的瀝青基質進行抽提，對混合料中的填料和集料進行回收。380 V，50~60 Hz，3 ph。

　　75-PV50A26

　　與上述型號基本相同，220 V，60 Hz， 3 ph。



　　全自動瀝青分析儀附加信息

　　附件

　　配備密封蓋的洗滌筒

　　75-PV50/KIT

　　此附件包含：

　　75-PV5X010

　　洗滌滾筒，網罩孔隙0.063 mm。

　　75-PV5X040

　　洗滌滾筒密封蓋

　　75-PV5X150

　　離心杯，直徑120 mm。

　　75-PV0005/2

　　離心杯襯紙

　　每包100張

　　其他可選洗滌筒

　　75-PV5X20

　　洗滌滾筒，網罩孔隙0.075 mm。

　　75-PV5X30

　　洗滌滾筒，網罩孔隙0.090 mm。

　　75-PV5X010/C

　　洗滌滾筒，網罩孔隙0.063 mm，有可溯源証書。

　　75-PV5X20

　　洗滌滾筒，網罩孔隙0.075 mm。

　　75-PV5X020/C

　　洗滌滾筒，網罩孔隙0.075 mm，有可溯源証書。

　　75-PV5X30

　　洗滌滾筒，網罩孔隙0.090 mm溶劑測試裝置。

　　75-PV5X030/C

　　洗滌滾筒，網罩孔隙0.090 mm，有可溯源証書。

　　溶液測試裝置

　　75-PV5X110

　　測量裝置，用於查証溶液回收後溶劑的穩定性（酸鹼度pH值）。

　　75-PV5X120

　　溶劑穩劑，1000 ml/瓶。添加在溶劑當中，使可回收溶劑穩定。

　　溶劑

　　75-PV5X200

　　溶劑安全填充泵

　　水冷系統

　　75-PV5X135

　　水冷系統，提供10~15℃的冷卻水，流速5升/分鐘，壓力3 bar。380 V，60 Hz，3 ph。

　　75-PV5X136

　　與上述型號基本相同，220 V，60 Hz， 3 ph。

　　75-PV5X170

　　使用水冷系統冷卻水時，請升級用額外的電動閥。

　　75-PV5X180

　　快速連接冷卻管道

　　離心杯

　　75-PV5X150

　　離心杯，直徑120 mm

　　75-PV0005/2

　　離心杯襯紙

　　每包100張

　　75-PV5X160

　　該設備用於提取離心杯。

　　連接裝置

　　75-PV5X100

　　快速連接裝置，用於連接旋轉蒸發儀的燒瓶，收取瀝青溶液。（如需要此裝置，須在訂購主機時同時訂購）。

　　打印機

　　82-P0172/B

　　24點陣式印表機。外置電池和充電器。110~230 V，50~60 Hz，1 ph。
