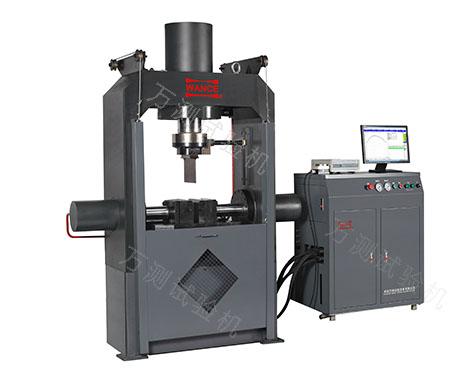

萬測HBT系列 A型三缸彎曲試驗機
| 型號： | - |
|---|---|
| 品牌： | 萬測/WANCE |
| 原產地： | 中國 |
| 類別： | 電子、電力 / 儀器、儀表 / 試驗機 |
| 標籤︰ | 三缸彎曲試驗機 , 彎曲試驗機 , 試驗機 |
| 單價： |
¥10000
/ 件
|
| 最少訂量： | 1 件 |
產品描述
功能總述
HBT306A型三缸彎曲試驗機採用液壓加荷與微機系統相結合的技術，由一個垂直油缸將試樣彎曲到一定角度后，再由兩個相對的水平油缸將試樣彎曲到需要的角度。試驗機採用整體框架式結構，直接利用主活塞的下降來實現試樣的彎曲，並通過左右活塞的工作可以實現試樣的180°彎曲，操作方便、高效。
計算機與測控系統採集試驗數據併發送控制指令，能自動控制試驗過程和自動求出試驗結果，並由微機屏幕實時顯示試驗曲線和試驗結果，由打印機打印試驗報告和試驗曲線。
主要用於金屬材料的試驗性彎曲或工藝性彎曲，可實現等速率加荷、等速率位移等控制過程，並可在一次試驗中實現力、位移兩段控制，各控制之間可平滑轉換。試驗機具有全自動彎曲試驗和手動試驗功能，可自由切換。
相關標準
1) GB/T 2611-2007 《試驗機通用技術要求》
2) GB/T 16826-2008 《電液伺服萬能試驗機》
3) GB／T 232-2010 《金屬材料彎曲試驗方法》
4) GB 1499.1-2017 《鋼觔混凝土用熱軋光圓鋼觔》
技術參數
|
型號 |
HBT505A |
HBT106A |
HBT206A |
HBT306A |
|
最大垂直推力（kN） |
500 |
1000 |
2000 |
3000 |
|
最大水平推力（kN） |
300 |
400 |
1000 |
2000 |
|
試驗機級別 |
1級 |
|||
|
力值示值相對誤差 |
±1% |
|||
|
力值測量範圍 |
1%～100%FS（全程不分檔） |
|||
|
力值分辨力 |
1/500000FS |
|||
|
垂直油缸最大壓縮速度（mm/min） |
350 |
240 |
240 |
200 |
|
垂直油缸最大行程（mm） |
150 |
350 |
350 |
500 |
|
位移分辨力(mm) |
0.01 |
|||
|
支輥規格（mm） |
Φ30×130 |
Φ50×200 |
Φ80×210 |
Φ100×240 |
|
支輥間最大跨距（mm） |
150 |
360 |
360 |
400 |
|
試驗力加載速率範圍 |
0.02%～2%FS/s |
|||
|
主機外形尺寸（長x寬x高，mm） |
950×550×1850 |
1580×550×2200 |
1650×800×2500 |
2470×900×2800 |
|
油源外形尺寸（長x寬x高，mm） |
1150×600×1100 |
1150×600×1100 |
1150×600×1100 |
1350×680×1100 |
|
重量 (kg) |
1000(主機)+700 (油源) |
3000(主機)+700 (油源) |
5000(主機)+700 (油源) |
9000(主機)+700 (油源) |
