BACnet網關256點位通用型(一個網口)

BACnet網關256點位通用型(一個網口)
型號:BAC1002-ARM
品牌:上海迅饒
原產地:中國
類別:電子、電力 / 電氣控制系統
標籤︰協議轉換 , 數據採集 , BACnet協議
單價: ¥1 / 件
最少訂量:1 件

產品描述

產品型號:BAC1002-ARM

        功能描述

        X2BACnet是一款功能很強大的協議轉換網關,X2BACnet的意思是X代表各家不同的通信協議,2是To的諧音表示轉換,BACnet最終支持的是標準BACnetIP協議。使得用戶可以根據現場設備的通信協議進行配置,轉成標準的BACnetIP協議。在PC端仿真運行無誤后,上傳到硬件協議轉換網關中。
       應用領域

       硬件網關支持多種協議轉換,可以幫助江森的Metasys、霍尼的EBI或者Niagara、西門子的Insight或desigo cc、施耐德SBO等大型樓宇自控公司組態軟件無法連接一些不常見控制設備問題,如PLC、空調、電梯、消防、燈光控制系統、電表、水表等。通過硬件網關將非標協議轉換成BACnet標準協議,這樣BACnet客戶端組態軟件就可以通過網關訪問現場設備了。

       運行環境
       軟件支持Windows XP/2000/2003/Win 7/Win8/Win10/Win Server 2003/Win Server2008/Win Vista等多種操作系統。

       軟件自帶WEB支持IE9及以上版本,Opera、蘋果的Safari、Google Chrome、火狐瀏覽器等。
      支持寄存器類型及個數
      支持BACnet IP服務器,該服務器支持的寄存器類型及個數如下表。
      注意:網關寄存器個數是動態支持的,每種寄存器最多可建256個點(含虛擬點)。





BACnet寄存器類型

BACnet寄存器個數

AI(只讀不寫)

256(0~255)

AO(可讀可寫)

256(0~255)

AV(可讀可寫)

256(0~255)

BI(只讀不寫)

256(0~255)

BO(可讀可寫)

256(0~255)

BV(可讀可寫)

256(0~255)

MSI(只讀不寫)

256(0~255)

MSO(可讀可寫)

256(0~255)

MSV(可讀可寫)

256(0~255)









軟件特點:

-綠色免安裝,支持多國語言;
-支持近200種協議同時轉為BACnet IP服務器;
-支持PC、手機端、iPad等訪問,監控;
-支持線性轉換,取位,高低字節轉換;
-支持內部變量功能,支持查看設備離在線狀態;
-支持AI、AO、AV、BI、BO、BV、MSI、MSO、MSV九種寄存器類型;
-配置軟件X2BACnet配置工程方便, 256個點10分鐘內即可完成;
-添加新的私有協議支持BACnet,2周內即可完成;



硬件參數:


處理器:240MHZ 電源:AC/DC 12~24V
內存:32M Flash:128M
系統:LINUX系統

功耗:5W

重量:200g

材質:鋁合金外殼

安裝方式:導軌式

尺寸(L×W×H):129mm×86mm×34mm

接口:1個網口,2個串口(2個RS485接口/2個RS232接口)

溫度:-20~70℃(工作) -40~80℃(儲運)
網絡:1個高性能100M/10M以太網接口,支持AUTO MDI/MDIX 濕度:20%~90%無凝露(工作) 15%~95%無凝露(儲運)



產品尺寸圖



BAC1002-ARM尺寸圖

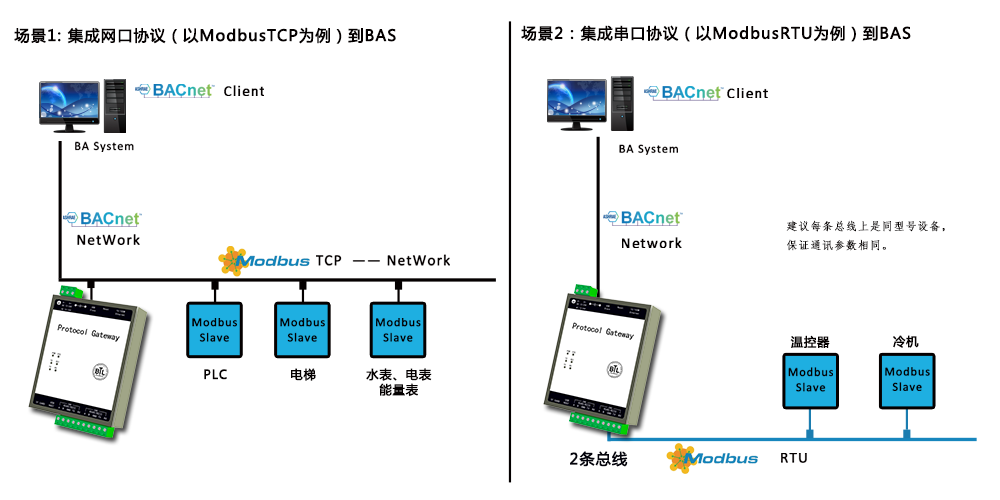

BAC1002-ARM現場應用原理圖
