PGS戶外預收電費計量裝置

一、概述:

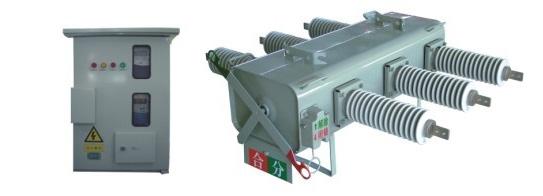

PGS戶外預收電費計量裝置適 用12KV/24KV/40.5kV 直供用電戶本裝置採用戶外高壓負荷開關+限流熔斷器、 JLSZK-12型預計費計量箱和計量 CT、PT 組合。可實現負荷開斷及預收電費計量，其佔地少、安裝方便，工程造價低。 為了解決用戶為小冶煉（鍊鋼或鐵等），在加工過程中存在大量的諧波，而造成計量不準確、線損高的問題， 該產品可防止諧波誤計量造成的電費損失現象，預收電費改造兼顧降低線損一舉兩得。 該裝置具有無線遠程通訊電力預付費控制功能，在智能 IC 卡預付費技術基礎上， 根據市場需求而開發出的新一代預付費控制系統，它在原 IC 卡預付費控制系統的基礎上， 增加了遠程售電、監測、事件主動上報，短信通知等功能使電力預付費控制系統真正具有了自動化、與網絡化功能。

二、工作和環境條件：

• 環境溫度：上限＋50℃，下限－40℃。
• 海拔不超過 3000m。
• 風壓不超過 700pa（相當于風速 34m/ｓ）。
• 地震烈度：8 度。
• 覆冰厚度：≤10mm
• 安裝場所：沒有火災、爆炸危險，無化學腐蝕及經常性劇烈震動。
• 污穢等級：Ⅲ類、Ⅳ類。
• 傾斜度：對櫃（箱）殼體不超過 3º；對電能表不超過 1 º。
• 防護等級：IP54
• 安裝方式：戶外或裝置安裝于建築物內或開閉所內

三、PGS戶外預收電費計量裝置產品特點：

1 本系統由高壓計量控制裝置和 35Kv 負荷開關單元結構組成，能完成高壓直供用戶 的電能計量和預購電工作及保護功能（保護功能由供電部門和用戶協定是否投、切）。

2 產品具有體積小、重量輕、外形美觀、操作簡便、長壽命、高參數、無污染、少 維護等顯著特點。

3 採用電能表進行計量和結算。

4 用戶通過 IC 卡預付費（或負控終端）系統實現先買電后用電，每個計量箱（櫃） 配一台 IC 卡控制器（或負控終端），每個控制器（終端）配置一張 IC 卡（SIM 卡）， 互不通用。

5 電能收費控制裝置全自動運行，欠電自動跳閘，購電后自動合閘；跳閘電量、跳 閘負荷可任意設置。

6 控制系統採用三相供電，任何一相有電即可保証其準確動作。

7 控制裝置設有手動跳閘按鈕，未欠電前用戶可手動跳閘，購電后由自動合閘；欠 電后不能合閘。

8 由於該裝置採用用戶變壓器高壓側計量，表計安裝于封閉的專用計量箱之內，從 根本上解決了防竊電問題。

9 可防止諧波誤計量造成的電費損失現象，預收電費改造兼顧降低線損。

10 本裝置是具有收費控制功能、完全防竊電計量功能，成為投資少、見效快的配電 成套設備。
