天擴裝配式圍井TKWJ-17使用說明書

一、簡介

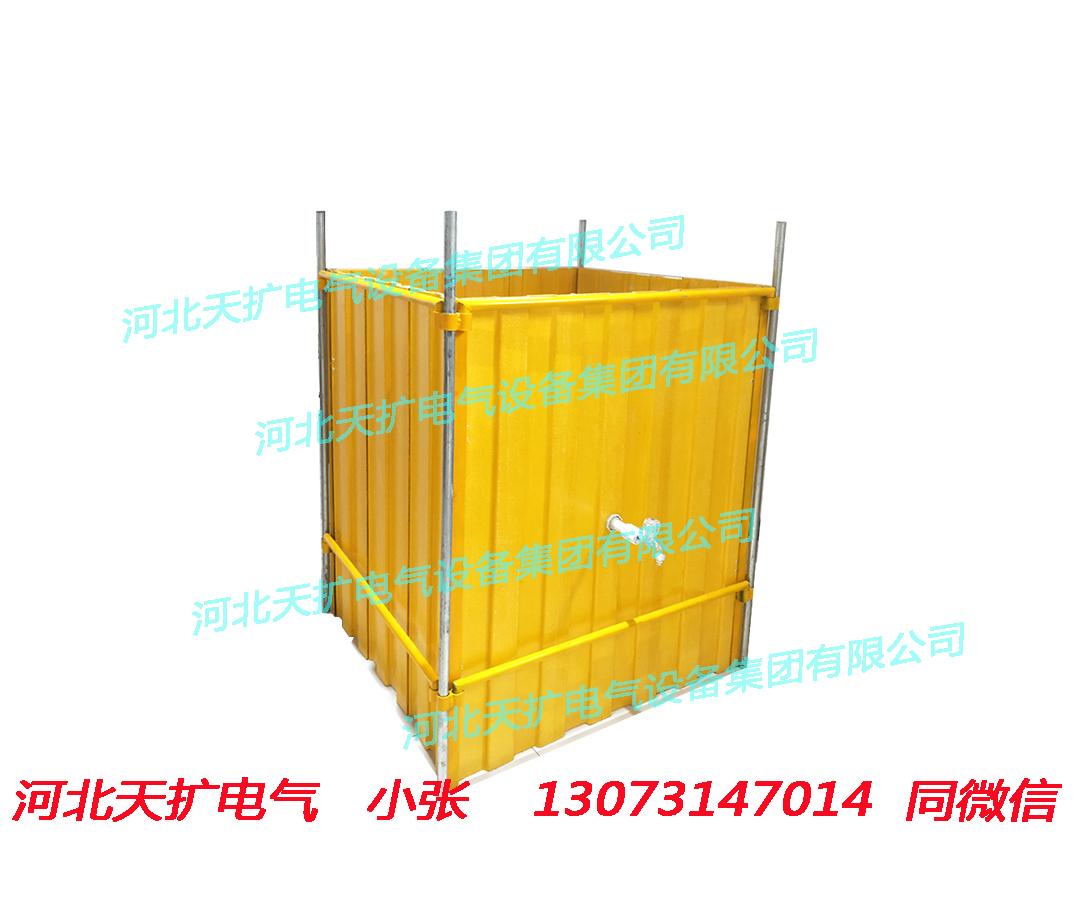

天擴裝配式圍井TKWJ-17，是由單元圍板現場裝配而成。通常作為國家、流域或省市定點倉庫搶險器材儲備，也可直接作為國家及地方防汛搶險隊的搶險裝備。裝配式圍井主要用於搶護堤防和大壩的管涌破坏險情。

二、運行環境要求

（1）作業區域：要求作業區域內較平整；（2）運行溫度：安裝與運行環境溫度為5～60℃；（3）運行維護要求：有組織進行安裝與運行，在安裝與運行前需要對有關人員進行培訓，並組織演練；（4）安全要求：裝配式圍井擋水材料為高強度環氧樹脂，止水材料為復合土工膜，在安裝與運行中不能受到刃器刺划、擊打，扭曲，不能重壓。

三、佈置及安裝

（1）平整裝配式圍井作業區域，要求無大的坑窪；

（2）將裝配式圍井各部件置於作業區內；

（3）安裝；

第一步：確定裝配式圍井的安裝位置。以管涌孔口處為中心，根據預先制定的圍井大小（直徑），確定圍井的安裝位置；

第二步：開設溝槽。可使用開槽機或鐵剷開設溝槽1條，深20～30cm；第三步：根據預算設定的單元圍板數全部置於溝槽中，並實現相互之間的良好連接，並用錘將連接插杆夯于地下；

第四步：將單元圍板上的止水復合土工膜依次用壓條及螺絲固定在相鄰一塊單元圍板上。

第五步：用土將單元圍板內外的溝槽進行回填，並保証較少的滲漏量；如遇到砂質土壤，可在溝槽內放置一些單一土工膜或農膜，以防滲；第六步：檢查驗收。

四、主要特點

裝配式圍井突破了傳統構筑圍井的思維模式，摒棄了傳統的圍井材料、結構和施工工藝，是一種全新、快捷、廉價、環保型防汛搶險器材。具有施工高效快捷，裝配靈活，適應性強，便於儲運，造價低廉，可重複使用，綠色環保等特點。

五、技術參數

（1）單元圍板尺寸：寬0.36m，高分別為1.0，1.2和1.5m。（2）圍井大小：可根據管涌險情的實際情況和搶險要求組裝，一般為管涌孔口直徑的8～10倍。（3）圍井內水深：根據管涌險情的實際情況和搶險要求，由圍井中的排水系統調節其水深。（4）儲備年限：5年。

六、結構組成及作用

裝配式圍井主要由四部分組成。

（1）單元圍板。單元圍板是裝配式圍井的主要組成部分。單元圍板主要由擋水板、加觔角和連接件等三部分組成。擋水板為高強度玻璃鋼材質，其主要成份為高強度玻璃纖維復合材料，通過特殊工藝加工而成，具有抗拉和抗衝擊強度高等優點；

（3）排水系統。排水系統由帶堵頭排水管件構成，主要作用為調節圍井內的水位。如圍井內水位過高，則打開堵頭排除圍井內多餘的水，如需抬高圍井內的水位，則關閉堵頭，使圍井內水位達到適當高度，然後保持穩定。多餘的水不宜排放在裝配式圍井週圍，由連接軟管將水排放至適當位置。

（4）止水系統。單元圍板間的止水系統採用復合土工膜，用於防止單元圍板間漏水，在圍板裝配時，將單元圍板上的止水復合膜用螺絲加壓條固定在相鄰圍板的螺孔上，達到防滲止水要求。

七、工作原理

裝配式圍井是搶護堤防管涌的有效措施之一。其作用原理是使圍井內保持一定的水位，降低管涌孔口處的水力坡降，減少動水壓力，使管涌流動的土顆粒恢復穩定。圍井內的水位必須嚴格控制，若水位過低，則圍井不能有效控制管涌險情的發展；相反，若圍井內水位過高，雖然控制了管涌險情，但它與圍井週圍產生較高的局部滲透坡降，從而可能引起週圍土體管涌的產生。因此，一個圍井必須裝配至少一個帶排水系統的單元圍板。

八、日常維護

（1）裝配式圍井在運行中要24小時看護，檢查運行中是否正常；（2）發現問題要及時處理：①單元圍板與地面的接觸面滲漏。用土繼續回填單元圍板內外溝槽，也可採用土工膜置於圍井內，用水壓和土袋壓實密封；②單元圍板破坏。迅速換用單元圍板，但換用單元圍板時應降低或放空圍井內水位；

（3）汛后分解撤收，單元圍板、固定件和止水復合膜用水沖刷乾淨，保存在陰涼無鼠害倉庫里；

（4）每年汛前檢查一次，進行必要的維修，做好搶險準備。
