陶瓷金剛石無心磨砂輪

陶瓷金剛石無心磨砂輪
型號:1A1
品牌:德卡特
原產地:中國
類別:工業設備 / 工具 / 磨具、磨料
標籤︰陶瓷無心磨砂輪 , 陶瓷結合劑砂輪 , 陶瓷金剛石砂輪
單價: -
最少訂量:1 件

產品描述

無心磨也叫無心磨削,是磨削加工的一種。有導輪和磨削輪兩個砂輪,導輪帶動圓柱形工件在墊鐵上轉動,磨削輪對工件起磨削作用。無心磨砂輪是安裝在無心磨機床上使用的一款砂輪,它與導輪、托板相互作用,組成的一種磨削方式,被加工的工件經托板托住,由導輪向托板方向圓周運動而帶動工件旋轉時由無心砂輪磨削,在磨削工件時錶面質量較高,精度相對也很高,磨削中,選擇砂輪粒度也相當重要,粗粒度的無心磨砂輪往往用於粗磨加工,也就是說只能加工要求不算高的工件,一般在加工時為了加快磨削速度,對加工量較大的工件第一道加工都會採用這種方法,這是由於它加工速度比較快的特點,但工件的光潔度較低。而細粒度的無心磨砂輪加工的工件質量精度則相反,其加工速度稍慢,但被加工的工件光潔度高,如選擇的粒



無心磨砂輪

度適當可達到鏡面效果,因此,選擇無心磨砂輪是要根據工件的技術工藝要求具體進行選擇。其中也包括砂輪的硬度、組織密度,粒度的選擇。

無心磨研磨方法

1、砂輪架固定式無心外圓磨床,這種形式的無心磨床的砂輪架固定在床身上,導輪和托架之間可作相對調整移動,在通磨或切入磨削時,導輪、托架和工件一同作進給和補償運動。

2、砂輪架移動式無心外圓磨床,這種形式的無心磨床的托架固定在床身上,砂輪架和導輪架相對托架可作調整運動,特殊情況下可做進給運動。這類無心磨床的砂輪、導輪主軸多數採用雙支承結構形式。

3、傾斜式無心外圓磨床,這種形式的砂輪、導輪中心連線與水平面傾斜α角。托架固定在床身上,砂輪、導輪主軸為雙支承結構。導輪架相對托架可做調整運動,砂輪架作進給補償運動。

形狀代碼Type

直徑D (mm)

高度T (mm)

孔徑H (mm)

環寬X (mm)

1A1,6A1,9A1

200

50

75

10

1A1,6A1,9A1

250

100

75

10

1A1,6A1,9A1

300

100,150

127

10

1A1,6A1,9A1

350

125,150

127

10

1A1,6A1,9A1

400

150,300

203

10

1A1,6A1,9A1

450

150,200,300

228.6

10

1A1,6A1,9A1

500

150,200

305

10

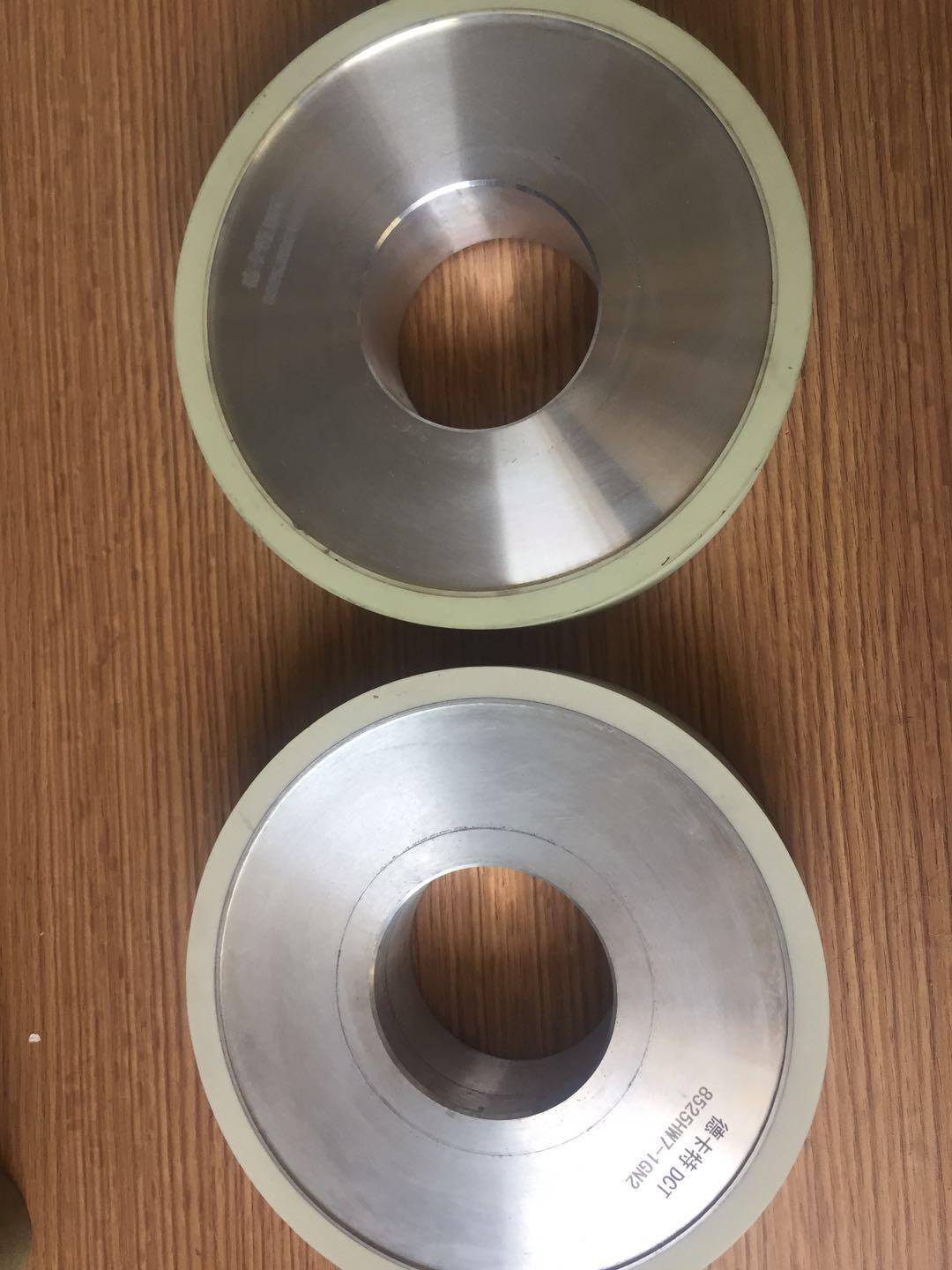

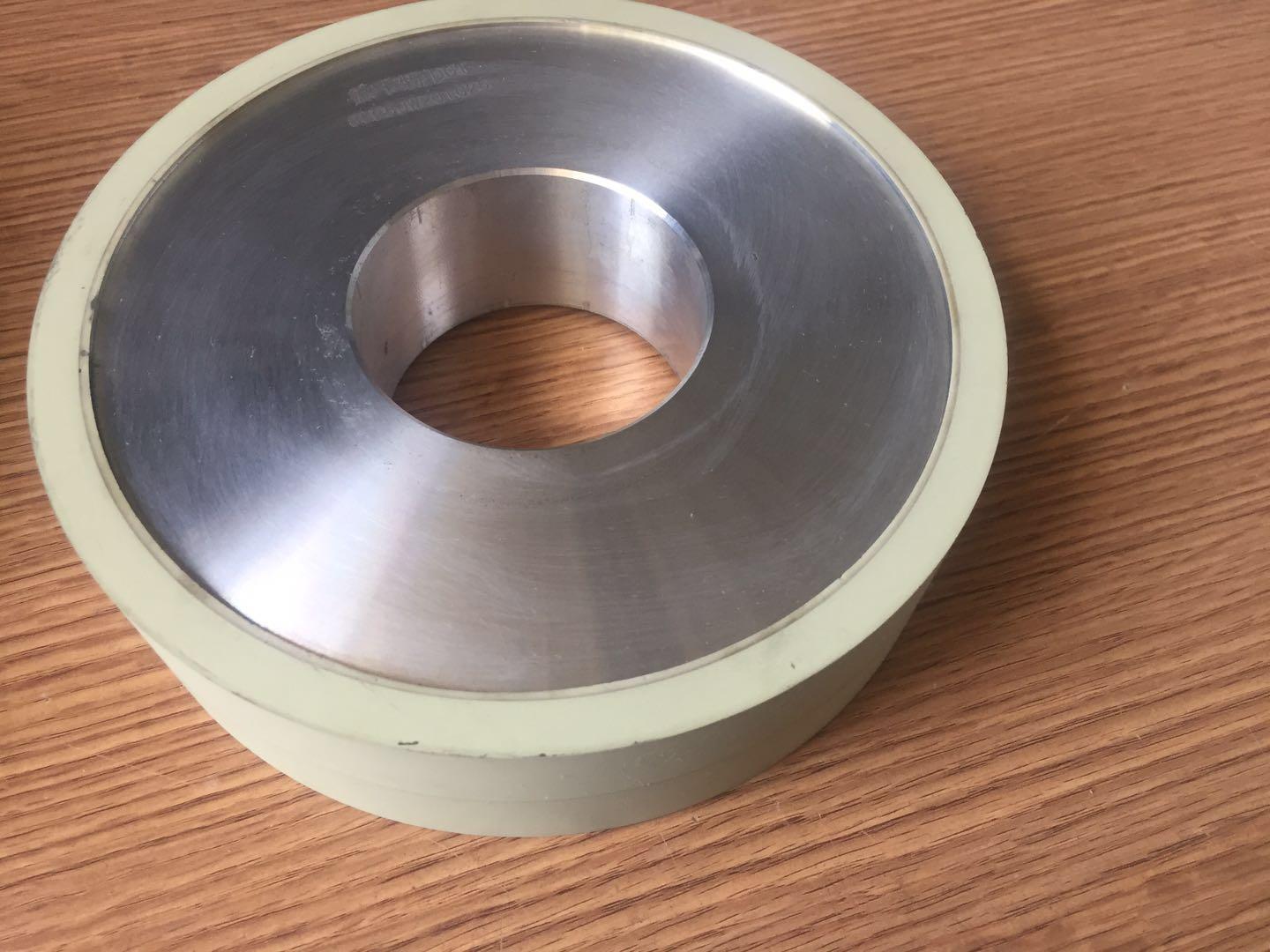

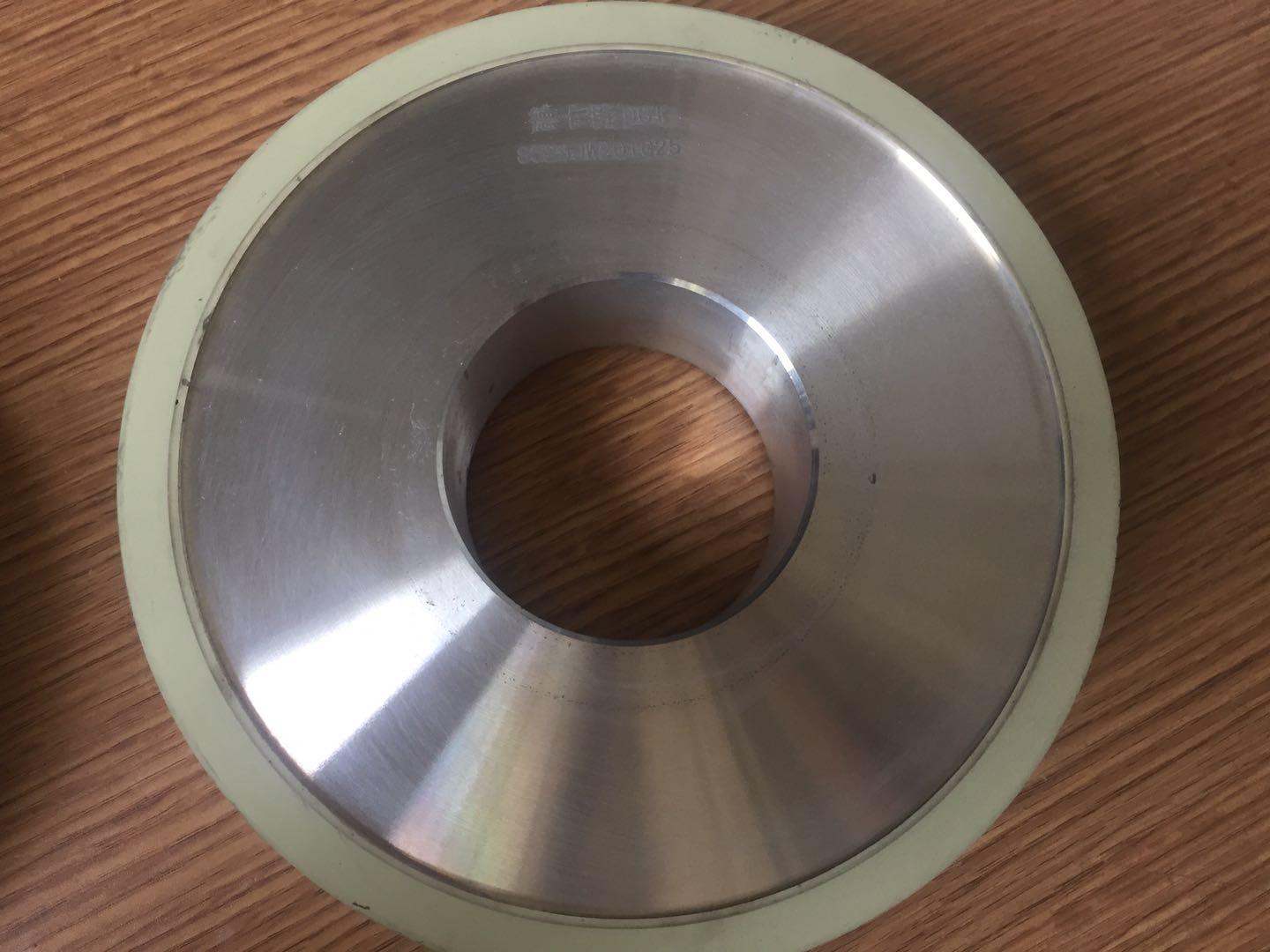

陶瓷金剛石無心磨砂輪 1陶瓷金剛石無心磨砂輪 2陶瓷金剛石無心磨砂輪 3陶瓷金剛石無心磨砂輪 4陶瓷金剛石無心磨砂輪 5
