1 範圍
本產品規格書適用於本公司生產的3.6V扣式鋰離子電池LIR1254。需嚴格按照本規格書指定的方法進行測試。如對測試項目或測試方法有異議，請與東莞市電的電子有限公司協調解決。

2 產品種類及型號

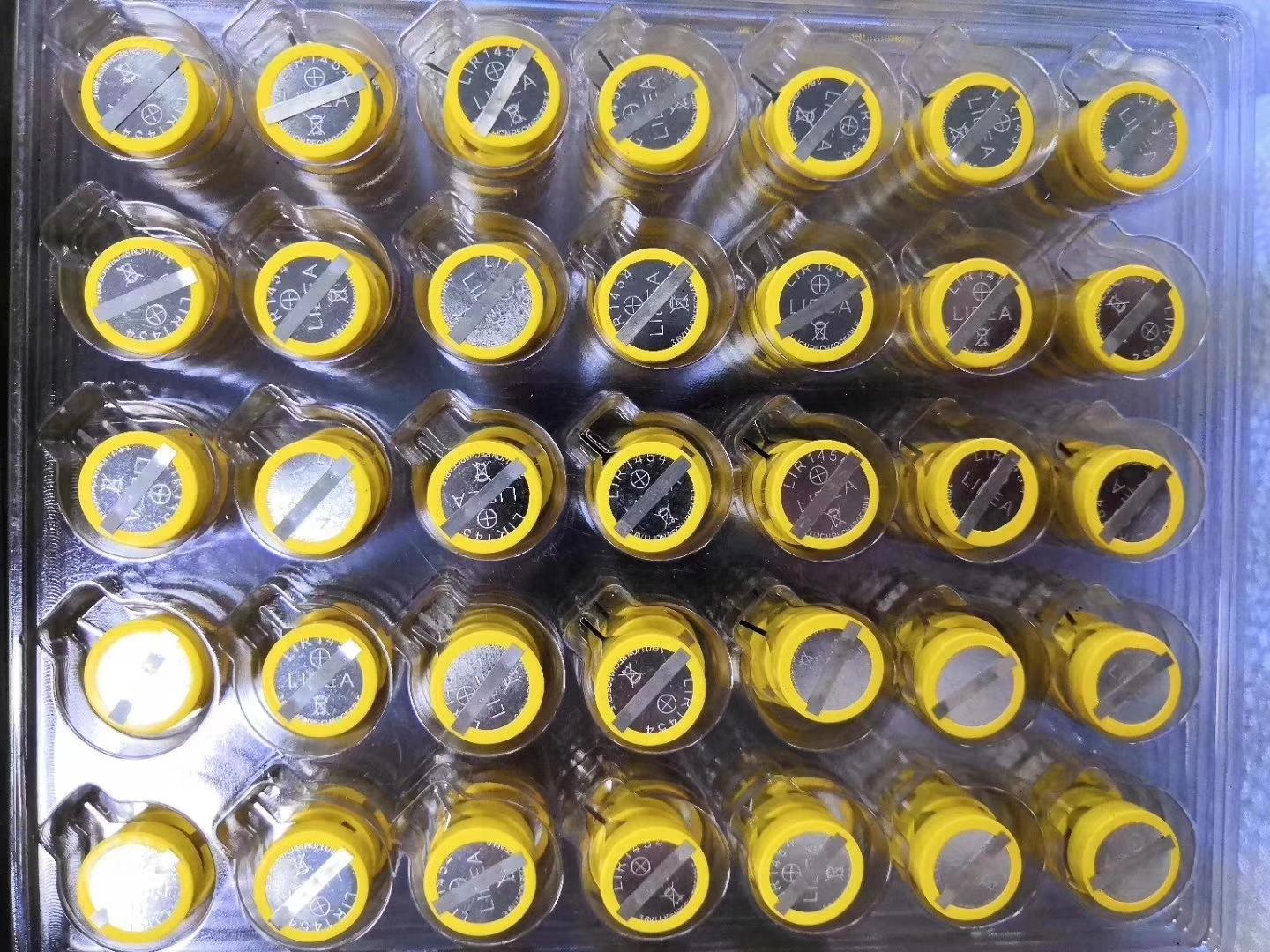

產品種類：3.6V扣式鋰離子電池
產品型號：LIR1254

3 主要技術參數
項目 額定值 備註
標稱容量 55mAh 標準充放電制度(見4.3)
額定電壓 3.6V
內阻 ≤600 mΩ
放電截止電壓 2.75V
充電電流 0.2C mA 標準充電
最大充電電流 1C mA
充電電壓 4.2V
最大充電電壓 4.25V
充電時間 約5.0小時 標準充電
快速充電時間 約2.0小時 0.5CmA
標準放電電流 0.2C mA 標準放電
最大放電電流 1C mA
重量 1.8±0.2 克
工作溫度 充電 0～+45℃
放電 -20～+60℃
儲存溫度 -20～+60℃

4 性能
4.1 標準測試條件
測試電池必須是本公司出廠時間不超過一個月的新電池，且電池未進行過五次以上充放電循環。除非其它特殊要求，本產品規格書規定的測試條件為：溫度 25±2℃，相對濕度 45%～85%。
4.2 測量設備要求
測量尺寸的儀器精度應大於等於0.01mm。
萬用表測量電壓及電流的準確度應不低於0.5級，測量電壓時內阻不應小於10kΩ/V。
內阻測試儀測量。
電池測試系統的電流精度應在±0.1%以上，恆壓精度±0.5%，計時精度不低於±0.1%。
測量溫度的儀表準確度應不低於±0.5℃。

4.3 標準充放電
測試條件及步驟：
在環境溫度為25±2℃條件下以0.2CmA電流恆流充電到4.2V，然後轉恆壓充電，直到充電電流小於或等於0.04CmA，停止充電，靜置10分鐘，然後以0.2CmA電流放電至2.75V。
4.4 擱置時間
如果沒有特殊規定，充放電間的擱置時間為10分鐘。
4.5 初始性能測試

項目 測試方法 要 求
開路電壓 標準充電后，24小時內測量電池開路電壓 ≥4.10V
內阻 標準充電后，在25±2℃採用內阻測試儀測量內阻測量內阻 ≤600mΩ
容量 標準充電后，在25±2℃採用0.2CmA 放電至2.75V的容量 C≥55mAh

4.6 電性能測試
4.6.1 放電溫度特性
電池在25±2℃標準充電，然後在30分鐘內冷卻或加熱到測試溫度。放電前電池在此溫度下保持1小時，恆流放電到截止電壓2.75V，放電電流為0.2CmA，做完一個溫度實驗后，電池在室溫下放置2h然後進行充電（25±2℃），要求如下：
放電溫度 -20℃(0.2C) 25℃(0.2C) 60℃(0.2C)
放電容量 ＞60% 100% ＞90%

4.6.2 倍率放電性能
電池在25±2℃標準充電后，擱置10min，分別以0.2C、0.5C、1.0C放電至2.75V，擱置10min，測試電池的倍率放電性能。
放電倍率 0.2C 0.5C 1.0C
容量比例 100% 95% ＞90%

4.6.3 循環壽命
標準充電后，擱置10min，0.2CmA放電至2.75V，擱置10min，重複上述步驟進行循環，直至電池放電容量連續3次≤80%第3周的放電容量，測試溫度25±2℃（影響電池循環性能的重要參數），要求如下：
循環次數≥300次

4.6.4 儲存性能
項目 測試方法 要求
常溫儲存 1 標準充電后，電池在25±2℃的環境中貯存30天，測試0.2CmA放電容量（保持容量） 剩餘容量≥97%
2 在上述放電之後，標準充電，0.2CmA恆流放電循環3次，測試恢復容量（3周循環的最大放電容量） 恢復容量≥97%
高溫儲存性能 1 標準充電后電池在60±2℃的環境中貯存7天，測試0.2CmA放電容量（保持容量） 剩餘容量≥60%
≥ 2 在上述放電之後，標準充電，0.2CmA恆流放電循環3次，測試恢復容量（3周循環的最大放電容量） 恢復容量≥90%

4.7 安全性能
性能 測試方法 要求
短路 標準充電后，將接有熱電偶的電池置於通風櫥中，短路其正負極（線路總電阻不大於100mΩ），試驗過程中監視電池溫度變化，當電池溫度下降到比峰值低約10℃時，結束試驗。 電池不起火、不爆炸，外部溫度不得高于120℃（極耳熔斷屬正常現象）
熱衝擊 標準充電，擱置24h，然後將電池放于熱箱中，熱箱溫度以（5±2℃）/min的速率升至100±2℃並保溫30min 電池不起火、不爆炸
過充電 標準充電后，將接有熱電偶的電池置於通風櫥中，連接恆流恆壓源，電壓調節為4.8V，電流為1CmA，然後對電池以1CmA充電，試驗過程中監視電池溫度變化，當電池溫度下降到比峰值低約10℃時，結束實驗。測試過程中並不要求電流一直保持1CmA。 電池不起火、不爆炸
自由跌落 電池標準充電后，按下列條件進行自由跌落試驗：
跌落高度：1.0m；
承 接 物：18~20mm厚硬木板；
跌落方向：沿X、Y、Z三個方向各跌落3次。 電池不起火、不冒煙、不爆炸
高溫高濕 標準充電后，將電池置於溫度為60℃和濕度為90%的恆溫恆濕箱中，擱置7天。 電池無洩漏
