產品詳情



TW-XQ51新能源汽車教學平台



一、產品簡介

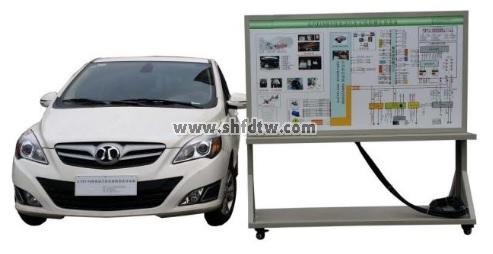

    該設備將一台可正常運行的  比亞迪E5 電動車  改裝為在線檢測教具車，可實時檢測與診斷電機控制單元、VCU控制單元、高壓電池ECU控制單元、車載充電系統單元與ABS及空調控制單元等的動、靜態信號參數。

適用於各院校對電動車整車理論和維修實訓的教學需要。

報價是改裝費用，不含汽車（客戶可自己購買汽車，新車或二手車）



二、功能特點

1.整車結構完整，各控制系統、傳感器、執行器齊全，可正常運行；

2. 可通過原車儀表顯示整車動、靜態信號參數；

3.電控系統各傳感器、執行器的工作參數採用發光管或數碼表進行顯示；

4.製作可移動“汽車檢測實訓台”，可分別進行以下控制系統的檢測實訓：

電機控制單元

車載充電控制單元

ABS控制單元

輔助電器

高壓電池ECU控制單元

VCU控制單元



5.“汽車檢測實訓台”通過專用線束與整車連接，確保連接斷開后整車功能完整，保持原車所有功能。

6.教學面板採用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴塗底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和原車各個等實物，認識和分析各控制系統的工作原理。

7.汽車檢測實訓台面板上安裝有檢測端子，可直接在面板上進行原車各控制單元的檢測實訓。

8.汽車檢測實訓台面板上安裝有診斷座，可連接專用或通用型汽車解碼器，對各電控系統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。

9.汽車檢測實訓台面板部分採用1.5mm冷板沖壓成形結構，外形美觀；底架部分採用鋼結構焊接，表面採用噴塗工藝處理，帶自鎖腳輪裝置。



三、基本配置：(每套)

1. 在線檢測教具車1輛(  比亞迪E5)

2. 故障設置控制器1套

3. 汽車檢測實訓台1套(1740*650*1700mm,帶可移動腳輪的台架）

4. 故障設置和考核系統1套

5. 航空插頭和連接電纜1套



四、實訓項目

新能源汽車的分類和技術特點認知；

純電動汽車的特點認知；

純電動汽車的基本結構認知；

各總成零部件的名稱和功能認知；

高壓電控總成結構認知；

純電動汽車各總成之間的控制關係實訓；

控制模塊的組成認知；

電機控制器模塊的結構和工作原理實訓；

電機控制器模塊的檢測方法實訓；

DC-DC轉換器模塊的結構和工作原理實訓；

DC-DC轉換器模塊的檢測方法實訓；

動力配電箱模塊的結構和工作原理實訓；

動力配電箱模塊的檢測方法實訓；

電池管理單元的結構和工作原理實訓；

電池管理單元的檢測方法實訓；

電機總成的結構、工作原理及工作過程認知；

電機總成的檢測方法實訓；

電池包體總成的結構、工作過程及性能認知；

高壓輔助模塊的組成結構原理認知；

車載慢充的結構和工作原理實訓；

車載慢充的檢測方法實訓；

漏電保護器的結構和工作原理實訓；

漏電保護器的檢測方法實訓；

檔位控制器的結構和工作原理實訓；

檔位控制器的檢測方法實訓；

主控ECU的結構和工作原理實訓；

主控ECU的檢測方法實訓；

加速踏板的結構和工作原理實訓；

加速踏板的檢測方法實訓；

電池包體總成的充放電結構認知；

電池包體總成的充放電工作原理實訓；

電池包體總成的充放電操作技巧實訓；

電池包體總成的維護注意事項實訓；

電池包體總成的測試方法實訓；

電池包體總成的測試安全事項認知；

純電動汽車故障碼讀取與分析實訓；

純電動汽車故障診斷儀的操作實訓；

純電動汽車故障診斷實訓；
