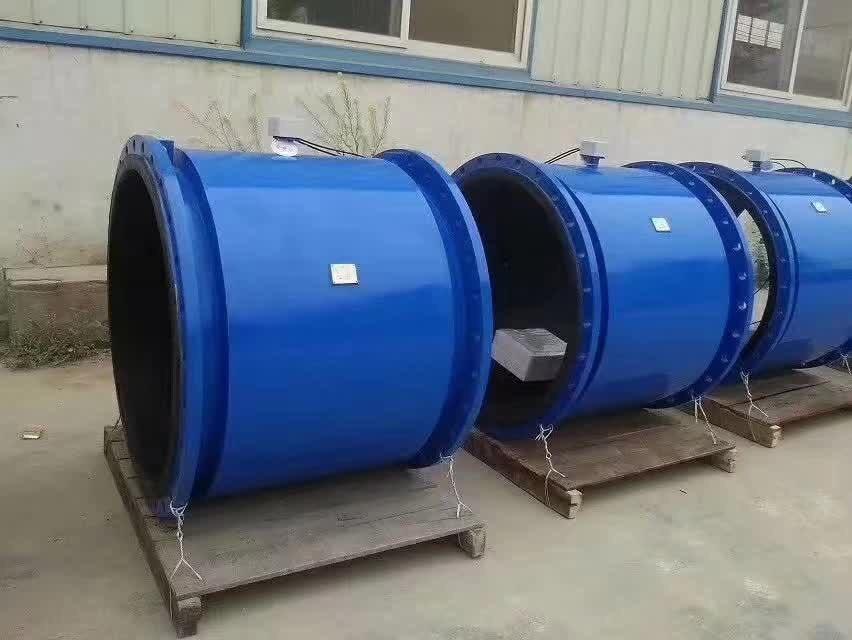

電磁流量計

電磁流量計
型號:HFLD
品牌:海峰
原產地:中國
類別:電子、電力 / 儀器、儀表 / 流量儀表
標籤︰電磁流量計 , DN100電磁流量計 , 一體電磁流量計
單價: ¥2300 / 件
最少訂量:1 件

產品描述



電磁流量計,具有以下特點:

●   不受流體密度、黏度、溫度、壓力和電導率變化的影響,線性測量原理能實現高精度測量;

●   測量管內無阻流件,壓損小,直管段要求低;

●   公稱通徑DN6~DN2000覆蓋範圍寬,襯裡和電極有多種選擇,能滿足多種導電流體的要求;

●   轉換器採用可編程頻率低頻矩形波勵磁,提高了流量測量的穩定性,功率損耗小;

●   轉換器採用16位嵌入式微處理器,全數字處理,運算速度快,抗干擾能力強,測量可靠,精度高,流量測量範圍度可達1500:1;

●   高清晰度背光LCD顯示,全漢字菜單操作,使用方便,操作簡單,易學易懂;

●   具有RS485或RS232數字通訊信號輸出;

●   具有電導率測量功能,可以判別傳感器是否空管;具有自檢與自診斷功能;

●   採用SMD器件和表面安裝(SMT)技術,電路可靠性高;

●   可用於相應的防爆場合。

1.2主要用途

電磁流量計,可用來測量封閉管道中導電流體的體積流量。廣氾應用於石油化工、鋼鐵冶金、給水排水、水利灌溉、水處理、環保污水控制、造紙、醫藥、食品等工農業的生產工藝過程流量測量和控制。

1.3使用環境條件

   環境溫度:    傳感器  -25℃~+60℃          轉換器  -10℃~+60℃

   相對濕度:    5%~90%

1.4工作條件

流體最高溫度:

一體型     70℃

分離型    聚四氟乙烯襯裡(PTFE)   100℃ (特殊訂貨可選150℃)

              氯丁橡膠襯裡           80℃  (特殊訂貨可選120℃)

              聚氨酯橡膠襯裡         70℃

              聚全氟乙丙烯襯裡(F46)100℃  (特殊訂貨可選150℃)

流體電導率:  ≥5uS/cm

第二章 工作原理和形式

2.1數學物理模型

電磁流量計的工作原理基於法拉第電磁感應定律。當一個導體在磁場內運動時,在與磁場方向、運動方向相互垂直方向的導體兩端,會產生感應電動勢。電動勢的大小與導體運動速度和磁場的磁感應強度大小成正比。

如圖一,當導電流體以平均流速V(m/s)通過裝有一對測量電極的一根內徑為D(m)的絕緣導管內流動時,該管道處於一個均勻的磁感應強度為B(T)的磁場中,那麼在一對電極上就回產生感應電動勢E(V),它的方向垂直于磁場和流體的方向。

法拉第電磁感應定律為:      (V)                   (1)

流量的體積流量為:       Qv =      (m3/s)                 (2)

由公式(1)和(2)可得到:Qv=       (m3/s )               (3)

因此電動勢可表示為:      E =       (V)                  (4)

當B是一個常數時,對某一個固定的口徑D也是一個已知數,公式(3)中 =k(一個常數),那麼公式(3)可改寫為    Qv= kE         ( m3/s)              (5)

從公式(5)可以看出,流量Qv與電動勢E成正比。

圖一  電磁流量計工作原理

2.2轉換器電路結構

電磁流量轉換器一方面向電磁流量傳感器勵磁線圈提供穩定的勵磁電流,以達到B是一個常數;同時把傳感器感應的電動勢放大、轉換成標準的電流信號或頻率信號,便於流量的顯示、控制與調節。圖二所示為轉換器電路結構。

圖二  轉換器電路結構

2.3產品組成

        電磁流量計由電磁流量轉換器和電磁流量傳感器兩大部分組成,分離型還需要一根雙層屏蔽的電纜連接轉換器和傳感器。

2.4產品型式

電磁流量計分為一體型和分離型兩種結構形式。可用於規定的防爆場所。傳感器有7種電極和4種襯裡可供選用。

第三章 產品技術性能指標

3.1 執行標準

JB/T9248-1999

3.2流速測量範圍

0.1m/S~15m/S,流速分辨率:0.5mm/S

3.3公稱通徑

DN3、6、10、15、20、25、32、40、50、65、80、100、150、200、250、300、350、400、450、  500、600、700、800、900、1000、1200、1400、1600、1800、2000。

3.4精確度

       0.5%

3.5公稱壓力:

DN10~80:    4.0MPa

DN100~150:  1.6MPa

DN200~1000: 1.0MPa、0.6MPa

DN1200~2000:0.6MPa

以上壓力為默認壓力,其它規格和標準可按用戶要求提供。

3.6電極形式和材料

電極形式可分為:標準型、刮刀型、可拆卸型、帶接地電極。

電極及接地電極材料有:含鉬不鏽鋼、哈氏合金B(HB)、哈氏合金C(HC)、鈦(Ti)、鉭(Ta)、     鉑—銥合金、不鏽鋼塗覆碳化鎢等7種。詳見附錄二

3.7襯裡

襯裡可分為:氯丁橡膠、聚氨酯橡膠、聚四氟乙烯(PTFE)、聚全氟乙丙烯(F46)等4種

詳見附錄三

3.8材料

法蘭及外殼材料:碳鋼;

接地環材料:    不鏽鋼;

進口保護環材料:不鏽鋼。

以上材質為默認材質,其他材質可按用戶要求提供

3.9外殼防護

IP65:標準型

IP68:潛水型 (僅適用於分體型氯丁橡膠和聚氨酯襯裡的傳感器,且不包括防爆結構)

3.10防爆標誌: Exdmb ⅡBT6

3.11連接電纜:

分離型電磁流量計,傳感器與轉換器之間用信號電纜連接,電纜長度最長應小於100m,本公司隨表免費提供10m電纜,不足部分需要訂貨。

3.12 轉換器性能:

3.12.1供電電源:單相交流電85~265VAC,45~63Hz,功率小於20W;

直流供電11~40VDC

3.12.2轉換器顯示與編程操作:4個薄膜按鍵可設定選擇全部參數,還可利用外接手操器或PC機(RS485、RS232)對轉換器設定編程;高清晰度背光LCD顯示;空管檢測;自診斷功能。

3.12.3數字通訊:RS485、RS232,具有防雷擊保護。

3.12.4 輸出信號:

電流輸出:雙向兩路,全隔離0~10mA/4~20mA;負載電阻:0~10mA是0~1.5k歐姆,4~20mA時是0~750歐姆。

    頻率輸出:正向和反向流量輸出,輸出頻率上限可在1~5000Hz範圍內設定。帶光電隔離的晶體管集電極雙向輸出。外接電源不大於35V,導通時集電極最大電流為250mA。

    脈衝輸出:正向和反向流量輸出,輸出脈衝上限可達5000cp/s。脈衝當量為0.001L~1.0m3/cp。脈衝寬度自動設置為20ms或方波。帶光電隔離的晶體管集電極開路輸出。外接電源不大於35V,導通時集電極最大電流為250mA。

    流向指示輸出:本流量計可測正反方向的流體流動流量,並可以判斷出流體流動的方向。規定顯示正向流量時輸出+10V高電平,反向流體流動輸出0V的低電平。

    報警輸出:兩路帶光電隔離的晶體管集電極開路報警輸出。外接電源不大於35V,導通時集電極最大電流為250mA。報警狀態:流體空管、勵磁斷線、流量超限。

3.12.5  阻尼時間:在0~100s間分檔可選。

大連海峰超聲波流量計廠家 超聲波流量計生產廠家

更多詳情請直接撥打我的手機號13889694845和我聯繫我會為您做精準的選型和報價 歡迎您的來電咨詢洽談

 大連海峰超聲波流量計廠家

大連海峰超聲波流量計廠家報價 誠招全國各地經銷商 代理商 加盟商 歡迎來電洽談

聯繫人 王經理 電話 13889694845  手機號可以添加微信

大連海峰超聲儀器有限公司生產廠家

大連超聲波流量計 大連海峰 TDS-100 時差法 流量計  大連海峰超聲波流量計壁挂主機

固定分體式超聲波流量計廣氾應用於工業現場中各種液體的在線流量計量。主機分為壁挂標準型、壁挂防爆型、盤裝型和本地顯示型 (F4型主機);傳感器分為外縛式、插入式、管段式等。2、主機技術參數* 測量精度:1.0級* 重 復 性:優于0.2%* 測量週期:500ms (每秒2次,每個週期採集128組數據)* 工作電源:220VAC/8~36VDC* 流速範圍(0.25-12)m/s(流速分辨率0.001m/s)* 顯    示:2×10漢字背光液晶可顯示瞬時流量及正、負、淨累積流量、流速等* 操    作:4×4輕觸鍵盤 (F4主機磁性4按鍵) 操作* 信號輸入:◇3路4-20mA模擬輸入,精度0.1%,可輸入壓力、液位、溫度等信號◇2路三線制PT100鉑電阻* 信號輸出:◇1路隔離RS485輸出 ◇1路4-20mA或0-20mA輸出 ◇1路隔離OCt (脈衝寬度6~1000ms之間可編程,默認200ms)  ◇1路繼電器輸出 (脈衝寬度200ms )
* 數據存儲:選配內置數據存儲器(SD卡) 可存儲時間、瞬時流量、累積流量、信號狀態等,通過專用軟件可將數據導入計算機,便於統計與管理。* 通訊協議:MODBUS協議,M-BUS協議,FUJI擴展協議,並兼容國內其它廠家同類產品的通訊協議* 其它功能:◇自動記憶前512天、前128個月、前10年正/負/淨累積流量◇自動記憶前30次上、斷電時間和流量並可實現流量的自動或手動補加,可通過MODBUS協議讀出◇可編程批量(定量)控制器,故障自診斷功能◇可通過E-mail傳送來的代碼文件實現軟件升級* 防護等級:傳感器IP68,F4主機IP68,其餘主機IP65    * 防爆等級:EXdⅡBT4 (TDS-100F2型)

主營產品:超聲波流量計 大連海峰 TDS-100 時差法 流量計 超聲波水表 雙聲道水表  多聲道超聲波流量計 超聲波熱量表 管段式超聲波熱量表 遠傳水表 電磁流量計



電磁流量計 1電磁流量計 2電磁流量計 3電磁流量計 4電磁流量計 5
