型號: | ZR-SW700 |
---|---|
品牌: | 卓瑞密封 |
原產地: | 中國 |
類別: | 工業設備 / 機械五金 / 密封材料和密封件 |
標籤︰ | 密封墊片 , 四氟盤根 , 纏繞墊 |
單價: |
¥18
/ 件
|
最少訂量: | 100 件 |

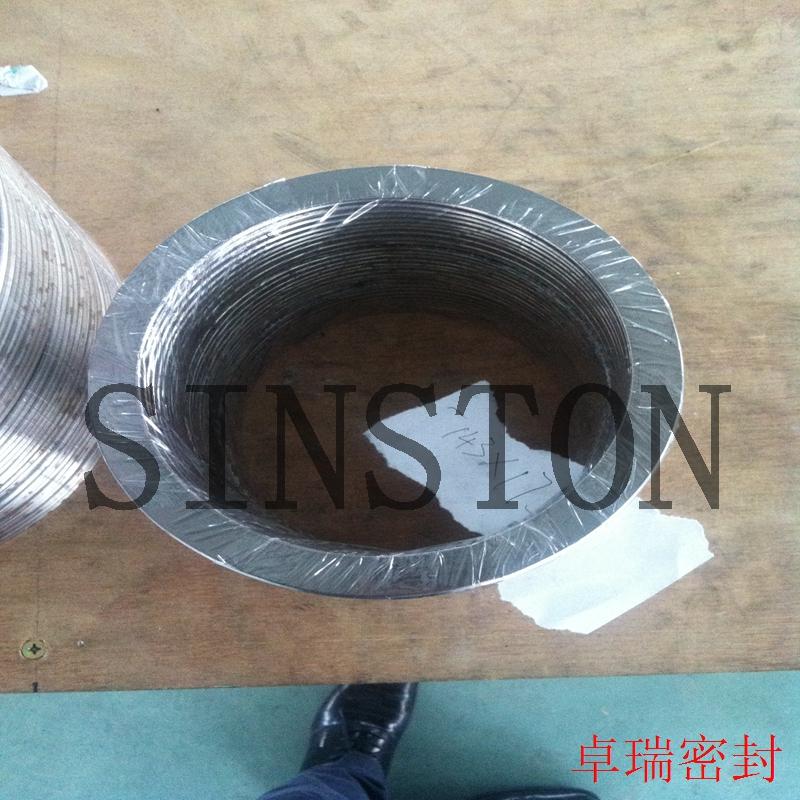

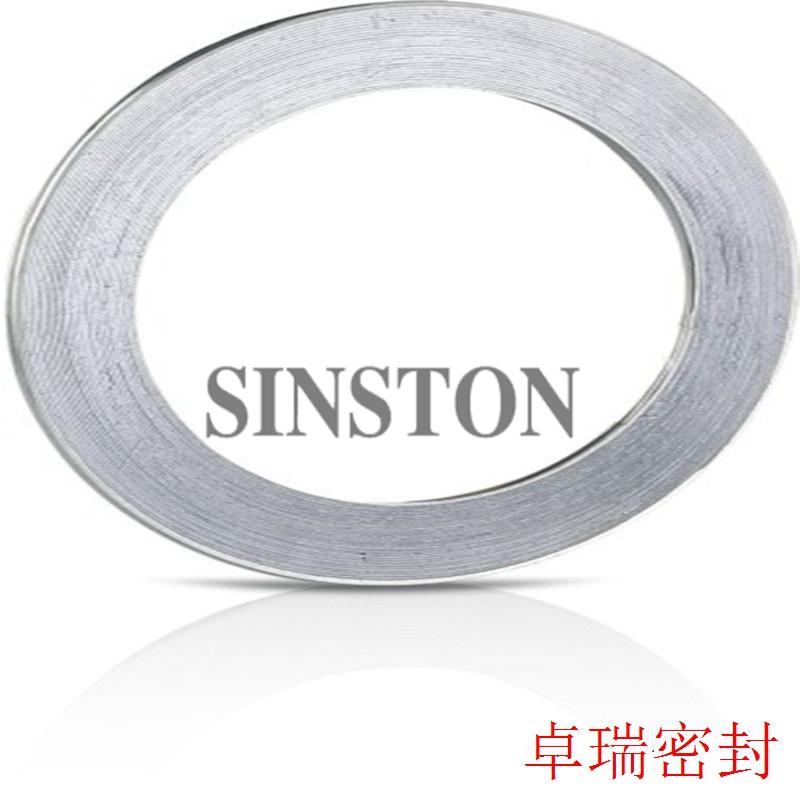

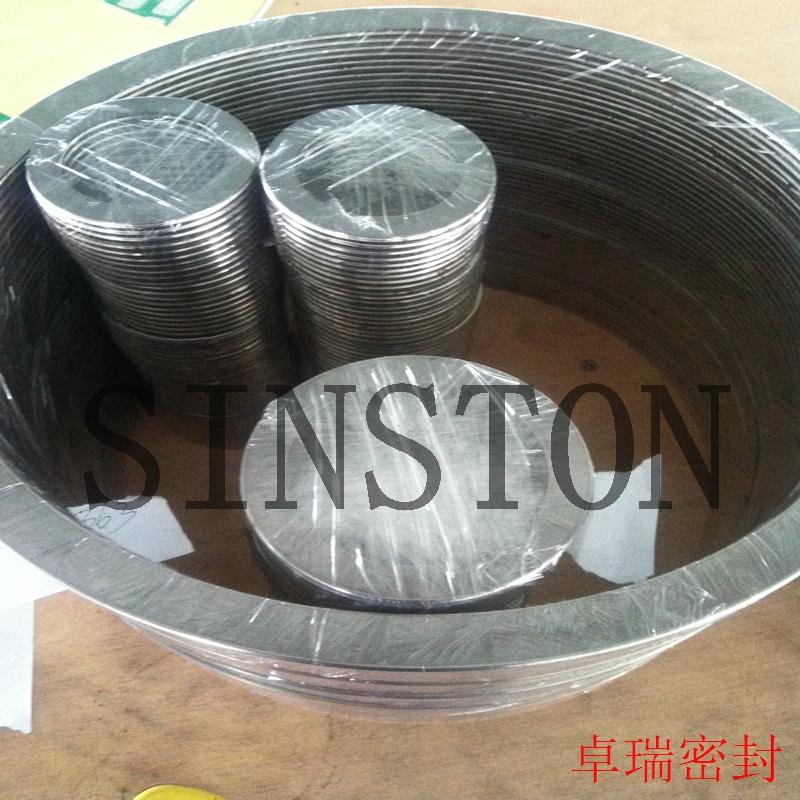

金屬纏繞墊片是目前應用廣氾的一種密封墊片,為半金屬密合墊中回彈性 墊片,由V形或W形薄鋼帶與各種填充料交替纏繞而成,能耐高溫、高壓和適應超低溫或真空下的條件使用,通過改變墊片的材料組合,可解決各種介質對墊片的化學腐蝕問題,其結構密度可依據不同的鎖緊力要求來製作,為加強主體和準確定位,纏繞墊片設有金屬內加強環和外定位環,利用內外鋼環來控制其最大壓緊度,對墊片接觸的法蘭密封面的表面精度要求不高。
主要用途
回彈性優良的金屬纏繞墊片能夠對管道系統的壓力熱循環和振動進行自動調整,特別適用於負荷不均勻、接合力易鬆弛,溫度與壓力週期性變化、有衝擊或震動的場合。是閥門、泵、換熱器、塔、人孔、手孔等法蘭連接處的靜密封原件,廣氾地用於石化、機械、電力、冶金、造船、醫藥、原子能和宇航等部門。
在法蘭墊外觀設計上為了安裝方便,根據墊片口徑大小,在墊片外圍焊上2~8個定位帶,讓定位帶扣在法蘭孔上,以防安裝時墊片移位或脫落,節約了輔助材料及工時.一般分為以下幾種類型:
金屬纏繞墊片採用優質SUS304、SUS316(“V”形或“W”形) 金屬帶及其它合金材料與石墨、石棉、聚四氟乙烯、無石棉等軟性材料相互交替重疊螺旋纏繞而成,在開始及末端用點焊方式將金屬帶固定。金屬纏繞墊片為半金屬密合墊中回彈性 墊片,金屬纏繞墊片結構密度可依據不同的鎖緊力要求來製作,並利用內外鋼環來控制其最大壓緊度,纏繞墊片接觸的法蘭密封面的表面精度要求不高。金屬纏繞墊片特別適用於負荷不均勻、接合力易鬆弛,溫度與壓力週期性變化、有衝擊或震動的場合。纏繞墊片是閥門、泵、換熱器、塔、人孔、手孔等法蘭連接處理想的靜密封原件。
纏繞墊片應用範圍:
石油、化工、冶金、電力、船舶、機械等行業的管道、閥門、壓力容器、冷凝器、換熱器、塔、人孔、手孔等法蘭連接處密封。
金屬纏繞墊片的種類:
種類斷面形式代號厚度基本型纏繞墊片 A3.24.5帶內環纏繞墊片 B 4.5帶外環纏繞墊片 C 4.5帶內外環纏 繞墊片 D 4.5
金屬纏繞墊片的結構材料:
填充料 |
鋼帶 |
內環 |
外環 |
石棉纏繞 |
SUS 304 |
碳鋼 |
碳鋼 |
石墨纏繞 |
SUS 316 |
SUS 304 |
SUS 304 |
四氟纏繞 |
SUS 316L |
SUS 316 |
SUS 316 |
SUS 316L |
SUS 316L |
填充料 |
溫 度(°C) |
最大操作壓力(kg/cm2) |
石墨纏繞 |
-200~550 |
250 |
石棉纏繞 |
-150~450 |
100 |
四氟纏繞 |
240~260 |
100 |
